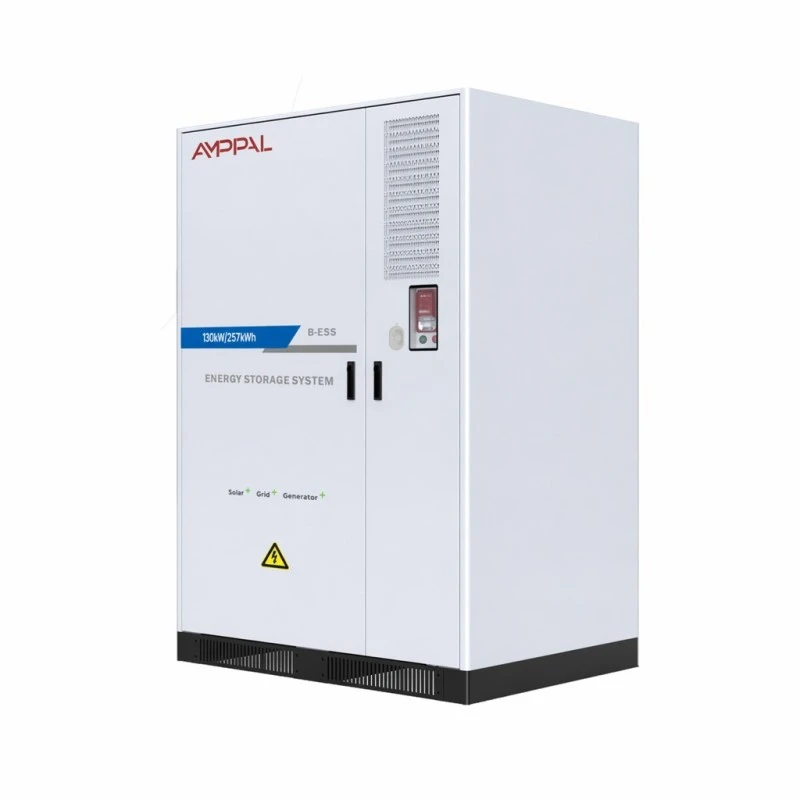

Système de stockage d'énergie par batterie industrielle de 130 kW pour la gestion de l'énergie en usine

À quoi sert ce système

La plupart des factures d'électricité commerciales comportent deux frais distincts : l'énergie que vous consommez et des frais de demande fixés en fonction de votre demi-heure de consommation la plus élevée au cours de la période de facturation. Un mauvais après-midi de juillet peut fixer les frais de demande pour tout le mois. C’est le problème pour lequel ce système de stockage d’énergie par batterie industrielle de 130 kW pour la gestion de l’énergie en usine est conçu pour résoudre.

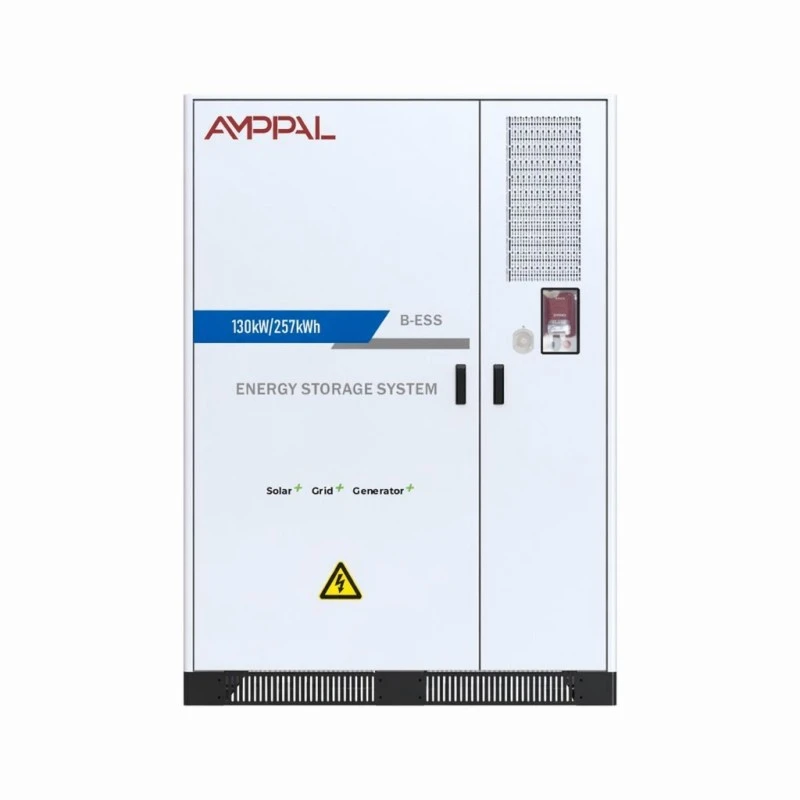

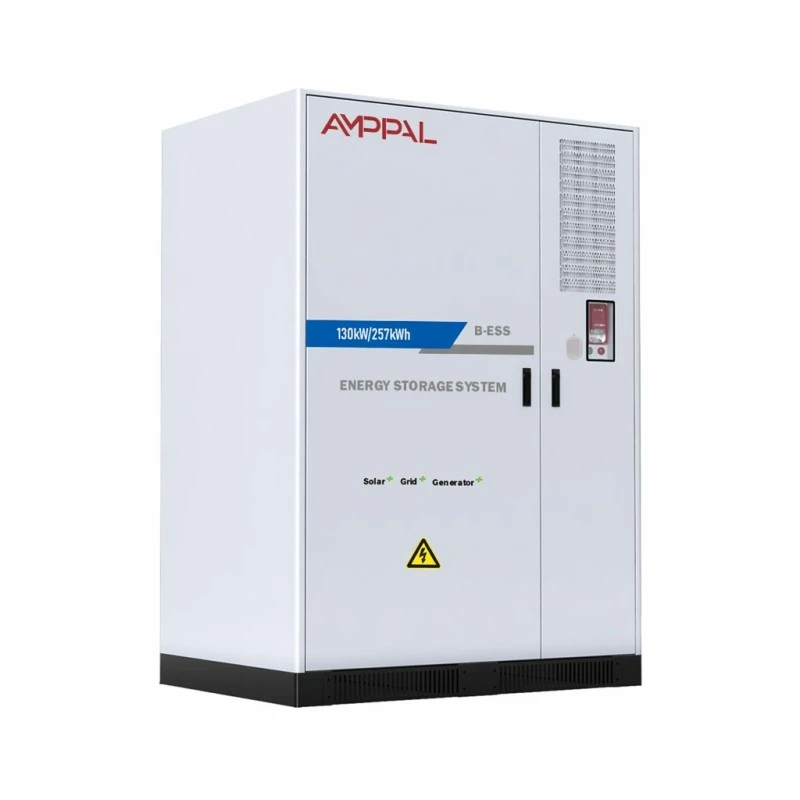

L'armoire AF 130 kW/257 kWh se charge lorsque les tarifs sont bas ou que votre panneau solaire produit un surplus, puis se décharge dans le bâtiment lorsque la charge approche votre plafond de demande. À 0,5 °C, il peut fournir 130 kW pendant environ deux heures, soit une durée suffisante pour couvrir une fenêtre de pointe industrielle typique.

Il fonctionne sur réseau et hors réseau, de sorte que le même actif vous couvre également en cas de panne. Pour les sites où une coupure de courant interrompt la production, cette seconde fonction justifie souvent à elle seule l'achat.

Choix de spécifications qui affectent le retour sur investissement

Cellules LFP 3,2 V/314 Ah dans une chaîne 1P256S : les cellules grand format signifient moins de connexions, et moins de connexions signifie moins de points de défaillance sur une durée de vie de huit ans.

>8000 cycles à 0,5C et 25°C avec 80% de rétention d'énergie : à raison d'un cycle par jour de travail soit plus de vingt ans de durée de vie nominale, le cyclage est donc rarement le facteur limitant.

THDi inférieur à 3 % à puissance nominale : les autres équipements de votre bâtiment ne paient pas de pénalité d'harmoniques pour l'hébergement de la batterie.

Facteur de puissance réglable sur toute la plage de -1 à 1, ce qui permet au système de corriger le facteur de puissance du site lorsqu'il est inactif plutôt que de rester comme un actif mort.

Double protection incendie — aérosol plus perfluorohexanone — au niveau du PACK et de l'armoire. Les assureurs demandent de plus en plus une suppression en deux étapes sur les installations commerciales.

Climatisation intelligente plutôt qu'un refroidissement passif : la température des cellules reste uniforme sur toute la chaîne, ce qui détermine réellement si vous atteignez 8 000 cycles.

Spécifications techniques

Sites où les chiffres fonctionnent

Usines de fabrication avec de nombreux démarrages de moteurs : les charges de demande entraînées par de courtes pointes constituent le cas de retour sur investissement le plus clair pour le stockage.

Bâtiments commerciaux avec une charge CVC élevée l'après-midi : chargez la nuit à un tarif bon marché, déchargez pendant la pointe de refroidissement.

Sites avec des limites d'exportation et d'énergie solaire sur les toits : stocker la production excédentaire plutôt que de la réduire ou d'exporter à de faibles taux de rachat.

Installations fonctionnant en secours au diesel : l'EMS coordonne le photovoltaïque, la batterie et le générateur, réduisant ainsi les heures de fonctionnement du générateur et les dépenses en carburant.

Dépôts de recharge pour véhicules électriques : tamponnez la connexion au réseau afin qu’une banque de chargeurs n’oblige pas à une mise à niveau coûteuse de l’approvisionnement.

Comment fonctionne réellement le Peak Shaving

L'EMS surveille en permanence le compteur du site. Vous définissez un seuil de demande – généralement juste en dessous de votre capacité souscrite – et le système se décharge chaque fois que la charge mesurée le franchirait autrement. La réponse est suffisamment rapide pour détecter les démarrages du moteur et les pics courts similaires.

La recharge est programmée plutôt qu’opportuniste. Le contrôleur examine votre calendrier tarifaire et recharge la batterie pendant les heures creuses, ou plus tôt si le générateur photovoltaïque génère plus que ce que le bâtiment consomme.

En mode hors réseau, le STS en option transfère le site vers l'alimentation par batterie en cas de panne du réseau. La capacité standard est de 240 à 500 kW, avec des unités plus grandes disponibles, et le transfert est suffisamment rapide pour que les équipements informatiques et les systèmes de contrôle restent opérationnels plutôt que de redémarrer.

Ingénierie de sécurité et certification

Les batteries sont certifiées CE et RoHS ; le système complet contient la documentation UN38.3 et MSDS pour l'expédition et l'approbation du site.

Suppression des incendies en deux étapes : l'aérosol agit au niveau du pack tandis que la perfluorohexanone protège le volume de l'armoire, répondant aux deux échelles de défaillance différentes.

Boîtier IP54 avec le compartiment électrique séparé du compartiment batterie, afin qu'un événement thermique dans l'un ne se propage pas à travers l'autre.

Chaque pack est classé en fonction de sa capacité et sa résistance interne est adaptée avant l'assemblage. Les cellules mal adaptées dans une chaîne de la série 256 sont la cause classique d'une perte de capacité prématurée.

Les tests d'isolation et diélectriques sont effectués sur 100 % des systèmes assemblés, avec des résultats enregistrés par rapport au numéro de série.

L'enveloppe de fonctionnement est vérifiée entre 0 °C et +50 °C et jusqu'à 95 % d'humidité sans condensation.

Séquence de construction dans notre usine de Yueqing

1. Prise de cellules — chaque lot est échantillonné pour déterminer sa capacité et sa résistance interne par rapport aux valeurs déclarées par le fournisseur.

2. Classement et correspondance des cellules — les cellules sont triées de manière à ce que chaque chaîne soit construite à partir d'une bande de performances étroite.

3. Assemblage du PACK — soudage des barres omnibus, câblage BMS et tests d'isolation au niveau du pack.

4. Fabrication d'armoires : tôle découpée, formée et soudée, puis prétraitée et thermolaquée.

5. Intégration — packs, PCS, climatisation, suppression d'incendie et EMS installés et câblés dans l'armoire.

6. Test de mise en service — charge et décharge complètes à 0,5 °C avec enregistrement de la température et de la tension au niveau des cellules.

7. Simulation du réseau : transfert sur réseau et hors réseau vérifié par rapport à une source CA programmable.

8. Emballage — armoire fixée sur une palette renforcée, indicateurs de choc installés, puis mise en caisse pour le fret maritime.

130 kW/257 kWh est-il la bonne taille ?

Le dimensionnement suit votre profil de charge et non la zone de votre bâtiment. Extrayez douze mois de données de compteurs demi-horaires et observez la forme de vos pics : à quelle hauteur au-dessus de la ligne de base et pendant combien de temps. Un système de 130 kW/257 kWh couvre des pics allant jusqu'à 130 kW et pouvant durer jusqu'à environ deux heures.

Si vos pics sont plus courts mais plus élevés – disons 250 kW pendant vingt minutes – vous avez besoin de plus de puissance et de moins d’énergie, et une configuration différente convient mieux. S'ils fonctionnent toute la journée, ce système se déchargera tôt et vous laissera exposé l'après-midi.

Soyez également honnête sur le tarif. Lorsque les frais de demande sont faibles ou inexistants, l’écrêtement des pointes à lui seul est rarement rentable dans un délai raisonnable. Dans ce cas, l’analyse de rentabilisation doit provenir de la valeur de secours ou de l’autoconsommation solaire, et nous préférons l’établir avant de vous engager.

Que comparer avec d'autres fournisseurs

Demandez la durée de vie à 0,5 °C avec le seuil de rétention indiqué. Un chiffre de cycle sans température, taux et pourcentage de rétention n'a aucun sens.

Demandez quelle protection incendie est incluse au niveau du pack, pas seulement au niveau de l'armoire. De nombreuses citations n’en couvrent qu’un seul.

Demandez si l'efficacité déclarée est aller-retour au niveau du système ou uniquement côté CC. Le nôtre est de 88 % maximum à 0,5 C, mesuré sur l’ensemble du système.

Renseignez-vous sur l'intégration EMS avec les onduleurs et générateurs photovoltaïques existants : la mise à niveau ultérieure d'un EMS incompatible coûte plus cher que le contrôleur lui-même.

Conditions commerciales : production 25-35 jours ouvrés pour les configurations standards, garantie 5 ans, avec extension disponible sur commande.

Expédition d'une armoire de 2800 kg

L'armoire mesure 1 550 × 1 268,5 × 2 185 mm et pèse 2 800 kg. Elle est donc expédiée en une seule unité sur une palette à structure en acier renforcée avec des points de levage accessibles pour un chariot élévateur ou une grue.

Deux armoires peuvent accueillir un conteneur de 20 pieds ; cinq à six conviennent à un cube de 40 pieds de haut en fonction du contreventement. Les batteries sont classées comme marchandises dangereuses UN3480 pour le fret maritime — nous traitons la déclaration, et le rapport de test UN38.3 et la fiche signalétique sont expédiés avec les documents.

Les conditions sont FOB Ningbo ou Shanghai, avec CIF disponible. Le fret aérien n’est pas pratique à ce poids et à cette classification. Prévoyez plus de temps pour la réservation des marchandises dangereuses, ce qui ajoute généralement une semaine au programme de navigation par rapport aux marchandises générales.

Garantie et service à long terme

Garantie de cinq ans couvrant les blocs-batteries, PCS, EMS, la gestion thermique et la suppression des incendies en tant que système complet.

Surveillance à distance via CAN, Ethernet ou RS485, avec 4G en option. Nous pouvons lire les données au niveau des cellules et identifier un module faible avant qu'il n'affecte la capacité du système.

Visite d'entretien annuelle recommandée : remplacement du filtre à air, inspection de la suppression d'incendie, vérification du couple des bornes et vérification de la capacité.

Les packs de remplacement sont conservés en stock et expédiés sous 5 à 7 jours ouvrables ; un seul pack défaillant peut être remplacé sans mettre l’ensemble de l’armoire hors ligne.

Une garantie étendue à huit ou dix ans est disponible au moment de la commande, en fonction de votre profil cycliste attendu.

Erreurs d'installation et de fonctionnement

Mauvais : placer le meuble contre un mur sans dégagement. À droite : suivez les dégagements de ventilation indiqués dans le manuel. Les systèmes refroidis par air rejettent la chaleur dans l’air ambiant et ont besoin d’espace pour le faire.

Faux : fixer le seuil de demande à partir de la facture d'un seul mois. À droite : utilisez douze mois de données d’intervalle. Ce sont les pics saisonniers qui surprennent les opérateurs.

Faux : en supposant que la batterie couvre tout le site lors d’une panne. À droite : dimensionnez délibérément votre circuit de charge critique. 130 kW, c’est conséquent mais ce n’est pas illimité.

Faux : sauter le changement annuel du filtre pour réduire les coûts. À droite : un flux d’air restreint augmente la température des cellules, et une température élevée est la voie la plus rapide vers une perte de capacité.

Faux : installer là où le risque d'inondation existe. À droite : IP54 protège contre la poussière et les éclaboussures, et non contre l'eau stagnante. Surélevez le socle si le site a des antécédents d'inondation.

Ce que rapportent les opérateurs

Une usine textile de Bursa, en Turquie, a mis en service l’un de ces systèmes début 2025 pour gérer les frais de demande liés au démarrage des moteurs des métiers à tisser. Leur ingénieur électricien a signalé que la pointe de demande avait chuté d'environ 90 kW au cours du premier mois de facturation complet et a noté que l'EMS avait nécessité quelques semaines de réglage avant que le seuil ne soit correctement défini pour leur modèle de charge.

Un opérateur d'entrepôt frigorifique de Nairobi a acheté le système principalement à des fins de secours plutôt que pour réduire les pics de consommation. Leur retour a été pratique : les pannes de réseau qui impliquaient auparavant le démarrage d'un générateur en quelques minutes passent désormais inaperçues, même s'ils nous ont demandé d'ajuster à la hausse le seuil d'alarme de faible SOC après une longue panne.

Au Kazakhstan, un propriétaire commercial qui exploitait deux armoires dans un complexe de bureaux a commenté le bruit de la climatisation, audible dans un parking adjacent, qu'il n'avait pas prévu. Nous avons fourni une disposition d'écran acoustique recommandée plutôt que de modifier l'unité.

Foire aux questions

Q : Combien de temps peut-il fournir 130 kW ?

R : Environ deux heures après une charge complète à 0,5 C, ce qui donne 257 kWh utilisables à la profondeur de décharge indiquée.

Q : Est-ce que ça marche sans la grille ?

R : Oui, en mode hors réseau avec le STS en option. La capacité de transfert standard est de 240 à 500 kW ; plus grand est personnalisable.

Q : Quelle est la véritable efficacité aller-retour ?

R : Maximum 88 % à 0,5 C mesuré au niveau du système, y compris les charges de conversion et auxiliaires.

Q : Peut-il se charger directement à partir de l’énergie solaire ?

R : Oui, via l’EMS, qui coordonne le photovoltaïque, la batterie, le réseau et le générateur.

Q : Combien de temps dureront les piles ?

R : Plus de 8 000 cycles à 0,5 C et 25 °C avec au moins 80 % de rétention. Des températures ambiantes plus élevées raccourcissent ce délai.

Q : Quelles certifications porte-t-il ?

R : CE et RoHS au niveau du pack, UN38.3 et MSDS pour l'équipement complet.

Q : De quel entretien a-t-il besoin ?

R : Changement annuel du filtre, contrôle d'extinction d'incendie, vérification du couple et test de capacité. Environ une demi-journée par cabinet.

Q : Quel est le délai de livraison ?

R : 25 à 35 jours ouvrables pour les configurations standard ; L'intégration EMS personnalisée ou les tensions non standard prennent plus de temps.
