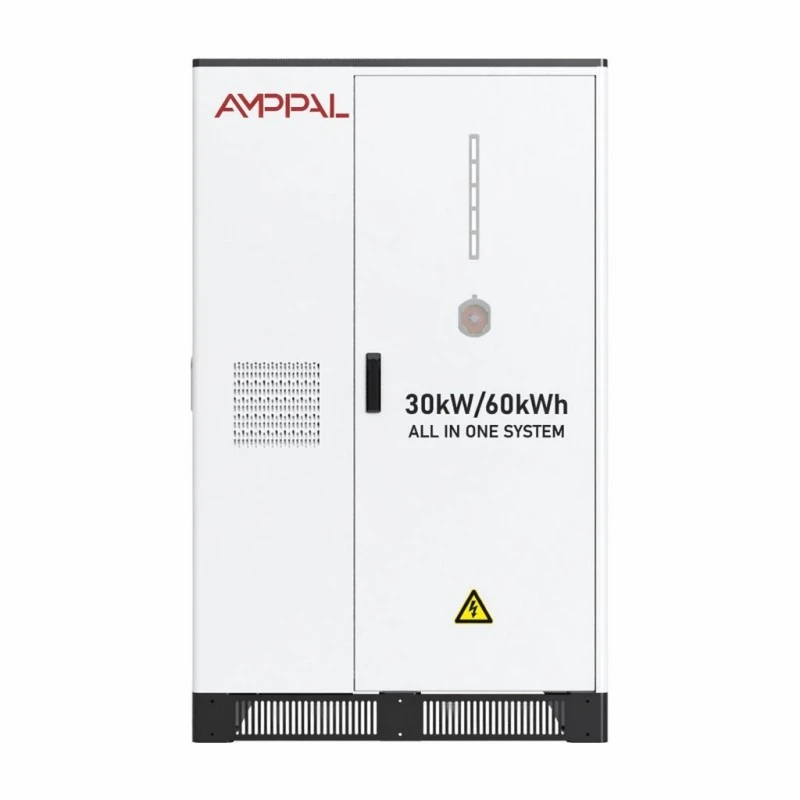

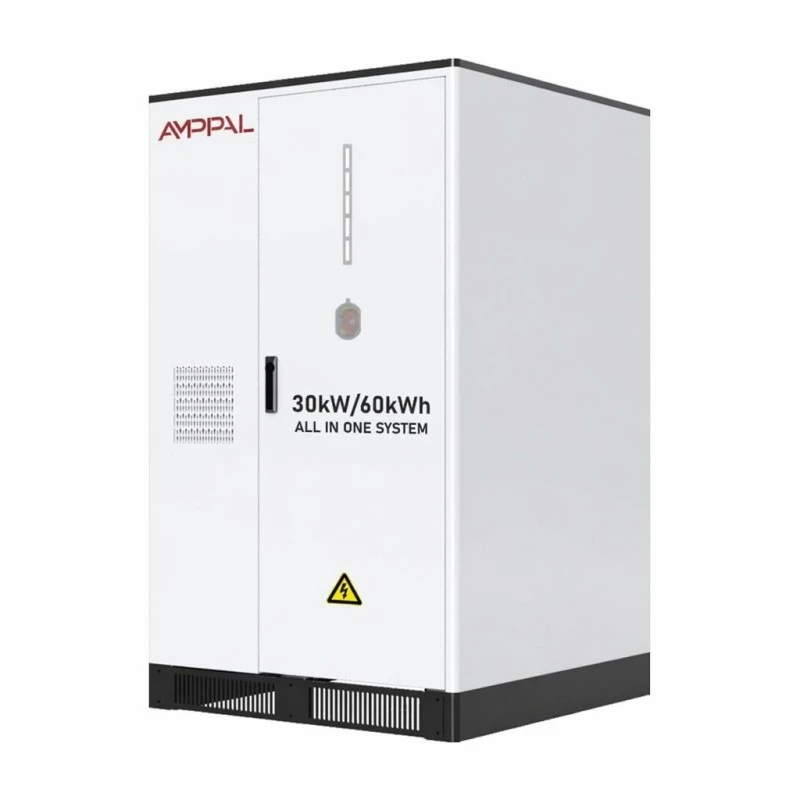

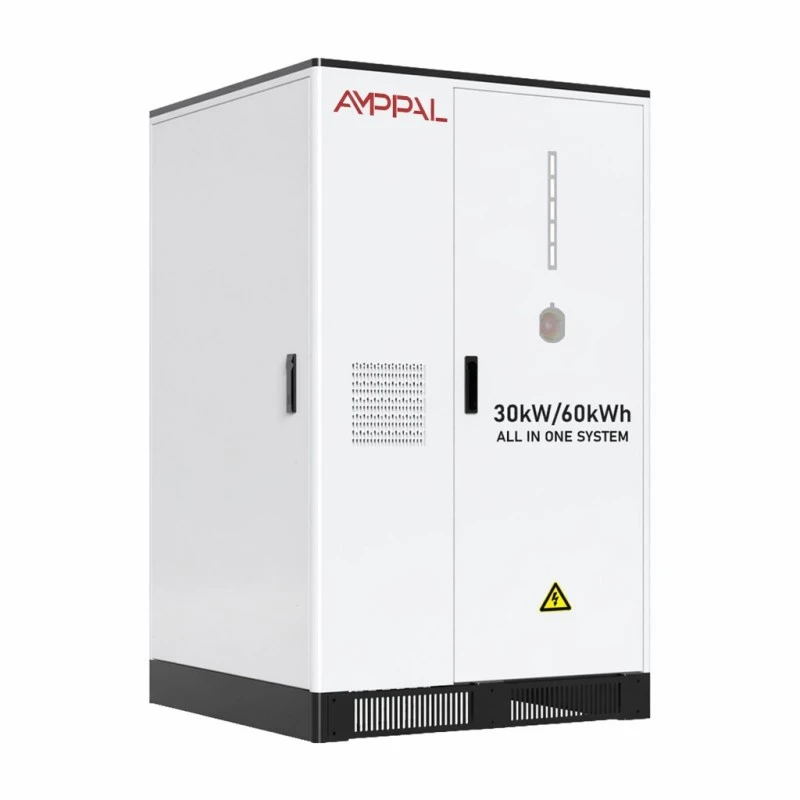

Système de stockage d'énergie par batterie tout-en-un de 20 à 50 kW pour les applications commerciales et solaires

Un cabinet au lieu de trois listes de passation des marchés

Un projet solaire plus stockage implique normalement trois fournisseurs : un onduleur photovoltaïque, un rack de batteries et un contrôleur qui communique avec les deux. Chacun a sa propre garantie, son propre ingénieur de mise en service et son propre jeu de reproches lorsque le système ne fonctionne pas correctement. Ce système de stockage d'énergie par batterie tout-en-un de 20 à 50 kW pour les applications commerciales et solaires regroupe les trois en une seule livraison.

L'étage onduleur accepte jusqu'à 26 kW de courant continu provenant de votre réseau de toit (39 kW sur le modèle 30 kW, 65 kW sur le modèle 50 kW) sur 2/4 trackers MPPT, de sorte que la batterie se charge à partir de l'énergie solaire sans onduleur hybride séparé ni boîtier de chaîne supplémentaire.

À l’intérieur se trouve une batterie LFP de 51,2 kWh construite à partir de cinq packs de 10,24 kWh, ainsi qu’une logique de contrôle local qui gère l’autoconsommation, le décalage de l’heure d’utilisation et la sauvegarde du réseau à partir du même écran. Pour un site qui souhaite uniquement une utilisation autonome de l’énergie solaire et une couverture contre les pannes, il s’agit du chemin le plus court entre la commande et l’exportation.

Pourquoi l'évaluation de l'apport solaire est importante

L'entrée photovoltaïque maximale de 26 kW sur le modèle 20 kW permet au générateur de dépasser la valeur nominale de l'onduleur ; le MPPT limite l'excédent au lieu de réduire le rendement diurne.

2/4 voies MPPT : deux trackers en standard, quatre là où votre toit fait face à des azimuts différents — un côté ombragé ne cale pas l'autre.

La tension nominale du réseau est de 380 V CA avec une tolérance de 50/60 Hz ±5 Hz, de sorte que la même armoire dessert les marchés de 50 Hz et 60 Hz sans variante d'usine.

Avec une efficacité maximale de 97 % et une profondeur de décharge de 90 %, une plus grande partie de chaque kilowattheure solaire atteint la charge au lieu d'être perdue lors de la conversion.

La communication via CAN/RS485/WiFi couvre la surveillance locale, les poignées de main de l'onduleur et les lectures à distance sans acheter de passerelle séparée.

L'entrée inférieure CA, triphasée à quatre fils (3L+N+PE), maintient le cheminement des câbles à l'intérieur du socle et raccourcit le trajet jusqu'au tableau principal.

Spécifications techniques

Où une armoire de 20 à 50 kW mérite sa place

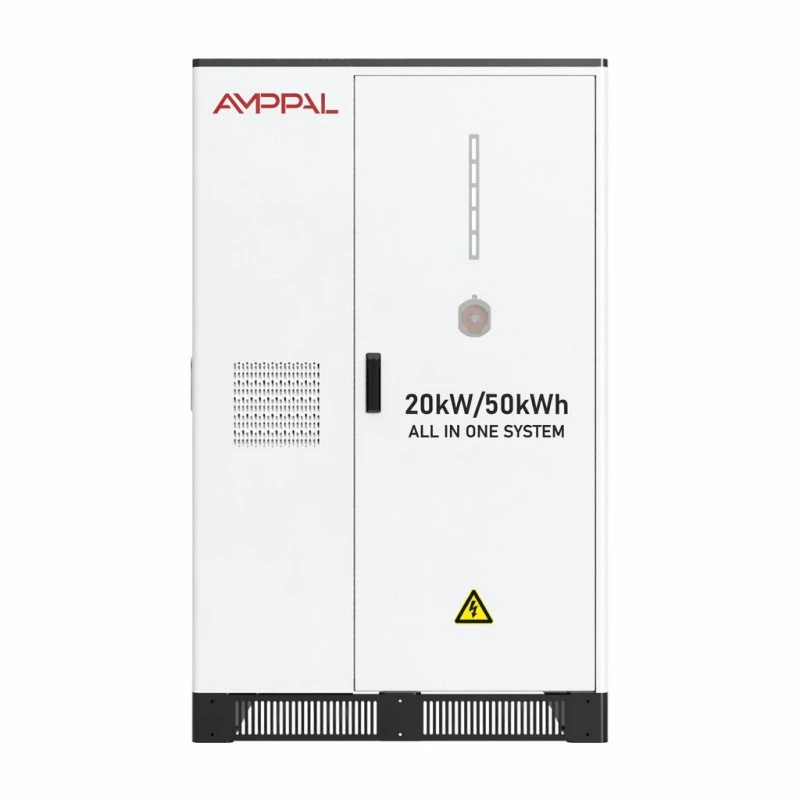

Petites usines avec pics de production solaire sur le toit et l'après-midi : le modèle 20 kW/51,2 kWh couvre un pic de demande de 20 kW pendant environ deux heures et demie.

Hôtels et maisons d'hôtes exploitant la climatisation moyennant un tarif en fonction de l'heure d'utilisation : charge pendant la nuit, décharge par la fenêtre de refroidissement.

Sites de transformation agricole avec qualité de réseau intermittente : l'armoire surmonte les creux de tension sur commande locale sans logiciel EMS externe.

Chaînes de vente au détail et ateliers qui louent de l'espace : une armoire n'a besoin d'aucun local dédié aux batteries, juste d'une dalle plate en béton et d'un accès aux câbles.

Parvis pour véhicules électriques avec des charges de charge modestes : tamponnez 2 à 4 chargeurs lents sur une connexion réseau faible sans mettre à niveau le transformateur.

Comment fonctionne la topologie hybride au quotidien

Le matin, les trackers MPPT injectent d'abord l'énergie solaire dans la charge du bâtiment. Le surplus va dans la batterie jusqu'à ce qu'il atteigne le plafond SOC programmé, généralement 90 à 100 % selon votre plan tarifaire.

Lorsque la charge dépasse l'énergie solaire et la batterie, le réseau couvre l'équilibre de manière transparente : une étape de conversion, et non deux boîtiers négociant sur un bus.

La nuit, la batterie se décharge pendant les heures de pointe et l'EMS réserve un SOC plancher pour la sauvegarde du réseau. Étant donné que le contrôleur local gère le planning, une perte de connexion Internet n'arrête pas la logique de changement : elle arrête simplement le tableau de bord distant.

Ce que contient le dossier de sécurité

La protection incendie est assurée par aérosol au niveau du PACK et à nouveau par aérosol au niveau de l'armoire : deux étapes indépendantes destinées aux deux endroits différents où un événement thermique peut commencer.

Les cellules LFP 3,2 V/100 Ah portent les normes CE et RoHS au niveau du pack, et l'équipement complet est livré avec la documentation UN38.3 et MSDS pour les douanes et l'assurance.

Le refroidissement intelligent par air maintient les cinq packs dans une plage de température étroite ; la courbe du ventilateur suit la température de la cellule plutôt que de fonctionner à pleine vitesse toute la journée.

Le boîtier IP54 convient aux positions d'auvent extérieur et aux locaux techniques couverts ; la baie électrique est séparée de la baie batterie à l'intérieur de l'armoire.

La durée de vie est indiquée à plus de 6 000 fois à 0,5 °C et 25 °C avec au moins 80 % de rétention d'énergie — un cycle complet par jour de travail dure environ vingt ans avant que le seuil ne soit atteint.

La fenêtre ambiante est de 0°C à +50°C avec une humidité relative de 0 à 95 % et une altitude de 2 000 m (déclassée ci-dessus) ; la plupart des locaux techniques non chauffés se trouvent à l’intérieur.

Comment l'armoire de 850 kg est construite à Yueqing

1. Prise de cellules : les cellules LFP entrantes sont échantillonnées par lots pour déterminer leur capacité et leur résistance interne avant le début de l'assemblage du pack.

2. Assemblage du pack — Les packs 102,4 V/10,24 kWh sont soudés, câblés et testés d'isolation avec le pack BMS installé.

3. Fabrication d'armoires : la tôle d'acier est découpée, pliée et soudée par CNC, puis prétraitée et recouverte de poudre sur la même ligne utilisée pour les produits de chargement.

4. Intégration de l'onduleur — l'étage PV, l'étage CC de la batterie et les bornes CA sont câblés avec le contrôleur local dans un seul bus.

5. Aménagement incendie et thermique — les générateurs d'aérosols, les conduits d'air et les capteurs de température sont installés et leur fonctionnement est vérifié.

6. Mise en service : chaque armoire effectue une charge et une décharge complètes à 0,5 C avec la tension et la température au niveau du pack enregistrées.

7. Simulation du réseau : les transitions sur le réseau et hors réseau sont vérifiées par rapport à une source CA programmable avant la publication.

8. Emballage — l'armoire est boulonnée à une palette renforcée avec des indicateurs de choc, enveloppée et préparée pour le chargement du conteneur.

Choix entre 20, 30 et 50 kW

Faites correspondre le modèle à votre importation dans le pire des cas, et non à votre moyenne. Mesurez la demande demi-horaire qui détermine réellement votre facture : le modèle 20 kW transporte jusqu'à 20 kW de charge à partir de la batterie, le modèle 30 kW 30 kW et le modèle 50 kW 50 kW. L'énergie suit : respectivement 51,2, 61,44 et 107 kWh.

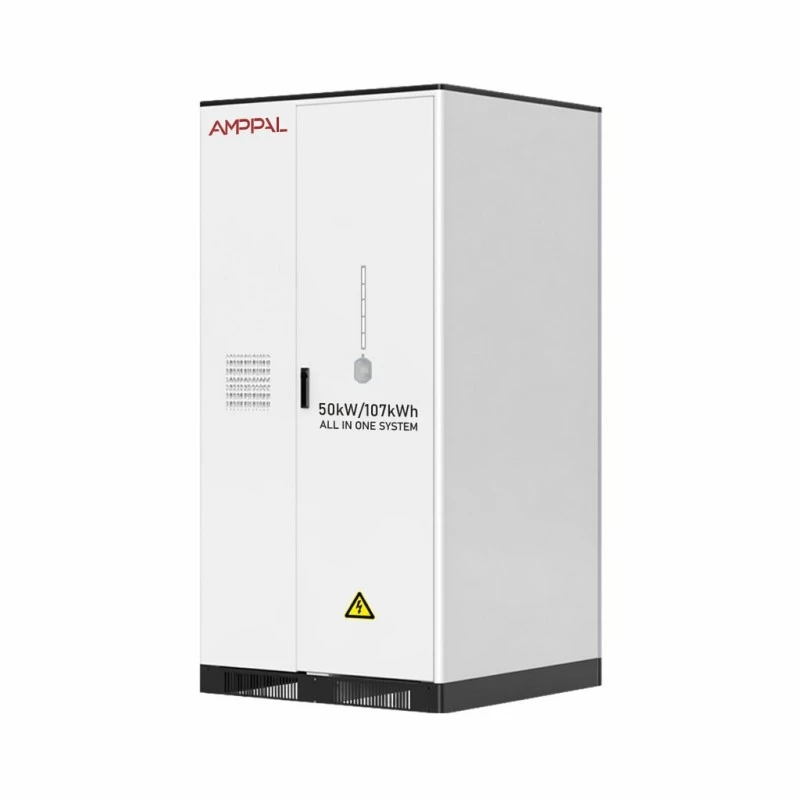

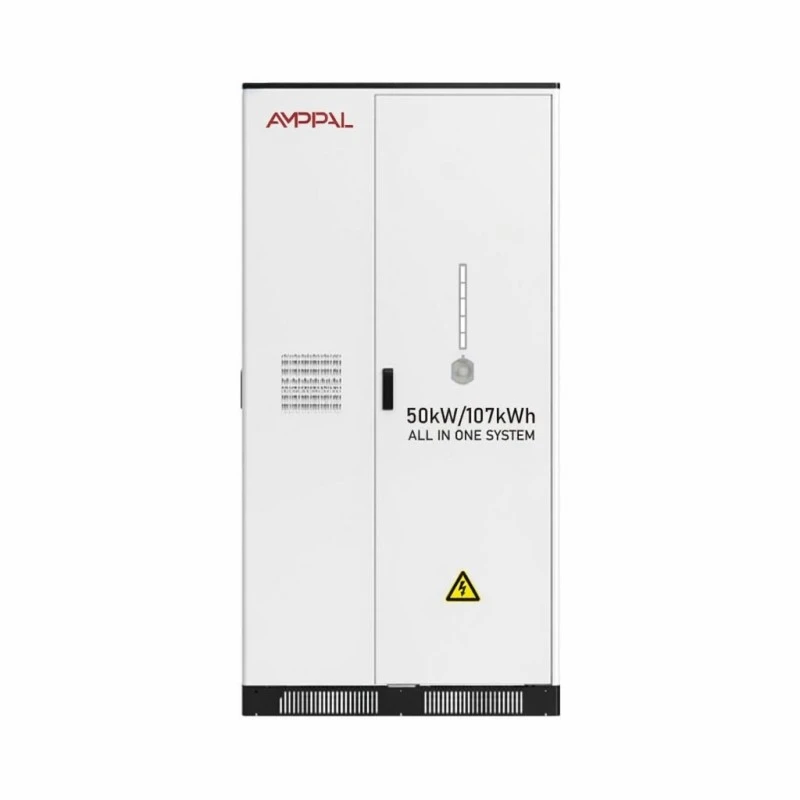

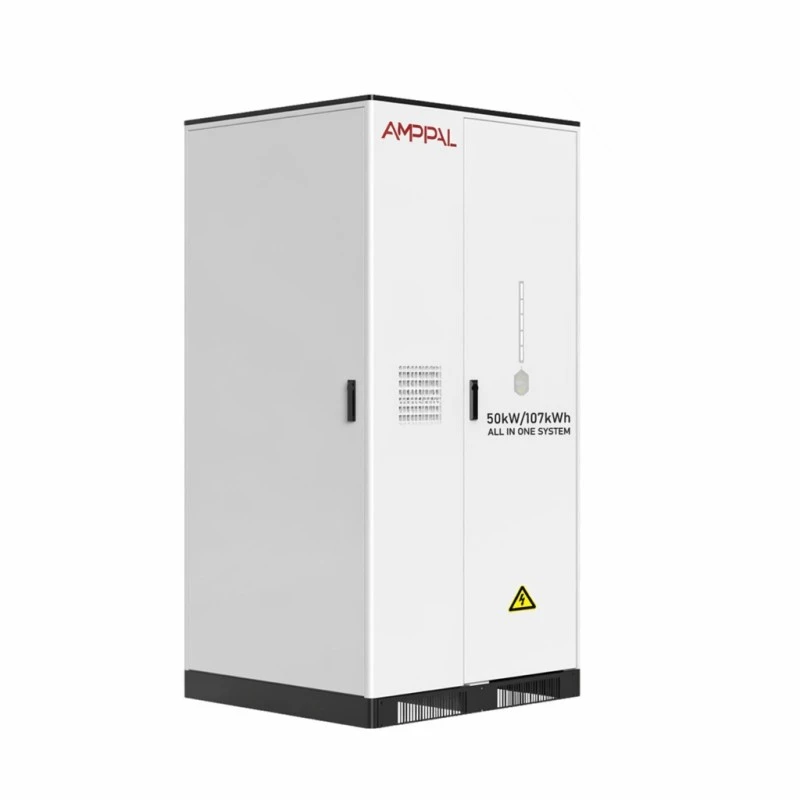

L'armoire de 50 kW est physiquement différente : 1 100 * 1 205 * 2 200 mm et 1 200 kg contre 1 000 * 1 106 * 1 640 mm et 850 kg pour les deux plus petites - vérifiez donc la largeur de vos portes, la charge au sol et l'accès à la grue avant de vous engager.

Si votre site n'a pas de problème d'importation de grille ni de répartition du temps d'utilisation, cette armoire est probablement une mauvaise dépense. Cela est rentable grâce à l’autoconsommation et au changement de tarifs ; sans cela, une batterie est un actif garé. Nous vous le dirons avant de prendre votre commande.

Comparaison des devis entre fournisseurs

Demandez si l'efficacité indiquée est au niveau du système ou uniquement au niveau de l'onduleur. Le nôtre est à 97 % maximum, mesuré à la limite de l'armoire, charges auxiliaires comprises.

Demandez si la protection incendie couvre à la fois le niveau du pack et celui de l'armoire : un devis avec aérosol pour armoire ne laisse que les packs sans protection.

Demandez quel est le plafond d'entrée MPPT ; un « hybride de 20 kW » qui n'accepte que 15 kW de PV vous oblige à acheter un deuxième onduleur plus tard.

Renseignez-vous sur l'EMS : le contrôleur local peut-il fonctionner sans le cloud ? C’est le cas du nôtre, ce qui est important sur les marchés à connectivité instable.

Conditions commerciales : 25-35 jours ouvrables pour les modèles standards, garantie de cinq ans sur l'armoire complète, MOQ d'une unité pour les commandes d'évaluation.

Expédition d'une armoire monobloc

Les modèles 20 kW et 30 kW mesurent 1 000 x 1 106 x 1 640 mm et pèsent entre 850 et 950 kg ; le modèle 50 kW mesure 1 100 x 1 205 x 2 200 mm pour 1 200 kg. Chacun est expédié sur une palette en acier renforcée avec des passages pour chariot élévateur, prêt à être transporté par un camion hayon élévateur à destination.

Une unité prend environ un tiers d’un conteneur de 20 pieds ; deux s’ajustent confortablement avec un renfort. Étant donné que la batterie est installée, l'envoi est classé comme marchandise dangereuse UN3480. Nous préparons le rapport UN38.3 et la fiche signalétique, et vous devez prévoir environ une semaine supplémentaire pour la réservation des marchandises dangereuses au port.

Les conditions sont FOB Ningbo ou Shanghai en standard, CIF disponible sur demande. Pour le fret aérien unitaire, le poids et la classe de batterie le rendent peu rentable ; le fret maritime ou terrestre est la voie la plus pratique.

Garantie, dégradation et échanges de packs

Garantie de cinq ans sur l'armoire complète — packs, étage inverseur, ventilateurs thermiques et contrôleur local — et pas seulement sur la batterie.

La capacité est garantie pour contenir au moins 80 % de l'énergie nominale au cours des cinq premières années dans des conditions normales de 0,5 C ; la dégradation au-delà de cela est couverte dans les mêmes termes.

Les packs sont des modules interchangeables : un pack défaillant est échangé en quelques heures sans restituer toute l'armoire, et le BMS se rééquilibre automatiquement au redémarrage.

Le service annuel couvre le nettoyage des filtres, la vérification du couple des bornes, l'inspection des ventilateurs et une vérification de la capacité ; nos diagnostics à distance peuvent signaler en premier un pack faible.

Les packs de rechange et les cartes de contrôle sont conservés en stock et expédiés sous 5 à 7 jours ouvrables ; la garantie étendue à huit ou dix ans est tarifée au moment de la commande.

Erreurs d'installation que nous constatons répétées

Faux : en supposant que la sortie 380 V alimente directement l'équipement monophasé. À droite : le cabinet est triphasé ; divisez la charge entre L1/L2/L3 et gardez le neutre lié conformément au code local.

Faux : le monter sur un parquet ou une chape fine. À droite : le poids de 850 à 1 200 kg nécessite une dalle en béton ou un sol renforcé adapté à la charge ponctuelle.

Faux : exécuter des chaînes photovoltaïques d'orientations mixtes dans un seul tracker en attendant une sortie complète. À droite : utilisez la configuration MPPT à 4 voies et attribuez à chaque azimut son propre tracker.

Faux : stocker la batterie en dessous de -20°C ou charger au-dessus de +50°C. À droite : respecter la fenêtre de température de stockage de -20°C à +60°C et l'humidité de fonctionnement de 0-95%HR.

Faux : enterrer l'entrée de câble inférieure dans l'eau ou des débris. À droite : gardez le socle dégagé – L'entrée inférieure AC (3L+N+PE) suppose que la zone du presse-étoupe reste accessible.

Ce que rapportent les installateurs et les propriétaires

Un atelier de confection à Dhaka, au Bangladesh, a installé un modèle de 30 kW derrière un toit de 40 kWp au début de l'année 2025. Le propriétaire a signalé que les heures d'utilisation du générateur diesel étaient passées de quotidiennement à quelques par mois, et l'installateur a noté que le MPPT intégré lui avait permis d'économiser une semaine de mise en service par rapport à un équipement séparé – même s'il aurait souhaité que l'antenne WiFi ait une plus longue durée de vie pour son entrepôt à toit métallique.

Un exploitant de supermarché à Sofia, en Bulgarie, exploite une unité de 20 kW selon un tarif nuit/jour. Leur responsable des installations a confirmé que l'armoire payait environ un tiers de son delta électrique mensuel et a ajouté une plainte : le ventilateur est audible dans le magasin attenant, ils l'ont donc déplacé vers le quai de chargement.

Un dépôt d'approvisionnement minier à Lima, au Pérou, a acheté le modèle de 50 kW pour la sauvegarde après des coupures répétées du réseau. Leur ingénieur électricien a fait l'éloge de la vitesse de transfert sur/hors réseau, mais a demandé une alarme locale plus forte : la LED du panneau seule était facile à manquer pendant un quart de nuit.

Foire aux questions

Q : Peut-il se recharger uniquement à partir de l’énergie solaire, sans réseau ?

R : Oui, en mode hors réseau ; le MPPT achemine le PV vers la batterie et la charge, avec le réseau uniquement pour la sauvegarde.

Q : Quelle quantité de toit pour le modèle 20 kW ?

R : Environ 4 kWc pour 20 m2 de bon toit, donc 26 kW d’entrée photovoltaïque correspondent à environ 130 m2 de panneaux.

Q : Que se passe-t-il lors d’une panne de réseau ?

R : L'armoire passe automatiquement en mode hors réseau ; le SOC de réserve que vous définissez dans l'EMS définit la durée d'exploitation du bâtiment.

Q : Combien de temps durent les packs ?

R : Plus de 6 000 cycles à 0,5 C et 25 °C jusqu'à 80 % de rétention – environ vingt ans à raison d'un cycle par jour de travail, moins si le cycle est plus intense.

Q : L'onduleur est-il remplaçable séparément ?

R : Oui, l'étage inverseur et les packs sont des modules indépendants, réparables sans retourner l'armoire à l'usine.

Q : Quelle est l’efficacité aller-retour ?

R : Maximum 97 % au niveau de l'armoire avec une profondeur de décharge de 90 % — la réserve DOD de 10 % prolonge également la durée de vie.

Q : Avons-nous besoin d’une salle de batteries ?

R : Non. IP54 et la suppression d'incendie interne permettent une installation dans un local technique ou à l'extérieur couvert sur une dalle de béton.

Q : Quel est le délai de livraison ?

R : 25 à 35 jours ouvrables pour les modèles standard 20/30/50 kW ; les tensions personnalisées ajoutent du temps.
