Chargeurs CC muraux OEM pour solutions de recharge de véhicules électriques personnalisées

À mesure que l’adoption des véhicules électriques s’accélère dans les secteurs résidentiels, commerciaux et des flottes, la demande d’infrastructures de recharge fiables et économes en espace continue d’augmenter. Les chargeurs CC muraux sont apparus comme une solution privilégiée pour les endroits où l'espace au sol est limité mais où une puissance de charge élevée est toujours requise. AMPPAL, une marque reconnue dans le domaine de la technologie de recharge des véhicules électriques, conçoit des chargeurs rapides DC muraux qui combinent des performances robustes avec un profil mince et peu encombrant. Ces unités fournissent du courant continu directement à la batterie du véhicule, contournant le chargeur intégré et réduisant considérablement les temps de charge par rapport aux alternatives AC. Qu'ils soient installés dans un garage privé, un parking sur un lieu de travail ou un dépôt commercial, les chargeurs CC muraux AMPPAL offrent une expérience de charge de qualité professionnelle sans l'encombrement des stations au sol traditionnelles.

AMPPAa passé des années à perfectionner son matériel de charge CC pour répondre aux exigences rigoureuses d’une utilisation quotidienne. La série murale est conçue pour une intégration facile dans l’infrastructure électrique existante tout en maintenant des normes élevées d’efficacité et de sécurité. Chaque unité est soumise à des tests approfondis pour garantir des performances constantes dans un large éventail de conditions environnementales. La marque se concentre sur des innovations pratiques telles que des étages de puissance modulaires, une gestion thermique intelligente et une connectivité transparente, ce qui rend ces chargeurs adaptés aux installations mono-véhicules et multi-véhicules.

Gamme de produits et paramètres de base

La gamme de chargeurs CC muraux AMPPAL comprend quatre niveaux de puissance principaux : 20 kW, 30 kW, 40 kW et 60 kW. Chaque modèle partage une plate-forme architecturale commune, permettant aux opérateurs d'augmenter la capacité de recharge sans modifier l'empreinte physique. La liste suivante présente les principaux paramètres électriques communs à la série :

Puissance nominale :20 kW, 30 kW, 40 kW ou 60 kW selon le modèle
Tension d'entrée :400 VCA ±15 %, triphasé, 50/60 Hz
Plage de tension de sortie :150 VCC à 1 000 VCC, adapté aux plates-formes de batteries 400 V et 800 V
Courant de sortie maximal :Jusqu'à 200 A sur le modèle 60 kW ; les modèles inférieurs évoluent proportionnellement
Facteur de puissance :≥0,99 à pleine charge
Efficacité:≥95 % à la sortie nominale
Consommation d'énergie en veille :Moins de 10 W
Précision de sortie CC :±1 % pour la tension et le courant
Tension d'ondulation :Moins de 1 % de crête à crête

Ces paramètres garantissent que chaque chargeur CC mural AMPPAL fournit une énergie stable et propre à la batterie du véhicule, minimisant ainsi la pression sur les systèmes de gestion de la batterie et prolongeant la durée de vie globale de la batterie. La large plage de tensions de sortie rend la série compatible avec un large éventail de véhicules électriques, des citadines compactes aux fourgonnettes électriques lourdes.

Spécifications techniques en un coup d'œil

Le tableau ci-dessous fournit une comparaison détaillée des quatre modèles de chargeurs CC muraux AMPPAL. Ces informations sont essentielles pour les installateurs et les gestionnaires de flotte qui doivent faire correspondre la capacité du chargeur avec l'alimentation électrique du site et les exigences du véhicule.

Paramètre	WDC-20	WDC-30	WDC-40	WDC-60
Puissance nominale	20 kW	30 kW	40 kW	60 kW
Tension d'entrée	400 VCA ±15 %	400 VCA ±15 %	400 VCA ±15 %	400 VCA ±15 %
Courant d'entrée maximum	32 A	48 A	63 Un	100 A
Plage de tension de sortie	150 à 1 000 VCC	150 à 1 000 VCC	150 à 1 000 VCC	150 à 1 000 VCC
Courant de sortie maximum	67 Un	100 A	133 UN	200 A
Type de connecteur	CCS2 / CHAdeMO / GB/T en option	CCS2 / CHAdeMO / GB/T en option	CCS2 / CHAdeMO / GB/T en option	CCS2 / CHAdeMO / GB/T en option
Longueur du câble	3,5 m ou 5 m	3,5 m ou 5 m	3,5 m ou 5 m	3,5 m ou 5 m
Dimensions (H x L x P)	650x400x220mm	650x400x220mm	700x450x250mm	750x500x280mm
Poids	35 kg	38kg	45 kg	55kg
Méthode de refroidissement	Air pulsé	Air pulsé	Air pulsé + ventilateur intelligent	Air pulsé + ventilateur intelligent
Indice de protection	IP54/IK10	IP54/IK10	IP54/IK10	IP55/IK10
Température de fonctionnement	-30°C à +55°C	-30°C à +55°C	-30°C à +55°C	-30°C à +55°C
Communication	OCPP 1.6J, Ethernet, Wi-Fi, 4G	OCPP 1.6J, Ethernet, Wi-Fi, 4G	OCPP 1.6J, Ethernet, Wi-Fi, 4G	OCPP 1.6J, Ethernet, Wi-Fi, 4G
Certifications	CE, TUV, UKCA	CE, TUV, UKCA	CE, TUV, UKCA	CE, TUV, UKCA

Tous les chargeurs CC muraux AMPPAL utilisent un boîtier robuste en alliage d'aluminium avec un revêtement anticorrosion. Les modules d'alimentation internes sont remplaçables à chaud sur les modèles 40 kW et 60 kW, réduisant ainsi les temps d'arrêt pendant la maintenance. Les dimensions compactes permettent une installation dans des espaces aussi étroits que 400 mm, ce qui les rend idéales pour les parkings souterrains et les aires de service étroites.

Exigences d'installation et planification du site

Une installation correcte est essentielle pour un fonctionnement sûr et efficace. AMPPAL fournit des directives détaillées de préparation du site pour chaque chargeur CC mural. Avant l'installation, les conditions suivantes doivent être vérifiées :

Alimentation électrique :Un circuit triphasé dédié avec un calibre de disjoncteur approprié correspondant au courant d'entrée du chargeur. Les fluctuations de tension ne doivent pas dépasser ±15 % de la valeur nominale de 400 VCA.
Résistance du mur :Le mur de montage doit supporter au moins quatre fois le poids du chargeur. Des murs en béton ou en briques sont recommandés. Pour les murs en blocs creux, une plaque de montage en acier est requise.
Hauteur de montage :L'écran du chargeur et l'étui du connecteur doivent être positionnés entre 1,2 m et 1,5 m du sol fini pour un accès confortable à l'utilisateur.
Autorisation:Maintenez un espace libre d'au moins 300 mm de tous les côtés pour la ventilation et la gestion des câbles. La zone avant doit permettre un rayon de courbure complet du câble sans effort.
Mise à la terre :Un conducteur de terre dédié à faible impédance doit être connecté à la borne de terre du chargeur. La résistance de terre doit être inférieure à 4 ohms.
Accès au réseau :Pour les fonctionnalités de charge intelligente, un port Ethernet filaire ou un signal 4G fiable est recommandé sur le lieu d'installation.

Les chargeurs CC muraux AMPPAL sont livrés avec un gabarit de montage, des chevilles murales et un guide de démarrage rapide. Le bornier est accessible par l'avant après avoir retiré un couvercle scellé, et toutes les connexions sont clairement étiquetées pour simplifier le câblage. Un électricien qualifié doit effectuer l'installation conformément aux codes électriques locaux et au manuel d'installation AMPPAL.

Caractéristiques de sécurité et de protection

La sécurité est un aspect non négociable de la recharge rapide DC. AMPPAL intègre plusieurs couches de protection dans chaque chargeur CC mural pour protéger à la fois les utilisateurs et les véhicules. Les mécanismes de protection suivants sont actifs pendant toutes les sessions de charge :

Protection contre les surintensités :La surveillance du courant en temps réel avec interruption rapide du circuit évite les dommages dus aux courts-circuits ou aux surcharges.
Protection contre les surtensions et les sous-tensions :Les tensions d'entrée et de sortie sont surveillées en permanence. Le chargeur se déconnecte instantanément si les limites de sécurité sont dépassées.
Détection des défauts à la terre :La surveillance du courant résiduel détecte les courants de fuite CA et CC. Le système déclenche un arrêt en cas de niveaux de fuite supérieurs à 6 mA DC ou 30 mA AC.
Protection contre la surchauffe :Plusieurs capteurs de température sur les modules d'alimentation et sur la carte de commande principale déclenchent un déclassement ou un arrêt pour éviter les dommages thermiques.
Protection contre la foudre :Les dispositifs de protection contre les surtensions évalués à 40 kA (8/20 µs) protègent contre les pics de tension transitoires dus à la foudre ou à la commutation du réseau.
Arrêt d'urgence :Un bouton d'arrêt d'urgence clairement identifié permet un arrêt manuel immédiat. Le bouton répond aux normes ISO 13850.
Verrouillage du connecteur :Le connecteur de charge se verrouille en place pendant une session active. Il ne se libère qu'une fois le processus de charge correctement terminé ou lorsque le véhicule a déverrouillé le port.
Surveillance de l'isolation :Des contrôles continus de la résistance d'isolation entre la sortie CC et la terre garantissent un fonctionnement sûr même dans des environnements mouillés ou humides.

Ces dispositifs de sécurité sont testés dans des conditions extrêmes dans le laboratoire interne d'AMPPAL. Les chargeurs sont conçus pour être sécurisés, ce qui signifie que toute anomalie détectée entraîne une mise hors tension contrôlée plutôt qu'un événement incontrôlé. Ce niveau de protection renforce la confiance dans la recharge sans surveillance dans les lieux publics et semi-publics.

Connectivité intelligente et intégration réseau

L’infrastructure moderne de recharge des véhicules électriques nécessite plus qu’une simple fourniture d’énergie. Les chargeurs CC muraux AMPPAL sont équipés d'options de connectivité avancées qui permettent la gestion à distance, le suivi de l'utilisation et l'intégration avec les systèmes de gestion de l'énergie. Chaque unité prend en charge le protocole Open Charge Point Protocol (OCPP) 1.6J, permettant la compatibilité avec une large gamme de plates-formes logicielles back-end.

Les principales fonctionnalités de connectivité incluent :

Conformité OCPP 1.6J :Communication standardisée pour le démarrage/arrêt à distance, les mises à jour du micrologiciel, les diagnostics et l'enregistrement des données de transaction.
Ethernet et Wi-Fi :Les connexions réseau locales permettent un contrôle à faible latence dans les bâtiments commerciaux et les dépôts.
Module 4G LTE :La connectivité cellulaire intégrée garantit que le chargeur reste en ligne même sans réseau local. L'emplacement pour carte SIM est accessible depuis le panneau avant.
Gestion des charges :L'équilibrage de charge dynamique permet à plusieurs chargeurs sur le même service électrique de partager intelligemment la capacité disponible. Cela évite le déclenchement des disjoncteurs et réduit les frais de pointe.
Authentification RFID :Un lecteur RFID intégré prend en charge les cartes ISO 14443 A/B, permettant l'identification et la facturation des utilisateurs dans les environnements de stationnement partagés.
Intégration d'applications pour smartphone :AMPPAfournit une application dédiée permettant aux utilisateurs finaux de démarrer des sessions, de surveiller la progression de la charge et d'afficher l'historique des sessions.
Comptage d'énergie :Des compteurs d'énergie certifiés MID sont disponibles en option, fournissant une mesure de niveau de facturation pour la recharge publique ou sur le lieu de travail.

Les opérateurs de flotte apprécieront les capacités de reporting détaillées accessibles via le portail cloud AMPPAL. L'état en temps réel, la consommation d'énergie par véhicule et les alertes de panne sont tous visibles dans un seul tableau de bord. L'API ouverte permet une intégration personnalisée avec un logiciel de gestion de flotte tiers, faisant de ces chargeurs CC muraux un composant flexible de tout écosystème de recharge.

Scénarios d'application pour les chargeurs CC muraux AMPPAL

La polyvalence des chargeurs DC muraux AMPPAL les rend adaptés à un large éventail de cas d'utilisation. Leur format compact et leur vitesse de chargement élevée résolvent les problèmes des emplacements restreints tout en permettant une reconstitution énergétique rapide.

Les environnements d'installation typiques incluent :

Complexes résidentiels :Les garages de stationnement pour appartements et copropriétés peuvent offrir une recharge rapide en courant continu sans sacrifier les places de stationnement. Les modèles de 20 kW et 30 kW sont idéaux pour les recharges de nuit et les recharges occasionnelles de jour.
Terrains de stationnement sur le lieu de travail :Les employeurs peuvent proposer une recharge rapide aux employés qui ont besoin d’augmenter considérablement leur autonomie au cours d’une journée de travail de huit heures. Le modèle de 40 kW équilibre la vitesse de charge avec des coûts d’infrastructure électrique modérés.

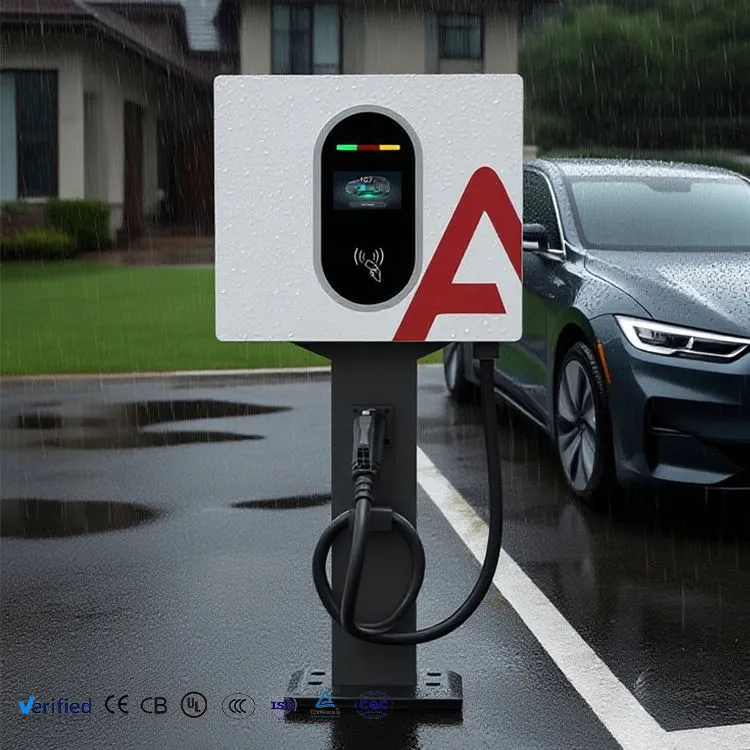

Dépôts de flotte :Les camionnettes de livraison, les taxis et les véhicules de covoiturage bénéficient de la capacité du chargeur de 60 kW à ajouter 100 km d'autonomie en moins de 30 minutes pour la plupart des véhicules. Le montage mural maintient le sol du dépôt dégagé pour le mouvement des véhicules.
Commerce de détail et hôtellerie :Les hôtels, les centres commerciaux et les restaurants peuvent attirer les clients qui conduisent des véhicules électriques en proposant une recharge rapide dans leurs parkings. La conception mince s’intègre bien à l’esthétique du bâtiment.
Parkings publics :Les opérateurs de parkings municipaux et privés peuvent déployer plusieurs unités murales le long des murs et des colonnes, maximisant ainsi le nombre de points de recharge par mètre carré.

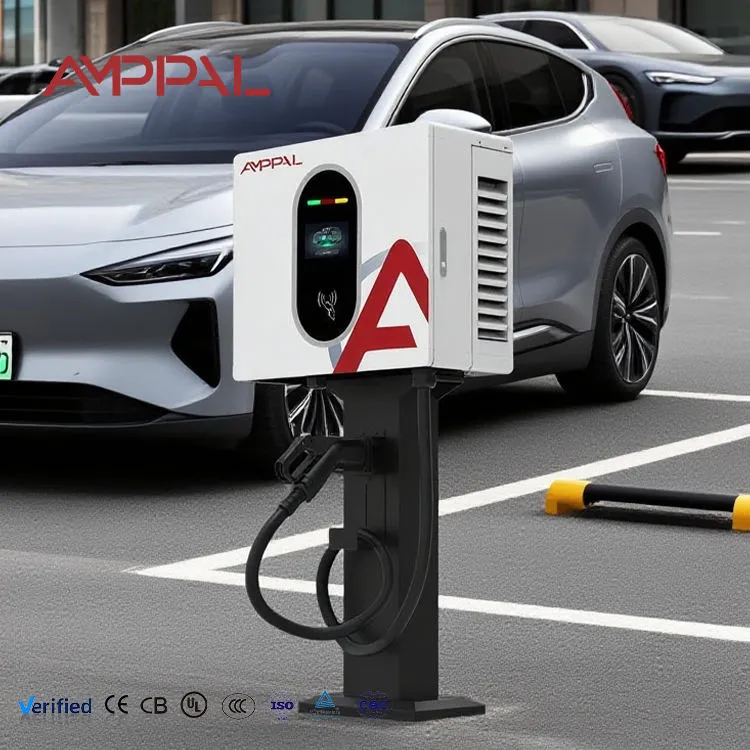

Concessionnaires automobiles et centres de service :Les techniciens peuvent recharger rapidement les véhicules lors des inspections avant livraison et des rendez-vous de service sans avoir besoin d'une baie de recharge dédiée.

Les chargeurs CC muraux d'AMPPAL conviennent également à la modernisation des structures de stationnement existantes. Puisqu’aucune excavation de plancher ou montage sur piédestal n’est requis, l’installation peut être réalisée en quelques heures plutôt qu’en quelques jours. Les chargeurs fonctionnent silencieusement, avec des niveaux de bruit inférieurs à 60 dB à un mètre, ce qui les rend acceptables pour les environnements résidentiels et de bureau sensibles au bruit.

Foire aux questions

Q : Quelle est la hauteur d'installation typique et la charge murale requise pour un chargeur CC mural AMPPAL ?

R : La hauteur de montage recommandée pour l'écran du chargeur et l'étui du connecteur est comprise entre 1,2 m et 1,5 m du sol fini. Cette gamme garantit un accès confortable aux utilisateurs de différentes hauteurs. La structure murale doit pouvoir supporter au moins quatre fois le poids du chargeur, soit une capacité de charge minimale de 140 kg pour le modèle WDC-20 de 35 kg et de 220 kg pour le modèle WDC-60 de 55 kg. Les murs en béton ou en briques pleines sont idéaux. Pour les installations de blocs creux ou de cloisons sèches, une plaque de support en acier doit être utilisée pour répartir la charge sur plusieurs montants. AMPPAL fournit un modèle de montage et les spécifications d'ancrage recommandées dans le manuel d'installation.

Q : Les chargeurs CC muraux AMPPAL peuvent-ils être installés à l'extérieur ?

R : Oui. Tous les chargeurs DC muraux AMPPAL sont dotés d'un indice de protection IP54 ou IP55, ce qui signifie qu'ils sont protégés contre la poussière et les jets d'eau provenant de toutes les directions. Les boîtiers sont fabriqués en alliage d'aluminium résistant à la corrosion et sont testés pour fonctionner à des températures de -30°C à +55°C. Pour les installations extérieures, un petit auvent de protection ou un surplomb de toit est recommandé pour protéger le chargeur de la lumière directe du soleil et des fortes pluies, bien que l'unité puisse résister à une exposition directe. L'étui du connecteur est conçu pour empêcher l'accumulation d'eau, et tous les joints externes sont stabilisés aux UV pour éviter toute dégradation. Si le chargeur est installé dans une zone côtière fortement exposée au sel, AMPPAL propose en option un revêtement de qualité marine pour une protection supplémentaire contre la corrosion.

Q : Quels connecteurs de charge sont compatibles avec les chargeurs CC muraux AMPPAL ?

R : Les chargeurs CC muraux AMPPAL prennent en charge les trois normes de connecteurs de charge rapide CC les plus courantes : CCS2 (Combined Charging System Type 2), CHAdeMO et GB/T. Chaque chargeur peut être configuré avec un ou deux connecteurs selon le modèle et les exigences régionales. Le connecteur CCS2 est standard pour les marchés européens et nord-américains, tandis que CHAdeMO est largement utilisé par les modèles japonais et certains modèles de véhicules électriques plus anciens. GB/T est requis pour le marché chinois. Les modèles de 20 kW et 30 kW disposent généralement d'un seul connecteur, tandis que les modèles de 40 kW et 60 kW peuvent être commandés avec des connecteurs doubles pour le chargement simultané de deux véhicules, avec une puissance partagée dynamiquement entre eux. AMPPAL utilise des câbles refroidis par liquide sur la version à double connecteur de 60 kW pour maintenir des températures de fonctionnement sûres pendant les sessions prolongées à courant élevé.

Q : Comment fonctionne l'équilibrage de charge dynamique sur les chargeurs CC muraux AMPPAL ?

R : L'équilibrage de charge dynamique est une fonctionnalité intégrée qui permet à plusieurs chargeurs AMPPAL sur le même service électrique de partager la capacité disponible sans dépasser la limite de demande maximale du site. Une unité principale ou un compteur d'énergie externe surveille la consommation totale de courant du bâtiment ou du groupe de recharge. Lorsque la charge totale approche la limite configurée, les chargeurs réduisent automatiquement leur puissance de sortie pour maintenir le système dans des limites de sécurité. Par exemple, si un site dispose d'un service de 100 A et de deux chargeurs de 60 kW, le système d'équilibrage de charge peut limiter chaque chargeur à 30 kW lorsque les deux sont actifs, mais permettre à un seul chargeur d'utiliser la totalité de 60 kW lorsque l'autre est inactif. Cette allocation intelligente évite le déclenchement des disjoncteurs, réduit les frais de demande de pointe du service public et permet d'installer davantage de chargeurs sur l'infrastructure existante sans mises à niveau électriques coûteuses. Les paramètres d'équilibrage de charge sont configurables via le portail cloud AMPPAL ou localement via l'interface de maintenance du chargeur.

Q : Quels protocoles de communication sont pris en charge pour l'intégration de la gestion de flotte ?

R : Les chargeurs CC muraux AMPPAL prennent en charge OCPP 1,6J, qui est la norme industrielle pour la communication ouverte entre les chargeurs de véhicules électriques et les systèmes de gestion centraux. Cela permet une intégration transparente avec des plateformes de gestion de flotte tierces telles que celles utilisées par les entreprises de logistique, les services de covoiturage et les opérateurs de transports en commun municipaux. De plus, les chargeurs prennent en charge Modbus TCP pour l'intégration du système de gestion de bâtiment local et MQTT pour le streaming de données IoT léger. La plateforme cloud AMPPAL fournit une API RESTful qui permet le développement de logiciels personnalisés pour les besoins spécifiques à la flotte, tels que l'authentification des conducteurs, l'affectation du véhicule au chargeur et les rapports sur la consommation d'énergie par centre de coûts. Tous les canaux de communication sont sécurisés avec le cryptage TLS et le micrologiciel du chargeur peut être mis à jour à distance via n'importe laquelle des interfaces réseau prises en charge. Pour les flottes équipées de marques de chargeurs mixtes, la conformité OCPP garantit que l'unité AMPPAL peut être contrôlée par un système de gestion de charge universel sans verrouillage propriétaire.

Q : À quelle fréquence les chargeurs CC muraux AMPPAL nécessitent-ils un entretien ?

R : Les chargeurs CC muraux AMPPAL sont conçus pour un entretien de routine minimal. Le boîtier entièrement scellé et les composants internes sans contact réduisent le besoin de nettoyage périodique ou de remplacement de pièces. Les intervalles de maintenance recommandés sont les suivants : tous les 6 mois, effectuez une inspection visuelle du boîtier, du connecteur et du câble pour détecter tout signe d'usure ou de dommage physique ; tous les 12 mois, vérifier toutes les connexions électriques et les valeurs de couple conformément au manuel d'entretien ; tous les 24 mois, remplacez le filtre à air sur les modèles à refroidissement par air pulsé (le filtre est remplaçable par l'utilisateur et son remplacement prend moins de cinq minutes). Les modules d'alimentation internes des modèles 40 kW et 60 kW sont remplaçables à chaud. Ainsi, si un module tombe en panne, il peut être remplacé sans mettre l'ensemble du chargeur hors tension. AMPPAL offre une garantie standard de 3 ans sur tous les chargeurs CC muraux, avec des packages de garantie prolongée en option jusqu'à 7 ans. La plateforme cloud fournit également des alertes de maintenance prédictive basées sur les données des capteurs internes, permettant aux opérateurs de résoudre les problèmes potentiels avant qu'ils n'entraînent des temps d'arrêt.
