Les déploiements de stockage d'énergie par batterie à grande échelle impliquent traditionnellement d'importants travaux d'assemblage sur site, entraînant des risques de planification, des défauts de câblage et des délais de mise en service prolongés pour les équipes de projet.Système de stockage d’énergie par batterie conteneurisé à l’échelle industriellefournit des unités de stockage de classe mégawatt prétestées et intégrées en usine, prêtes à être placées et connectées sur site. Cet article explore ses variantes à double capacité, son architecture de sécurité intégrée, ses flux de fabrication, ses retours d'expérience sur les projets réels et les principales considérations pour les développeurs et les équipes EPC évaluant les actifs de stockage d'énergie au format conteneur.
Sur cette page — Cliquez sur les liens pour accéder à la section

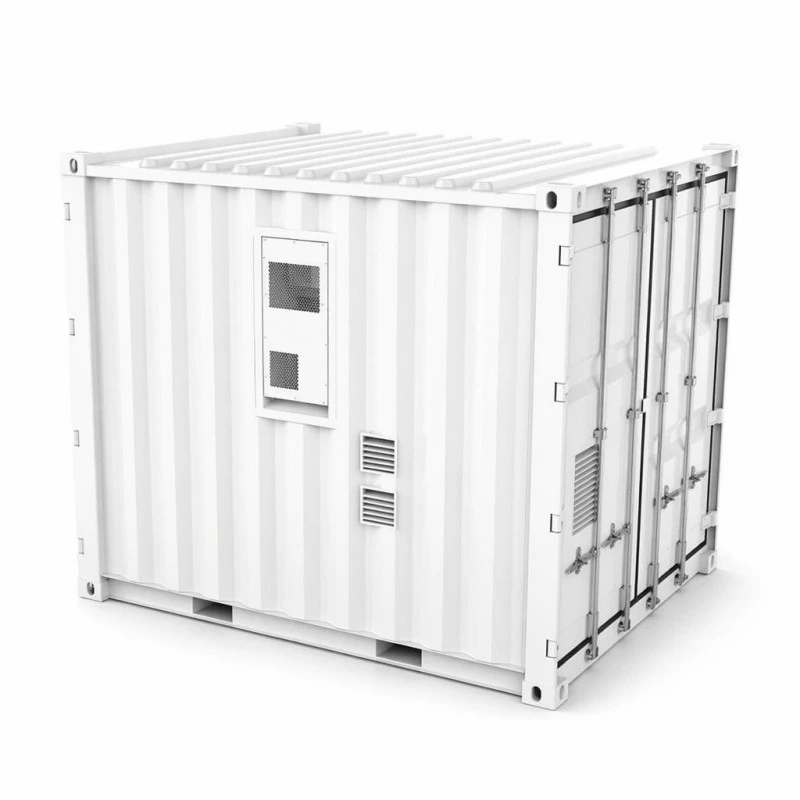

1. Ce qui arrive sur le camion pour les projets de stockage en conteneurs
Les projets conventionnels de stockage de mégawattheures réalisent la plupart des activités d’assemblage sur site. Les packs de batteries sont livrés sur des palettes, les structures de rack sont érigées localement, de grands volumes de câbles de terrain sont acheminés et connectés, et une grande partie du calendrier de mise en service est consacrée à la résolution des erreurs de câblage introduites lors de l'installation sur le terrain.Système de stockage d’énergie par batterie conteneurisé à l’échelle industrielleinverse cette séquence de projet typique.
L'ensemble complet de blocs-batteries, le matériel de circulation thermique refroidi par air, les doubles ensembles d'extinction d'incendie et le câblage de surveillance complet sont entièrement intégrés dans les installations de l'usine situées à Yueqing. Chaque sous-système est soumis à des tests combinés au niveau du système avant d'être expédié dans le boîtier de 3 048 x 2 438 x 2 591 millimètres. Une fois livré dans les locaux du projet, les équipes du site positionnent le conteneur sur des dalles de béton préparées, acheminent le câblage CC à entrée inférieure vers le matériel PCS et EMS du site, puis procèdent aux activités de mise en service. En déplaçant l'assemblage et la validation du système vers les flux de travail en usine, ces tâches critiques n'occupent plus la chronologie du chemin critique du projet, représentant la proposition de valeur fondamentale pour la sélection d'une solution de type conteneur plutôt que de systèmes de stockage discrets en rack.
2. Présentation de deux variantes de capacité et paramètres techniques de base
La même empreinte physique de conteneur prend en charge deux configurations de capacité énergétique distinctes, 1 060 kWh et 1 215 kWh. Le génie civil du projet, les spécifications des dalles en béton et les plans de levage des grues restent inchangés quelle que soit la variante sélectionnée, simplifiant ainsi les travaux de préparation du chantier avant la construction. L'architecture de chaîne diffère pour chaque configuration : 48 packs de batteries implémentent la topologie 4P264S pour 1 060 kWh (844,8 VDC nominal) et 55 packs implémentent la topologie 5P242S délivrant 1 215 kWh (774,4 VDC nominal). Les deux variantes maintiennent la sortie dans la fenêtre de fonctionnement largement acceptée de 680 à 950 V CC, compatible avec la plupart des plates-formes matérielles PCS à grande échelle.
Le courant de charge et de décharge standard s'élève à 200 A pour les deux versions fonctionnant à un taux de 0,5 C, alignant la sortie côté CC sur les exigences typiques de l'architecture de bus de projet. L'efficacité maximale au niveau du système atteint 88 pour cent, mesurée sur un cycle de charge-décharge complet, y compris la consommation d'énergie auxiliaire plutôt que les mesures uniquement de la batterie. Les performances de cycle de vie dépassent 8 000 cycles dans des conditions ambiantes de 0,5 °C et 25 °C tout en conservant un minimum de 80 % de capacité énergétique, et les plages de température ambiante de fonctionnement se situent entre 0 °C et +50 °C, ce qui correspond à la gestion thermique de la climatisation interne du conteneur.
| Catégorie | Paramètre | Modèle 1060 kWh | Modèle 1215 kWh |
|---|---|---|---|
| Côté CC | Capacité nominale | 1060 kWh | 1215 kWh |
| Type de cellule | LFP 3,2 V/314 Ah | LFP 3,2 V/314 Ah | |
| Chaîne du système de batterie | 4P264S | 5P242S | |
| Spécification du PACK | 70,4V314Ah | 70,4V314Ah | |
| NON. de PACKS | 48 pièces | 55 pièces | |
| Tension nominale | 844,8 V CC | 774,4 V CC | |
| Plage de tension | 680 ~ 950 V CC | 680 ~ 950 V CC | |
| Courant de charge/décharge standard | 200A | 200A | |
| Paramètres système | Efficacité du système | Efficacité MAX. 88 % à 0,5 C / 1 charge 1 décharge | Efficacité MAX. 88 % à 0,5 C / 1 charge 1 décharge |
| Durée de vie du système | > 8 000 fois (0,5 C à 25 ° C) Taux de rétention d'énergie ≥ 80 % | > 8 000 fois (0,5 C à 25 ° C) Taux de rétention d'énergie ≥ 80 % | |
| Méthode de câblage | Entrée inférieure DC | Entrée inférieure DC | |
| Taux de charge et de décharge | 0,5 CP | 0,5 CP | |
| Méthode de gestion thermique | Climatiseur intelligent refroidi par air | Climatiseur intelligent refroidi par air | |
| Protocole de communication | CAN/Eth/RS485 (4G en option) | CAN/Eth/RS485 (4G en option) | |
| Système de protection incendie | Aérosol et perfluorohexanone | Aérosol et perfluorohexanone | |
| Indice IP | IP54 | IP54 | |
| Taille du produit | 3048*2438*2591mm | 3048*2438*2591mm | |
| Poids du produit | 9500 kg | 10500 kg | |
| Exigences environnementales | Plage de température de fonctionnement | 0°C~+50°C | 0°C~+50°C |
| Plage d'humidité de fonctionnement | 0 ~ 95 % RH (sans condensation) | 0 ~ 95 % RH (sans condensation) | |
| Altitude de fonctionnement | 2 000 m (> 2 000 m Déclassement) | 2 000 m (> 2 000 m Déclassement) | |
| Attestation | PACK : CE ROHS UN38.3 FDS | PACK : CE ROHS UN38.3 FDS | |
| Garantie | 5 ans | 5 ans |
3. Sites de déploiement cibles pour le stockage conteneurisé à l'échelle des services publics
Plusieurs scénarios d’application réels bénéficient d’un stockage sur batterie pré-intégré à l’échelle du mégawatt. Les parcs industriels connaissant des pointes de charge de deux à quatre heures en soirée peuvent tirer parti des actifs de stockage pour modifier les habitudes de consommation en réponse aux cadres tarifaires en fonction de l'heure d'utilisation. Pour les sites dépendant de générateurs diesel, une variante de 1 060 kWh peut supporter des charges industrielles modérées pendant les périodes de panne typiques sans logistique complexe d'approvisionnement en carburant.
Les sites d'énergie renouvelable, notamment les parcs solaires et les installations éoliennes, déploient ces conteneurs pour stabiliser la production et capter la production qui autrement serait réduite. Les opérateurs de réseaux de distribution peuvent différer les mises à niveau coûteuses du matériel des sous-stations en mettant en œuvre un écrêtement des pointes d’alimentation pendant des périodes d’exploitation limitées. Les sites miniers éloignés et les projets insulaires représentent un autre atout clé ; Les salles de batteries construites à cet effet sur site s'avèrent souvent peu pratiques, ce qui fait de la livraison de conteneurs validés en usine la voie de déploiement la plus fiable. Lors de l'évaluation du matériel de stockage pour ces cas d'utilisation à grande échelle,Système de stockage d’énergie par batterie conteneurisé à l’échelle industrielleoffre une option prête à déployer évitant un assemblage de système approfondi sur site.
4. Workflow pour mettre en ligne un projet de stockage préfabriqué
L'exécution du projet commence par la préparation des travaux de génie civil. Les entrepreneurs construisent des dalles de béton plates conçues pour supporter des charges ponctuelles de 9 500 à 10 500 kilogrammes, installent des tranchées pour câbles menant à l'emplacement du conteneur et maintiennent un espace libre suffisant pour les fonctions de rejet de chaleur du climatiseur.
Les opérations de levage s'appuient sur du matériel de conteneur standard, notamment des pièces moulées d'angle. Les équipes de projet louent du matériel de gréage de barre d'écartement standard, éliminant ainsi le besoin d'équipement de levage fabriqué sur mesure. Une seule opération de placement de grue positionne l’unité complète sur sa fondation préparée.
La mise en service se déroule en trois phases distinctes après le placement. Les techniciens effectuent le câblage côté CC via des presse-étoupes à entrée inférieure se connectant au matériel PCS fourni sur site. L'étape suivante établit des liaisons de communication entre le matériel de surveillance interne du conteneur et les plates-formes EMS au niveau du projet, avec CAN, Ethernet et RS485 disponibles, ainsi qu'une fonctionnalité d'accès à distance 4G en option. Les activités d'acceptation finale comprennent les tests fonctionnels des relais de protection, la validation du cycle de charge-décharge de 0,5 CP et la vérification de l'exactitude des rapports SOC. Avec une préparation civile correctement réalisée, les activités de mise en service sur site prennent généralement deux à trois jours ouvrables après le placement du conteneur.
5. Architecture de sécurité intégrée et documentation de certification
Les deux agents d'extinction d'incendie indépendants constituent un élément central de la conception de la sécurité. Les systèmes aérosols agissent dans des boîtiers individuels et l'agent perfluorohexanone inonde tout l'intérieur du conteneur. Cette stratégie à double agent répond aux événements thermiques se produisant à différentes échelles physiques, une configuration de plus en plus demandée dans les spécifications d’assurance pour les grandes installations de stockage par batteries.
Le boîtier de conteneur classé IP54 avec câblage CC à entrée par le bas résiste à l'exposition à la pluie et à la poussière sur site, gardant les points de pénétration électrique discrets et bien protégés. Les packs de batteries individuels portent la documentation de conformité CE et RoHS. Les expéditions du système complet comprennent les documents UN38.3 et MSDS essentiels au transport international, au dédouanement et aux exigences d'assurance du projet.
Le matériel intelligent de climatisation modulée et refroidie par air maintient les ensembles de batteries dans des plages de température de fonctionnement étroites, plutôt que d'utiliser une simple commande de cycle marche-arrêt. Les spécifications opérationnelles définissent les conditions ambiantes de 0 °C à +50 °C, une humidité relative de 0 à 95 % sans condensation, plus une altitude maximale de 2 000 mètres avec un déclassement obligatoire des performances au-dessus de ce seuil d'élévation. Chaque conteneur terminé subit un cycle de charge-décharge à grande échelle de 0,5 CP avec des données d'enregistrement au niveau du pack collectées à l'intérieur de l'usine, avant que les portes du conteneur ne soient scellées pour l'expédition vers l'extérieur.
6. Flux de travail de fabrication en huit étapes à l'intérieur de l'usine de production de Yueqing
7. Vérification de la réalité du dimensionnement critique pour le stockage à l’échelle des conteneurs
Les équipes de projet doivent sélectionner des variantes de configuration en fonction des exigences réelles d'expédition au lieu de choisir automatiquement l'option de capacité énergétique la plus élevée. Bien que les conteneurs de 1 060 kWh et 1 215 kWh partagent les mêmes dimensions physiques, les tensions nominales des bus diffèrent considérablement. Les équipes d’ingénierie doivent vérifier que le matériel PCS cible prend entièrement en charge la fenêtre de fonctionnement en tension de l’unité sélectionnée avant de finaliser les bons de commande.
Les systèmes thermiques refroidis par air comportent des limites environnementales définies. Les sites soumis à des températures ambiantes régulières supérieures à +50 °C, ou les endroits tropicaux où le matériel de climatisation fonctionne en permanence sous une charge maximale, peuvent atteindre une stabilité supérieure de la température des cellules en utilisant des alternatives de stockage refroidies par liquide. Les devis de projet incluent des conseils francs concernant l’adéquation environnementale plutôt que de se limiter à la livraison du matériel après le déploiement.
Le matériel au format conteneur ne représente pas une solution économique adaptée aux besoins totaux de stockage inférieurs à environ 500 kWh. Les produits de stockage à l'échelle d'une armoire permettent de réduire les coûts de transport, d'opérations de grue et d'installation sur site pour des besoins de capacité plus faibles, et des gammes de produits alternatives existent pour répondre à ces échelles de projet.
8. Considérations relatives au levage, à l'expédition et aux douanes
Les poids unitaires sont de 9 500 kg (1 060 kWh) et 10 500 kg (1 215 kWh). Le transport utilise des camions à plateau associés à des équipements de grue aux deux extrémités du trajet d'expédition. Le matériel du chariot élévateur n'a pas une capacité de charge suffisante pour ces masses ; les plans de montage et l'accès aux grues sur site doivent être définis avant l'arrivée du camion dans les locaux de destination.
Étant donné que les batteries sont préchargées, ces conteneurs sont classés comme marchandises dangereuses UN3480. Les équipes de fabrication fournissent des rapports d'essais UN38.3 complets, des documentations MSDS et des déclarations d'emballage de marchandises dangereuses. Les planificateurs de projet devraient prévoir environ une semaine supplémentaire de délai de réservation au port d’origine par rapport aux expéditions standard de marchandises diverses.
Les conditions commerciales disponibles incluent FOB Ningbo ou Shanghai avec des options CIF sur demande. Chaque conteneur occupe un espace comparable à un emplacement pour conteneur high‑cube de 40 pieds. Le transport terrestre à l'intérieur du pays nécessite un dégagement de route pour une unité mesurant environ 3 mètres de large et pesant plus de 10 tonnes.
9. Garantie, maintenance de capacité et assistance sur site
Une garantie complète de cinq ans s'applique aux packs, aux ensembles de climatisation, au matériel d'extinction d'incendie et aux systèmes de surveillance comme un seul système complet livré. Les performances de capacité sont garanties pour une rétention d'énergie nominale d'au moins 80 % fonctionnant sous des profils de cyclage documentés de 0,5 C, avec un suivi de la dégradation faisant référence aux journaux de base des tests d'acceptation en usine.
Les packs de batteries prennent en charge les flux de travail de maintenance avec remplacement sur site. Les packs individuels dégradés peuvent être remplacés en quelques heures de travail sans nécessiter le démontage complet du conteneur ni la mise hors ligne du reste de la chaîne de batteries. L'accès à la surveillance à distance via CAN/Ethernet/RS485 et la connectivité 4G en option permettent aux équipes de service de récupérer des ensembles de données opérationnelles au niveau du pack, permettant une identification précoce de la dérive de capacité avant que les opérateurs n'observent les impacts sur les performances.
Les activités d'entretien annuel recommandées comprennent le nettoyage du filtre à air, la validation de la pression des agents anti-incendie, la revérification du couple aux bornes et les essais de performance de capacité. Le matériel de rechange est expédié dans un délai de cinq à sept jours ouvrables, selon les besoins.
10. Erreurs courantes de préparation du site qui retardent les délais du projet
11. Notes de terrain réelles issues des déploiements mondiaux de mégawattheures
Une entreprise de promotion immobilière opérant à Tachkent, en Ouzbékistan, a placé une unité de 1 060 kWh fin 2024 pour soutenir un complexe commercial tirant parti des différentiels tarifaires jour-nuit. Les ingénieurs du projet ont indiqué que les opérations génératrices de revenus avaient commencé neuf jours seulement après que la grue ait retiré le conteneur du transport à plat. Les travaux d'installation physique se sont déroulés rapidement ; la majorité du temps investi a été consacrée au travail de configuration du mappage des paramètres EMS basé sur RS485.
Un développeur de projets solaires à Antananarivo, à Madagascar, a associé la variante de conteneur de 1 215 kWh aux actifs de fermes photovoltaïques existantes. Les commentaires du site ont mis en évidence une charge de travail élevée du système de refroidissement dans des conditions d'exploitation locales à climat insulaire de chaleur élevée. L'équipe du projet a demandé une documentation officielle sur le déclassement à température ambiante élevée avant de passer des commandes d'unités de suivi.
Le personnel d'une entreprise minière basée à Almaty, au Kazakhstan, a déployé une unité de stockage de conteneurs fournissant une alimentation de secours à l'infrastructure de l'usine de traitement. Les superviseurs électriques du site ont fait l'éloge du flux de travail de placement des conteneurs à un seul levage, mais ont noté que les longueurs des queues de câbles de communication installées en usine nécessitaient un ajustement, car le positionnement du presse-étoupe d'entrée inférieur obligeait les chemins de tranchées de câbles à s'étendre quatre mètres plus loin que prévu initialement.
Pour ces déploiements et d’autres déploiements de stockage d’énergie à grande échelle,AMPPAfournit du matériel de stockage au format conteneur fabriqué en usine et destiné à plusieurs marchés internationaux.
12. Questions fréquemment posées
Quelle est la principale différence entre les deux variantes de conteneurs ?
Les différences résident dans la capacité totale d’énergie stockée et dans l’architecture interne des chaînes. La variante 1 060 kWh utilise 48 packs configurés en 4P264S délivrant une tension nominale de 844,8 V CC. La variante 1 215 kWh utilise 55 packs disposés en 5P242S délivrant une tension nominale de 774,4 V CC. Les deux partagent des dimensions physiques de conteneur extérieur exactement identiques.
Cette unité de stockage en conteneur inclut-elle du matériel PCS ?
Non. Ce matériel représente un actif de stockage uniquement côté DC. Il se connecte en externe aux systèmes PCS ou EMS fournis par le projet via des interfaces CAN, Ethernet ou RS485 ; La fonctionnalité d'accès à distance 4G peut être sélectionnée en tant que configuration facultative.
Comment cette unité est-elle transportée à l’international ?
Elle expédie des marchandises dangereuses classées UN3480 par fret à plateau ou en conteneurs. La documentation complète du rapport d'essai UN38.3 ainsi que la fiche signalétique sont fournies par le côté fabrication.
Quelles sont les spécifications standard de courant de charge-décharge ?
Les deux variantes de conteneur fonctionnent avec un courant de charge-décharge standard de 200 A, à un taux de 0,5 CP et en restant dans la fenêtre de tension de fonctionnement de 680 à 950 V CC.
Combien de temps dure normalement la mise en service sur site ?
En supposant que les travaux de génie civil et la préparation des plates-formes soient terminés, le câblage CC, les poignées de communication et les tests de réception devant témoin prennent normalement deux à trois jours ouvrables.
À quelle valeur réelle d’efficacité des systèmes les équipes de projet peuvent-elles s’attendre ?
L'efficacité maximale au niveau du système atteint 88 % en fonctionnement dans des conditions de 0,5 °C, mesurée sur un cycle complet de charge et de décharge et incluant toute la consommation électrique du système auxiliaire, et non les mesures de la batterie uniquement.
Quelle est la performance typique du cycle de vie ?
Plus de 8 000 cycles sous une température de 0,5 °C à une température ambiante de 25 degrés Celsius, maintenant une rétention d'énergie minimale de 80 %. Les conditions de site à température plus élevée raccourcissent les performances de cycle de vie réalisables dans la pratique.
Quel délai de livraison s’applique au matériel de stockage de conteneurs de spécifications standard ?
Cycle de production de trente à quarante jours ouvrables pour les unités standard. Les activités de réservation de marchandises dangereuses au port d’origine ajoutent environ une semaine supplémentaire au calendrier global des traversées.
