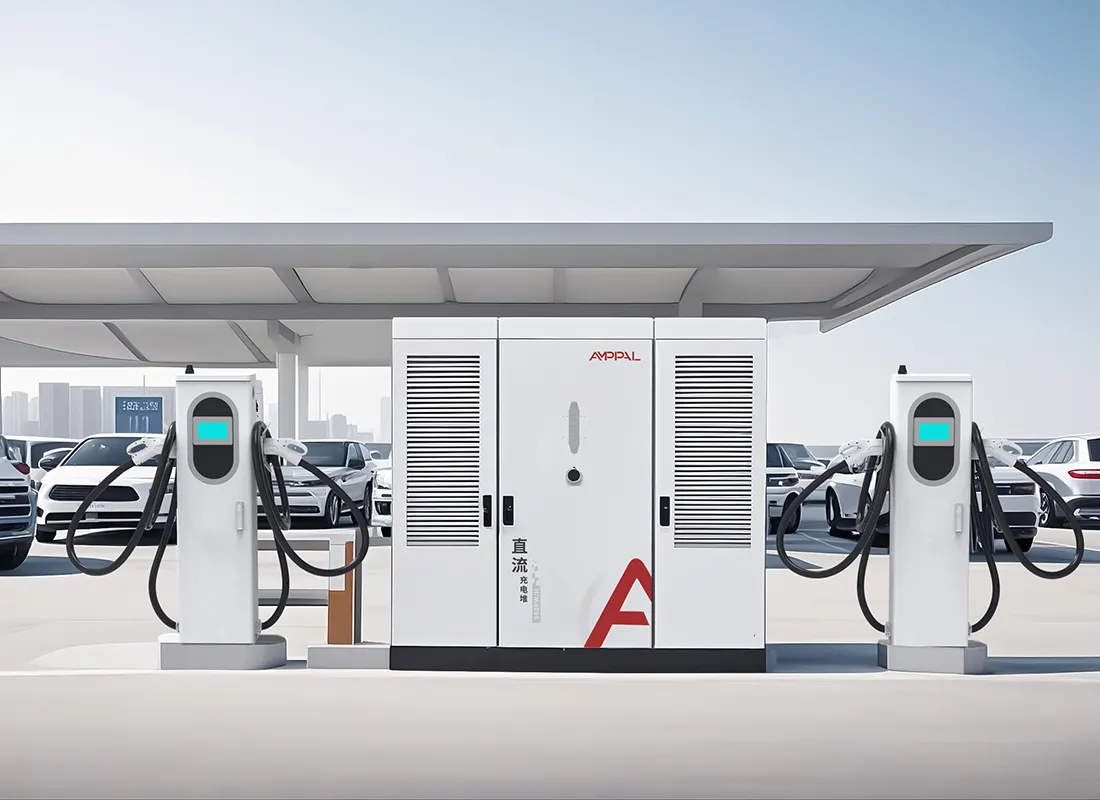

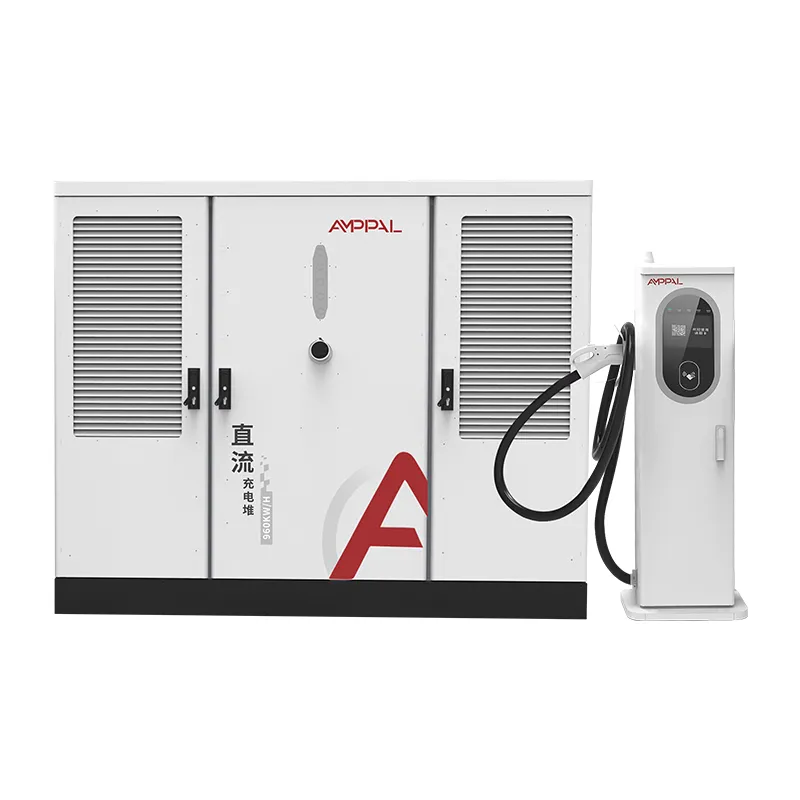

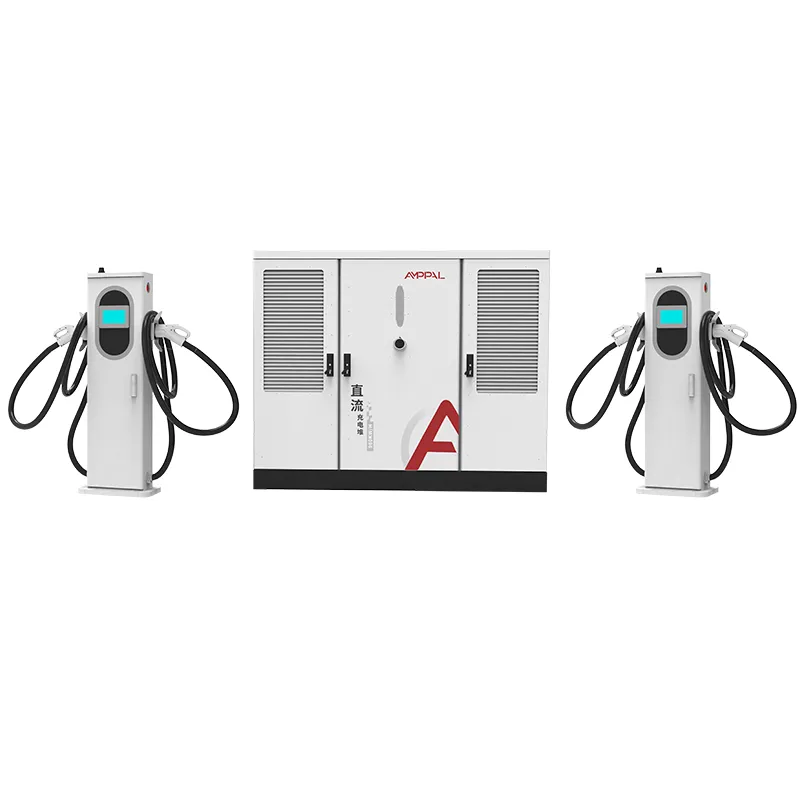

Chargeur EV ultra-rapide de type divisé de 720 kW pour les flottes de véhicules électriques robustes

Passage de 2 à 16 pistolets sur une seule armoire

Un site de recharge est un pari sur un chiffre que personne ne connaît : combien de voitures apparaîtront au cours de la troisième année. La série AF-DC-720 est conçue pour perdre ce pari avec élégance.

L'armoire est fixée à 720 kW, mais le nombre de prises est un cadran et non une décision. Deux ou seize terminaux se connectent à la même armoire, partagent le même pool d'énergie et font rapport au même backend OCPP. Vous commencez petit là où le trafic est incertain, et vous développez là où il est prouvé.

Cette page présente le chemin de l'expansion, le comportement de la file d'attente à différents nombres d'armes et le rythme d'investissement par étapes qui fonctionne pour les budgets réels des stations.

La tendance que nous observons dans plus de 40 pays d’exportation est cohérente : les opérateurs qui mettent en phase leurs terminaux battent les opérateurs qui devinent la taille finale dès le premier jour.

Pourquoi Gun Count définit l'expérience client

Peak Power vend le projet ; le décompte des armes à feu décide si les conducteurs reviendront. La relation entre eux mérite d’être examinée de plus près.

Plus d'armes signifient des attentes plus courtes, même lorsque le pool de 720 kW reste inchangé, car la puissance par session diminue avant qu'un conducteur ne soit refoulé.

Un site de 16 canons avec 720 kW donne à chaque session active environ 45 kW en moyenne, suffisamment pour une charge lente mais complète ; un site de 4 canons donne 180 kW par voiture.

Le calcul des files d'attente est simple : avec 16 armes et une session moyenne de 15 minutes, le site nettoie environ 60 véhicules par heure lorsqu'il est pleinement utilisé.

Baies rapides et baies lentes peuvent coexister : affectez des bornes 600A refroidies par liquide aux camions et 250A refroidies par air aux voitures sur la même armoire.

Les terminaux peuvent être répartis par lots, de sorte que la même armoire dessert 4 canons ce trimestre et 8 le trimestre suivant sans deuxième salle électrique.

Le contrôle OCPP à distance vous permet de limiter la puissance du pistolet pendant les heures de pointe du réseau et de la lever la nuit, ce qui change l'expérience sans changer de matériel.

Spécifications techniques

Scénarios de planification pour les stations de 720 kW

Les sites d'autoroutes Greenfield ouvrent avec 4 canons et en ajoutent 4 de plus tous les six mois à mesure que le trafic arrive à maturité.

Des pôles urbains où le propriétaire accorde dès maintenant de l'espace au sol pour le cabinet et des positions terminales au fur et à mesure que les locataires s'inscrivent.

Hybrides dépôt-plus-public : 2 baies robustes refroidies par liquide pour la flotte, 6 baies refroidies par air pour le public, le tout dans une seule armoire.

Recharge temporaire ou événementielle où une configuration à 16 bornes est installée pendant une saison et partiellement supprimée par la suite.

Appels d'offres en plusieurs étapes dans lesquels le service public approuve une fois une capacité de 720 kW et l'opérateur échelonne le matériel.

Logique de partage de puissance sur 2 à 16 prises

Le contrôleur traite 720 kW comme un pool et chaque terminal comme un robinet. Lorsqu'une session démarre, le pool vérifie sa demande par rapport à ce qui est gratuit et accorde le pouvoir ; les sessions déjà en cours ne sont pas interrompues, ils voient simplement le pool se rétrécir autour d'eux.

Lors de 16 sessions actives, chaque voiture obtient environ 45 kW, ce qui fait passer un VE moyen de 20 % à 80 % en une heure environ. Lors de 4 sessions actives, chaque voiture peut consommer jusqu'à 180 kW, et un seul véhicule peut consommer la totalité de 720 kW si rien d'autre n'est en charge.

Le paramétrage des priorités dans OCPP permet à un opérateur de protéger les baies de sa flotte : un dépôt peut plafonner les terminaux publics à 30 kW tout en garantissant 600 A pour ses propres camions. Tout cela est de la configuration, pas de l'ingénierie.

Les demandes de tension comptent également. La plage de sortie de 300 à 1 000 V CC couvre les voitures de classe 400 V et les camions de classe 800 V sur le même bus, de sorte qu'aucune arme n'est bloquée par l'architecture.

Tests de conformité et assurance qualité

La flexibilité d'extension ne signifie rien si la certification ne couvre pas la configuration que vous expédiez, chaque combinaison est donc testée en tant que système.

Les homologations UL 2202-2022 et UL 2231-2 s'appliquent aux armoires de 2 à 16 prises, et pas seulement à une configuration de référence.

Les tests de boîtier IP54 couvrent l'armoire et les terminaux ; les échantillons sont testés au jet d’eau et à la poussière conformément au programme de référencement.

Le facteur de puissance est mesuré à pleine charge sur chaque armoire et doit être ≥0,99 avant la sortie.

Un rodage de 48 heures fait fonctionner chaque unité à travers des cycles de charge partielle, de charge complète et sans charge, avec des données enregistrées par numéro de série.

Les contrôles de qualité en usine comprennent des audits de couple, des contrôles d'acheminement des câbles et un test final d'insertion des connecteurs sur chaque pistolet.

À l'intérieur de notre usine : du soudage robotisé jusqu'au test final

Étape 1. Le poinçonnage CNC et la découpe laser façonnent les boîtiers à partir de bobines d'acier revêtues.

Étape 2. Les robots de soudage FANUC assemblent les cadres ; Les presses plieuses TRUMPF plient les panneaux extérieurs.

Étape 3. Le revêtement en poudre et le durcissement au four confèrent à la finition classée IP54 sa durabilité.

Étape 4. Le câblage CA des disjoncteurs et de la distribution s'effectue sur la ligne CA ; L'assemblage du module DC se fait séparément.

Étape 5. Le contrôleur d'allocation est flashé avec la configuration OCPP et du nombre de terminaux du client.

Étape 6. Un test de charge complet de 720 kW vérifie l'efficacité, le facteur de puissance et l'ondulation de sortie.

Étape 7. Les unités effectuent un rodage de 48 heures ; tout défaut déclenche une reprise et un nouveau cycle de test.

Étape 8. Inspection finale et mise en caisse ; la capacité annuelle de l'usine dépasse le million d'unités et les livraisons en 2024 ont dépassé le million.

Guide de dimensionnement : armes à feu, puissance et comportement en file d'attente

Commencez par la file d'attente que vous accepterez. Si une attente de 10 minutes est la limite, une station a besoin d'environ un pistolet pour 12 véhicules et par heure de demande de pointe. Cette règle empirique place une aire d'autoroute très fréquentée entre 8 et 16 canons et un site de petite ville entre 2 et 4.

Vérifiez ensuite la puissance par arme. En dessous d'environ 40 kW en moyenne, les séances durent plus d'une heure et les chauffeurs partent. Si vos prévisions placent la puissance moyenne en dessous de 40 kW, la réponse est moins d’armes, pas plus.

N'achetez pas 16 canons pour un site d'une capacité de 720 kW et d'un volume quotidien de 20 voitures. Le cabinet le soutient, mais le modèle de file d’attente n’en a pas besoin et l’investissement dans le terminal reste inactif. Commencez à 4, passez à 8, surveillez les données.

Une remarque honnête : si votre site ne dépassera jamais 4 canons et ne verra jamais de camions, une unité intégrée d'une classe de puissance inférieure est la solution la moins chère. La flexibilité de l'architecture divisée a un prix, et vous ne devriez pas le payer pour un terrain de coin.

Pourquoi les exploitants de sites choisissent AMPPAL pour leur croissance

Les terminaux sont commandés par lots pour une armoire, de sorte que la deuxième extension coûte le transport du terminal et non une nouvelle installation électrique.

Livraison sous 15 à 20 jours ouvrables après l'approbation du dessin et quantité minimale de commande d'un conteneur, ce qui convient aux déploiements progressifs.

Marque OEM/ODM, longueurs de câbles personnalisées et mélanges de connecteurs par lot, afin que chaque extension puisse suivre le marché.

Répertorié UL 2202-2022 et UL 2231-2 ; CE, CB et TUV pour les autres régions.

Un fabricant fondé en 2014 avec plus de 260 employés et plus de 40 pays d'exportation, ainsi que plus de 200 stations que nous exploitons nous-mêmes.

Mise en caisse, chargement de conteneurs et documents

L'armoire est emballée dans une caisse en bois à structure en acier avec des pattes de levage ; les terminaux sont palettisés avec des câbles enroulés et des connecteurs rembourrés. Les plans de chargement sont établis par commande, de sorte qu'un conteneur high-cube de 40 pieds prend l'armoire ainsi que le lot de terminal que vous avez réellement commandé.

Les conditions sont FOB Ningbo ou CIF à destination. L'ensemble de documents, la facture, la liste de colisage, le connaissement et les rapports de test UL quittent notre bureau dans les 3 jours ouvrables suivant la navigation.

Pour les projets par étapes, nous pouvons diviser les expéditions, en envoyant d'abord au cabinet, puis par lots terminaux, avec des documents séparés à chaque fois.

Assistance après-vente et service sur le terrain

Garantie standard de deux ans sur l'armoire, les terminaux, les modules et le contrôleur.

Bornes de rechange et modules d'alimentation en stock ; échange entre navires en cas de défaillance de la garantie dans les 5 jours ouvrables.

Diagnostics OCPP à distance pour les paramètres de file d'attente, les plafonds d'alimentation et les journaux de défauts, sans visite d'un technicien.

Conseils de mise en service pour chaque lot d'extension, y compris une liste de contrôle pour l'ajout de pistolets à une armoire en cours d'exécution.

Mises à jour du micrologiciel et modèles de configuration partagés avec chaque client, afin que les nouveaux terminaux rejoignent automatiquement le pool.

Notes d'utilisation pour les configurations multi-pistolets

Faux : ajouter des terminaux au-delà des 16 prises nominales. À droite : arrêtez-vous à 16 heures et commandez un deuxième cabinet lorsque la file d'attente l'exige.

Faux : régler chaque arme à la puissance maximale dans le backend OCPP. À droite : configurez les plafonds par terminal afin que le pool ne soit pas épuisé par un seul décrochage.

Faux : laisser les bornes inutilisées alimentées en hiver. À droite : utilisez le mode veille par prise pour réduire les pertes au ralenti.

Faux : mélanger des régions 50 Hz et 60 Hz sur un seul chargeur partagé. À droite : vérifiez que l'entrée du site correspond à AC480V ±10 % à 50/60 Hz avant l'installation.

Faux : ignorer le nettoyage trimestriel du filtre sur les terminaux refroidis par air à mesure que le nombre d'armes augmente. À droite : programmez la maintenance des terminaux selon un calendrier qui évolue en fonction du nombre de points de vente.

Ce que disent les opérateurs de gare après six mois

Un exploitant d'autoroutes au Texas, aux États-Unis, a ouvert ses portes avec 6 pistolets sur une armoire de 720 kW et a étendu son équipement à 12 après cinq mois. Son constat : le deuxième lot de terminaux a été mis en ligne en deux jours, et l'armoire n'a jamais eu besoin d'être ouverte pendant l'agrandissement.

Un responsable d'un dépôt de bus à Bakou, en Azerbaïdjan, utilise 16 armes sur une seule armoire et se plaint seulement que le tableau de bord de l'OCPP ne montre pas l'historique des sessions par arme suffisamment loin pour ses rapports mensuels. Le matériel lui-même a enregistré une disponibilité de 99,2 %.

Un développeur de centre commercial à Dubaï, aux Émirats arabes unis, a commencé avec 4 pistolets de 720 kW et décrit la file d'attente comme gérable, mais admet qu'il a sous-estimé le nombre de conducteurs qui chargeraient pendant les heures de pointe du soir et prévoit une deuxième armoire plutôt que de pousser les 16 pistolets à cet endroit.

FAQ: Scaling Your Station

Q : L’armoire de 720 kW peut-elle vraiment démarrer avec 2 pistolets ?

R : Oui, la commande minimum est de 2 terminaux ; d'autres sont ajoutés plus tard contre le même cabinet.

Q : Combien de temps faut-il pour ajouter des terminaux à une station en cours d'exécution ?

R : Généralement un jour ouvrable pour le montage, le câblage et la configuration OCPP.

Q : Qu'arrive-t-il à la puissance par arme à mesure que le site se remplit ?

R : La piscine se divise également sur demande ; à 16 sessions, chacun obtient environ 45 kW, à 4 sessions environ 180 kW.

Q : Ai-je besoin d’un chargeur plus grand si j’ajoute des armes plus tard ?

R : Non, la puissance de 720 kW reste la même ; seul le matériel de prise change.

Q : Les camions et les voitures peuvent-ils partager l’armoire ?

R : Oui, avec des bornes refroidies par liquide de 600 A pour les camions et des bornes refroidies par air de 250 A pour les voitures.

Q : 16 armes sont-elles la limite stricte ?

R : Oui par armoire ; au-delà, ajoutez un deuxième meuble et gardez les sites séparés en OCPP.

Q : Quels connecteurs les terminaux peuvent-ils transporter ?

A : CCS1, CCS2, GB/T, CHAdeMO et NACS, attribuables par terminal.

Q : Quel est le délai de livraison pour un déploiement progressif ?

R : Chaque lot est expédié 15 à 20 jours ouvrables après l'approbation du dessin, donc le phasage ne vous ralentit pas.
