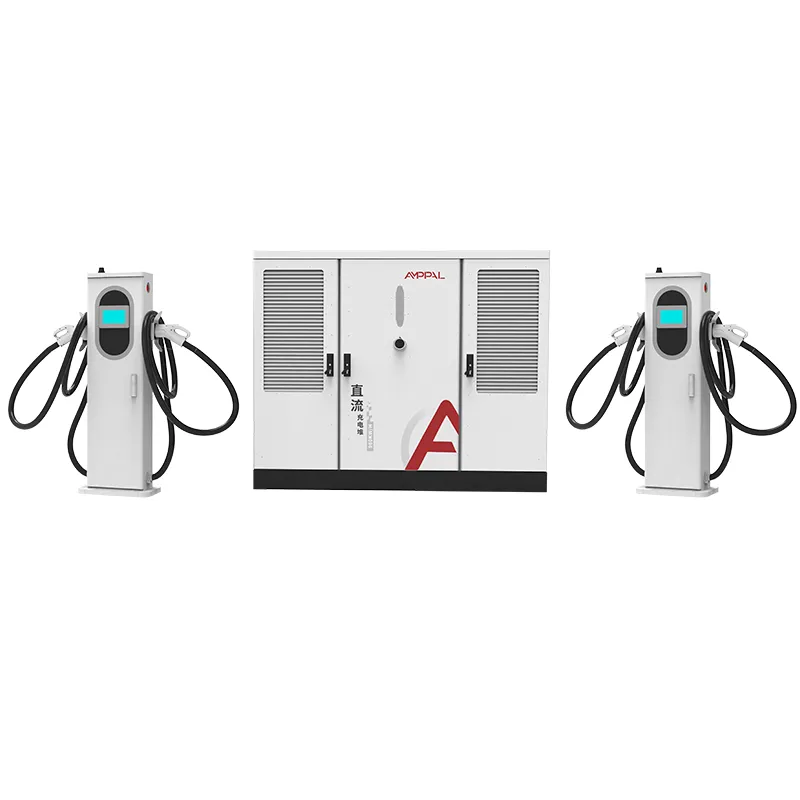

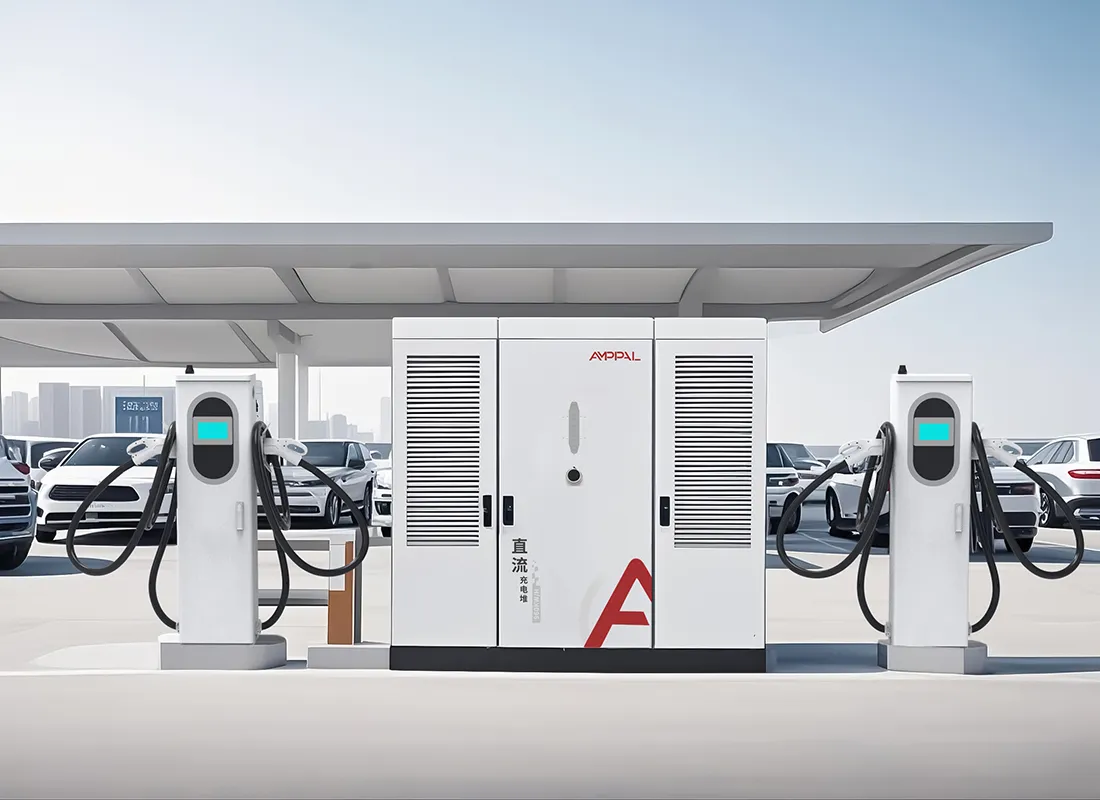

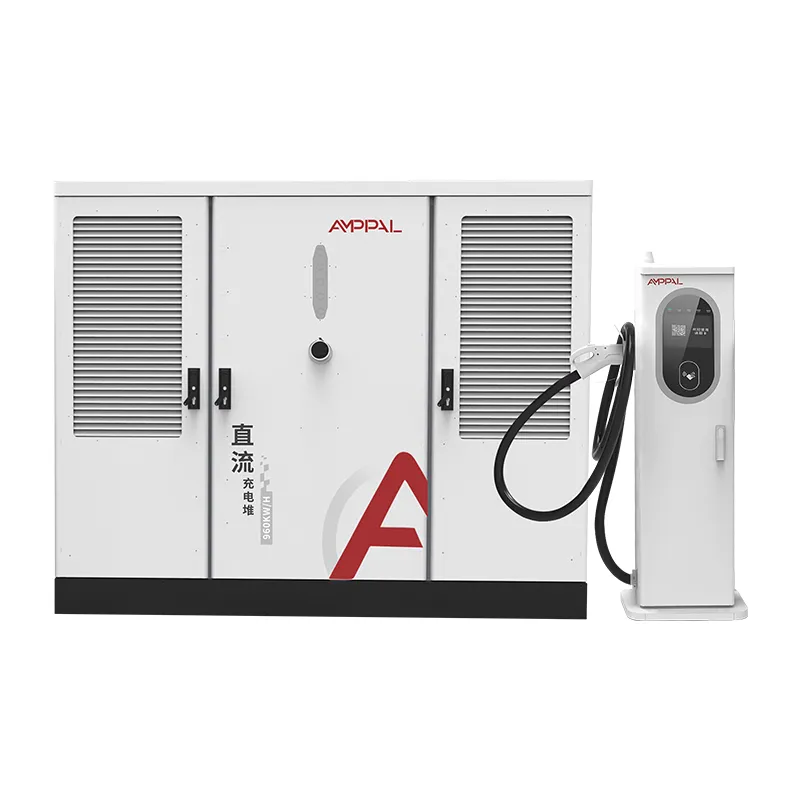

Système de recharge EV DC divisé haute puissance 800 kW pour les centres de recharge commerciaux

Ce que couvrent réellement les certificats UL

L’Amérique du Nord n’accepte pas la marque CE comme preuve qu’un chargeur peut être installé en toute sécurité. Il accepte une homologation, et pour les équipements de charge rapide CC, cette homologation est UL.

Ce système de type divisé de 800 kW est conforme à la norme UL 2202-2022, la norme relative aux équipements du système de recharge des véhicules électriques, et à la norme UL 2231-2, la norme relative au système de protection du personnel qui protège l'opérateur contre les chocs électriques. Les deux sont imprimés sur la plaque signalétique et tous deux survivent à l'inspection de l'autorité compétente.

Cette page explique les deux normes, la conception d'entrée nord-américaine de 480 V et les points de conformité qui empêchent les projets d'être retravaillés.

Nous devons être directs sur ce que cette page n'est pas : il ne s'agit pas de conseils juridiques et les codes locaux varient selon l'État et le comté. Il s'agit d'une image pratique de la façon dont un système répertorié de 800 kW surmonte les obstacles que nous voyons le plus souvent dans les projets américains et canadiens.

Accès au marché nord-américain : UL vs CE

La différence entre un marquage CE et une liste UL ne réside pas dans la paperasse. Il s’agit de savoir si l’équipement peut légalement être installé et assuré.

CE est une auto-déclaration du fabricant ; UL est une liste tierce soutenue par des inspections d'usine et des audits de suivi.

La plupart des juridictions américaines, des services publics et des assureurs exigent une liste de laboratoires d'essais reconnus à l'échelle nationale, ce que CE ne fournit pas à lui seul.

UL 2202-2022 couvre l'équipement du système de charge dans son ensemble : boîtier, câblage, circuits d'entrée et circuits de sortie.

UL 2231-2 couvre le système de protection du personnel, la chaîne de verrouillage de sécurité entre le connecteur et la sortie CC.

Avec les deux inscriptions, le système de 800 kW est prêt à être autorisé sans évaluation technique personnalisée dans la plupart des États.

Pour le Canada, le même équipement peut être évalué par rapport à ses homologues de la CSA ; nos fichiers UL prennent en charge ce chemin.

Spécifications techniques

Sites américains et canadiens construits pour 800 kW

Stations du corridor interétatique où un service triphasé de 480 V existe déjà et où la capacité souscrite est de 800 kW.

Les relais routiers et les aires de repos soumissionnent sur les programmes NEVI ou financés par l'État qui nécessitent des équipements répertoriés.

Les chantiers d'entreprise et de flotte remplacent l'infrastructure diesel par une recharge CC haute puissance.

Lieux commerciaux et de divertissement avec de grands parkings et un seul transformateur dédié.

Projets pilotes de services publics démontrant la recharge à haute puissance sur le réseau de distribution.

Structures de stationnement dans les aéroports et les transports en commun où un seul service 480 V alimente plusieurs zones de recharge.

De l'entrée de service 480 V à la sortie CCS1

L'armoire est conçue autour de la norme commerciale nord-américaine : AC480V ±10 % à une entrée triphasée 50/60 Hz. Aucun transformateur élévateur n'est nécessaire entre un service standard de 480 V et l'armoire ; l'étage redresseur se convertit directement en bus 300-1000VDC.

La correction du facteur de puissance maintient l'entrée à ≥0,99, ce qui maintient la mesure de la demande propre et évite les pénalités sur les tarifs commerciaux qui facturent la puissance réactive.

Le pool de 800 kW alimente 2 à 16 terminaux. Chaque borne négocie son courant avec le contrôleur, ainsi un stand refroidi par liquide de 600 A et un stand refroidi par air de 250 A cohabitent sur la même armoire, et les connecteurs de sortie suivent le marché : CCS1 pour l'Amérique du Nord, avec NACS disponible.

Les défauts à la terre et la protection du personnel sont gérés à l'intérieur de l'armoire conformément à la norme UL 2231-2, et la station se connecte aux backends OCPP 1.6 ou 2.0 pour la gestion de la charge et le contrôle à distance.

La chaleur est gérée par le système de refroidissement de l'armoire, de sorte que l'indice sonore ≤ 65 dB reste valable même à pleine puissance. Cela est important dans les terrains commerciaux où la limite de propriété d'un voisin se trouve à proximité de l'aire d'équipement.

Marquage UL, NEC 625 et acceptation AHJ

L'autorisation est le moyen pour l'équipement répertorié d'être rentabilisé. Trois documents comptent au moment de l’inspection et nous les fournissons tous.

La marque UL sur la plaque signalétique, correspondant au numéro de modèle dans notre fichier de référencement, est ce que l'inspecteur photographie.

L'article 625 du NEC couvre l'installation d'équipements de recharge pour véhicules électriques ; notre manuel d'installation mappe l'armoire à ses exigences en matière d'alimentation, de surintensité et de moyens de déconnexion.

La NFPA 70 est le code lui-même, et l'article 625 se trouve à l'intérieur ; L'examen de l'AHJ se concentre sur la mise à la terre, la liaison et la déconnexion en vue.

Nous fournissons les rapports de test UL et le certificat de conformité pour les gammes de série spécifiques expédiées.

La documentation côté entrée comprend le schéma de câblage 480 V et les programmes de couple pour la connexion de service.

Pour les projets financés, notre documentation UL correspond aux listes d'équipements que NEVI et les programmes d'État exigent des soumissionnaires.

Processus de production pour les unités homologuées UL

Étape 1. Les boîtiers sont poinçonnés et découpés au laser à partir de bobines d'acier, puis soudés par robot sur les lignes FANUC.

Étape 2. Les presses plieuses TRUMPF forment les panneaux ; le revêtement en poudre et le durcissement suivent.

Étape 3. La distribution CA est câblée sur la ligne CA avec des composants reconnus UL et des terminaisons à couple contrôlé.

Étape 4. Les modules redresseurs et le panneau de protection du personnel sont installés sur la ligne CC.

Étape 5. Chaque armoire est testée en charge jusqu'à 800 kW avec des contrôles de facteur de puissance, d'ondulation et de protection enregistrés.

Étape 6. Un rodage de 48 heures fait fonctionner l'unité ; les journaux sont liés au numéro de série.

Étape 7. Des échantillons d'inspection de suivi UL sont prélevés de la production conformément au programme de référencement.

Étape 8. Inspection finale et mise en caisse ; l'usine a expédié plus d'un million d'unités au total jusqu'en 2024.

Ce chargeur est-il adapté au calendrier de votre projet ?

Choisissez le système homologué UL de 800 kW lorsque votre projet se déroule aux États-Unis ou au Canada, lorsqu'un bailleur de fonds ou un service public nécessite un équipement répertorié ou lorsque votre AHJ n'accepte pas le matériel CE uniquement. C’est également le bon choix lorsque vous souhaitez un modèle couvrant une croissance de 2 à 16 armes.

Ne le choisissez pas pour un seul coin de vente au détail de 2 armes sur un marché sans application des normes UL ; l'inscription a un coût, et une unité CE uniquement fera le travail là-bas.

Vérifiez votre capacité de service avant de commander : l'armoire a besoin d'une puissance réelle de 800 kW au service de 480 V, plus un espace pour le démarrage et le comptage. Nous envoyons une liste de contrôle des données du site avec le devis et nos ingénieurs l'examinent avant que vous ne vous engagez.

Les délais de livraison diffèrent également de ceux des marchés CE uniquement : les cycles de production répertoriés UL suivent le même calendrier de 15 à 20 jours ouvrables, mais certains projets américains ont besoin des documents de référencement plus tôt pour les demandes de financement. Demandez le dossier de documentation lorsque vous demandez un prix, et non après avoir remporté l'offre.

Et si votre projet est purement spéculatif, sans site, sans contrat de service public et sans permis pour l'instant, attendez avant de commander. Le matériel se conserve ; le parking pourrait ne pas l'être.

Pourquoi AMPPAL pour les équipements de charge homologués UL

Les normes UL 2202-2022 et UL 2231-2 sont répertoriées, avec des audits de suivi en usine déjà en place.

Livraison sous 15 à 20 jours ouvrables après l'approbation du dessin ; MOQ à partir d'un conteneur.

OEM/ODM : marque nord-américaine, jeux de connecteurs NACS ou CCS1 et longueurs de câbles personnalisées.

Ensemble de documentation pour les courtiers et les AHJ : rapports UL, certificats d'origine et schémas de câblage.

Un fabricant basé à Yueqing, fondé en 2014, exportant vers plus de 40 pays, dont les États-Unis et le Canada.

Palettisation, levage et livraison

L'armoire est expédiée dans une caisse à ossature d'acier mesurant environ 2 300 x 1 900 x 1 150 mm avec quatre points de levage ; les bornes sont palettisées avec des câbles enroulés et des connecteurs protégés. Un conteneur high-cube de 40 pieds peut accueillir l'armoire ainsi que jusqu'à huit terminaux.

Les conditions de livraison sont FOB Ningbo ou CIF vers un port américain ou canadien. Les documents, la facture, la liste de colisage, le connaissement, les rapports de test UL et le certificat d'origine sont délivrés dans les 3 jours ouvrables suivant le chargement.

La caisse comprend un schéma de montage pour l'armoire de 2 200 mm de hauteur, et notre guide de mise en service couvre les options de chariot élévateur et de grue pour le site.

Réseau de service et conditions de garantie

La garantie standard de deux ans couvre l'armoire, les bornes, les modules de puissance et le contrôleur de protection.

Échange entre navires en cas de défaillance de la garantie ; expédition de remplacement sous 5 jours ouvrés à partir de notre stock.

Diagnostics OCPP à distance et mises à jour du micrologiciel gérés par nos ingénieurs dans tous les fuseaux horaires.

Kits de pièces détachées pour les clients nord-américains : fusibles, connecteurs et cartes de contrôle conservés en rayon.

Les conseils d'entretien annuel comprennent des revérifications du couple après la première année et une inspection de l'usure des connecteurs tous les 6 mois.

Notes d'utilisation pour les installations nord-américaines

Faux : alimenter l'armoire à partir d'un service 208V. À droite : fournir 480 V CA ± 10 % en triphasé, comme le suppose la liste UL.

Faux : omettre les moyens de déconnexion à la vue de l'équipement. À droite : installez le sectionneur conformément à NEC 625 et à notre schéma de câblage.

Faux : mise à la terre via le conduit seul. À droite : faites passer un conducteur de mise à la terre dédié à l'équipement conformément au manuel d'installation.

Faux : en supposant que la liste UL couvre un terminal tiers non répertorié. À droite : utilisez les terminaux fournis avec le système répertorié.

Faux : sauter la procédure pas à pas de l'AHJ avant de mettre sous tension. À droite : invitez l’inspecteur avec le dossier UL et les rapports d’essais en main.

Commentaires des opérateurs sur les installations homologuées UL

Un réseau de recharge en Californie, aux États-Unis, a mis en service deux armoires de 800 kW sur un site de couloir et a réussi l'inspection dès la première visite. Seul reproche du chef de projet : la caisse est arrivée deux jours plus tard que le devis de camionnage, ce qui a repoussé la mise en service à un week-end.

Un entrepreneur de services publics de l'Ontario, au Canada, a utilisé les schémas de câblage 480 V pour pré-soumettre les travaux électriques. Son retour était que le programme de couple lui avait évité un appel de retouche, même s'il aurait souhaité que le câble du terminal soit plus long de 0,5 m pour son agencement de stand.

Un exploitant de flotte dans l'Ohio, aux États-Unis, utilise 10 pistolets par armoire pour son parc de camions. Après neuf mois, le loquet du connecteur d'un terminal devait être remplacé ; la pièce de rechange entre navires est arrivée en quatre jours et le reste de la station n'a jamais cessé de se charger.

FAQ : Certification et installation

Q : L'armoire de 800 kW est-elle répertoriée UL ou vient-elle d'être testée ?

R : Répertorié sous les normes UL 2202-2022 et UL 2231-2, avec des audits de suivi en usine en cours.

Q : Pourquoi le CE ne fonctionne-t-il pas pour les États-Unis ?

R : Les permis et les assurances américains nécessitent généralement une liste de laboratoires d'essais reconnus à l'échelle nationale ; CE est une auto-déclaration du fabricant.

Q : De quelle tension d’entrée le système a-t-il besoin ?

R : AC480V ±10 % à 50/60 Hz, le service commercial standard nord-américain.

Q : NEC 625 nécessite-t-il quelque chose de spécial sur le site ?

R : Dimensionnement approprié du départ, protection contre les surintensités et moyen de déconnexion à portée de vue ; notre manuel cartographie chaque exigence.

Q : Les terminaux peuvent-ils être CCS1 et NACS sur la même armoire ?

R : Oui, les jeux de connecteurs sont attribués par terminal au moment de la commande.

Q : Un transformateur est-il nécessaire avant l’armoire ?

R : Seulement si votre service est à moyenne tension ; à partir d'un service 480V, l'armoire se connecte directement.

Q : Combien de pistolets le système de 800 kW peut-il faire fonctionner ?

R : De 2 à 16, mélangeant des bornes de 250 A refroidies par air et de 600 A refroidies par liquide.

Q : De quels documents mon courtier et mon AHJ auront-ils besoin ?

R : Rapports de test UL, certificat d’origine, liste de colisage et schéma de câblage, tous inclus dans l’expédition.
