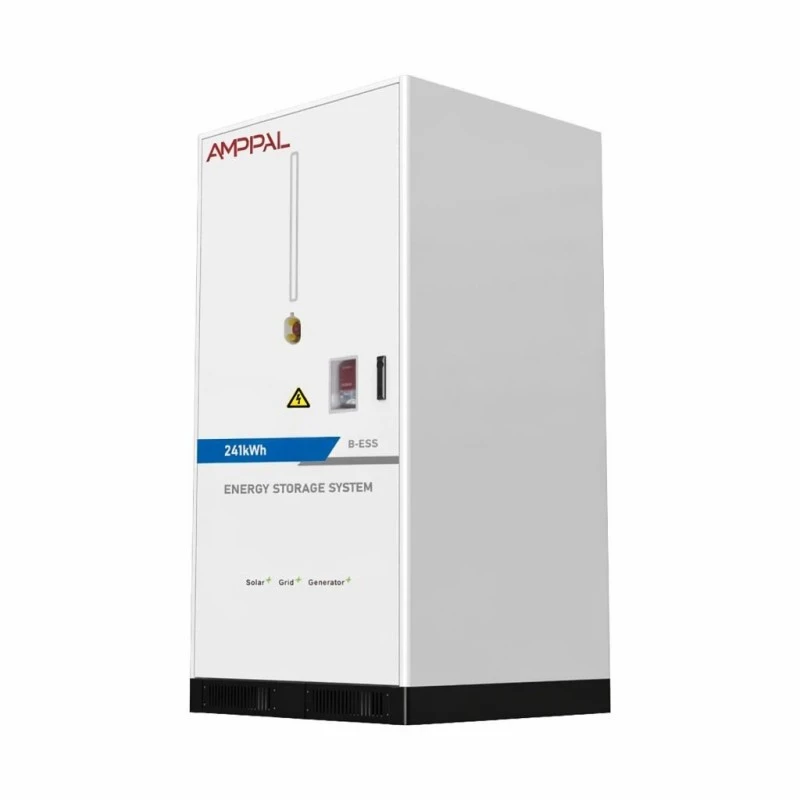

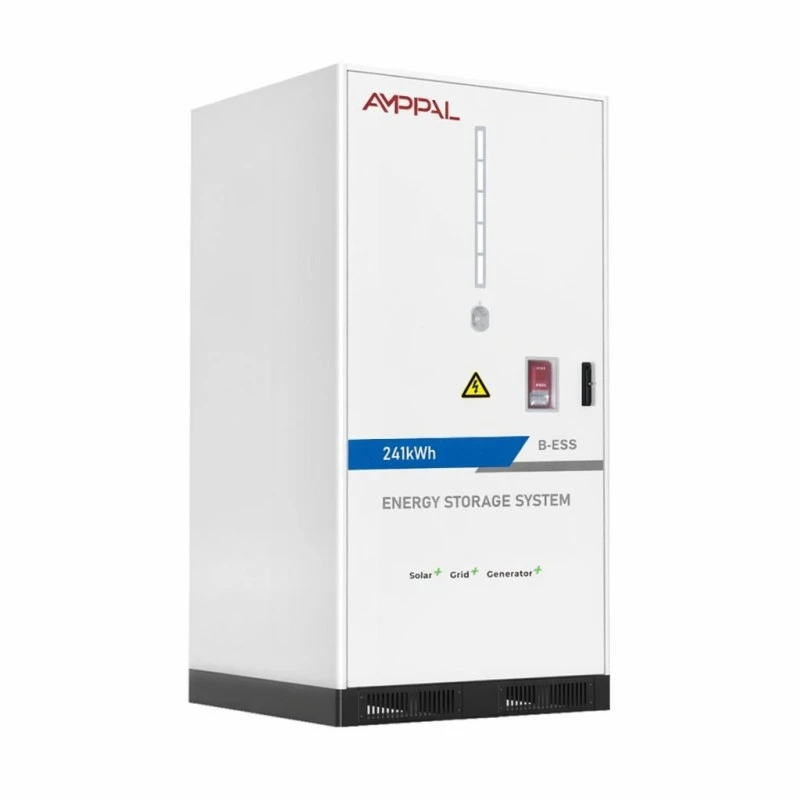

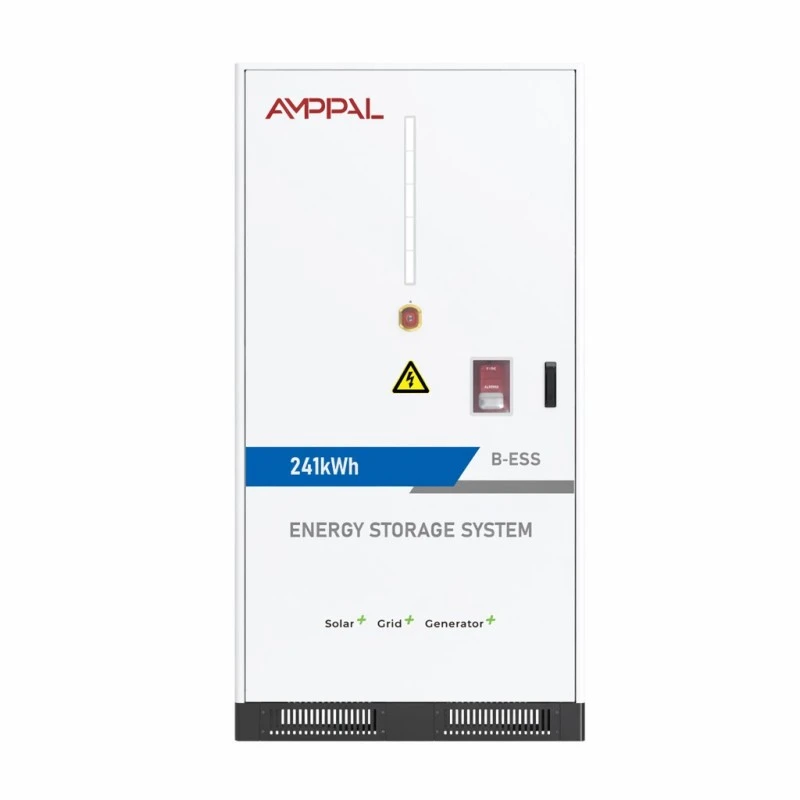

Système de stockage d'énergie par batterie modulaire 225 kWh/241 kWh pour micro-réseaux commerciaux

Un cluster de batteries n'est pas un système de stockage

Ce système de stockage d'énergie par batterie modulaire de 225 kWh/241 kWh pour micro-réseaux commerciaux est livré sans onduleur à l'intérieur. Pas d'écran EMS, pas de bornes de réseau : il s'agit du cluster de batteries côté CC, et cette absence est exactement la raison pour laquelle les intégrateurs l'achètent.

Un intégrateur système ou EPC a souvent une marque PCS préférée, un EMS à l'échelle de l'usine ou un projet de conteneur dans lequel l'étape de conversion de puissance est déjà sous contrat. Acheter une batterie avec un onduleur intégré signifie acheter un deuxième convertisseur que vous ne pouvez pas utiliser et payer pour le travail d'intégration déjà effectué par l'usine.

Les clusters de 225 kWh et 241 kWh présentent une interface CC propre sur CAN, Ethernet ou RS485, vous permettant de connecter l'actif de stockage à votre propre pile de conversion et de contrôle de puissance. Vous conservez l'architecture ; nous fournissons l’énergie.

Les deux configurations et ce à quoi elles correspondent

225 kWh à 1P224S avec une valeur nominale de 716,8 V CC et une fenêtre de fonctionnement de 604 ~ 806 V CC ; 241 kWh à 1P240S avec 768 V CC nominal et 672 ~ 864 V CC.

Les deux utilisent des cellules LFP 3,2 V/314 Ah dans des packs de 51,2 V/314 Ah – 14 packs pour le cluster de 225 kWh, 15 pour le 241 kWh – et tous deux débitent un courant standard de 150 A à 0,5 CP.

La fenêtre 604~806VDC convient aux plates-formes PCS construites autour d'un bus 600-800V DC ; la fenêtre 672 ~ 864 V CC convient à la classe 750-900 V – faites correspondre avant de citer le projet.

L'efficacité maximale est de 88 % à 0,5 C sur une charge et une décharge, auxiliaires inclus, votre modèle aller-retour utilise donc un numéro de système réel.

La durée de vie est indiquée plus de 8 000 fois à 0,5°C et 25°C avec au moins 80 % de rétention d'énergie - le nombre dont votre modèle de récupération a besoin, avec ses conditions attachées.

Climatisation intelligente refroidie par air, protection incendie contre les aérosols et le perfluorohexanone, IP54 et 2 050 kg dans une armoire de 1 095 x 1 210 x 2 120 mm sur les deux variantes.

Spécifications techniques

Qui achète un cluster nu

Intégrateurs disposant d'une gamme PCS existante : le cluster ajoute du stockage à son catalogue sans avoir à stocker et à prendre en charge un deuxième SKU d'onduleur.

EPC standardisant un partenaire batterie sur plusieurs sites : même armoire de 2 050 kg, même interface de communication, même liste de pièces de rechange partout.

Projets convertissant les installations photovoltaïques en stockage couplé au courant continu, où le cluster se trouve sur le bus CC de l'onduleur existant et où l'ancien onduleur conserve son rôle.

Projets de conteneurs dans lesquels le PCS est acheté séparément par le client et la batterie doit arriver sous la forme d'une unité testée en usine et certifiée de manière indépendante.

Constructions de sauvegarde pour les sites miniers et industriels où l'architecture de contrôle est propriétaire et seul un composant DC s'y intégrera.

Assortir et empiler avec votre PC

La première vérification est la tension. La fenêtre de fonctionnement du cluster - 604~806VDC ou 672~864VDC selon le modèle - doit se situer à l'intérieur de la plage d'entrée PCS DC avec une marge aux deux extrémités, car la batterie parcourt toute la fenêtre entre une charge vide et une charge complète.

Le deuxième contrôle est la poignée de main. Le cluster parle CAN, Ethernet et RS485 en standard avec 4G en option pour le service à distance ; votre EMS parle de l'un d'entre eux ou obtient une passerelle de protocole. Nous publions la carte des registres avec le pack de documentation afin que votre ingénieur de contrôle puisse cartographier le SOC, les limites de courant et les alarmes de protection sans appel à l'usine.

La capacité augmente en ajoutant des clusters, et non en re-rackant. Un deuxième cluster de 241 kWh du même modèle se connecte au même bus CC en parallèle (une tension nominale adaptée est la condition) et l'EMS du site les regroupe en deux sources CC. Le pouvoir reste limité par le PCS ; l'énergie évolue par paliers de 225 ou 241 kWh.

Le dossier de sécurité et de certification

La protection incendie est en deux étapes : aérosol au niveau du pack, perfluorohexanone pour le volume de l'armoire, configuration désormais attendue par les assureurs sur les batteries commerciales.

Les PACKS portent CE et RoHS ; l'équipement est livré avec UN38.3 et MSDS, qui sont les documents que les douanes et les assureurs du site demandent à voir.

Boîtier IP54 avec entrée inférieure CC, séparant la zone du presse-étoupe électrique du compartiment pack à l'intérieur de l'armoire.

La climatisation intelligente refroidie par air maintient les 14 à 15 packs dans une plage de température étroite ; le contrôleur module les ventilateurs en fonction de la température des cellules.

L'enveloppe de fonctionnement est comprise entre 0 °C et +50 °C, 0 à 95 % d'humidité relative sans condensation, 2 000 m d'altitude avec déclassement au-dessus - confirmez que votre site se trouve à l'intérieur avant de signer.

Chaque cluster effectue un test de cyclage complet en usine de 0,5 CP avec journalisation au niveau du pack, et le rapport d'acceptation est livré avec l'unité.

Comment le cluster est assemblé à Yueqing

1. Prise de cellules — Les cellules LFP 314 Ah sont échantillonnées pour déterminer leur capacité et leur résistance interne avant le début de la construction.

2. Assemblage du pack — Les packs 51,2 V/314 Ah sont soudés, câblés et équipés du pack BMS, puis testés d'isolation.

3. Fabrication d'armoires — la tôle d'acier est découpée CNC, pliée, soudée et revêtue de poudre avec une protection contre la corrosion.

4. Racking — les packs sont installés dans la chaîne 1P224S ou 1P240S avec le bus CC serré et vérifié.

5. Aménagement thermique et incendie – climatiseur, conduits, générateurs d'aérosols et système de perfluorohexanone installés et testés.

6. Câblage de commande — le contrôleur de cluster, les passerelles de communication et le presse-étoupe d'entrée inférieur CC sont terminés et vérifiés.

7. Test d'acceptation — Charge et décharge 0,5 CP avec tension et température au niveau du pack enregistrées par rapport au numéro de série.

8. Emballage — l'armoire de 2 050 kg est fixée sur une palette renforcée, des indicateurs de choc installés et mis en caisse pour le fret.

Quel cluster et combien

Choisissez d'abord le modèle en fonction de votre fenêtre de tension PCS et ensuite de votre objectif énergétique. Un bus CC 750-900 V pointe vers le cluster de 241 kWh (672 ~ 864 V CC) ; un bus 600-800V pointe vers l'unité 225kWh (604~806VDC). Forcer une inadéquation de tension signifie déclasser la batterie ou l'onduleur, et les deux nuisent au retour sur investissement.

Comptez ensuite les clusters par rapport à la fenêtre de répartition : chaque cluster de 225 kWh fournit 150 A standard dans le bus, donc l'énergie utile dans une fenêtre de deux heures est ce que le PCS convertit, pas la plaque signalétique.

Soyez honnête quant à la forme des achats. Si votre projet n'a pas encore de PCS ni d'EMS, un cluster nu n'est pas un bon point de départ : une armoire ou un conteneur intégré de la même gamme d'usine atteindra la mise en service plus rapidement. Le cluster est destiné aux acheteurs qui possèdent déjà le reste de la pile.

Questions à poser sur un devis de cluster

Demandez la fenêtre de tension, pas seulement la valeur nominale. Un cluster cité comme « 768 V » peut toujours être inutile si votre PCS se clipse à 850 V et que le pack se charge à 864 V.

Demandez si la carte du registre de communication est livrée avec l'unité ou seulement après un examen NDA - la nôtre est dans le pack de documentation.

Demandez comment est organisée la protection contre les incendies : les aérosols et la perfluorohexanone sont tous deux présents ici ; un devis mono-agent modifie votre dossier d’assurance.

Demandez si la déclaration de cycle indique le taux, la température et la rétention - « 8 000 cycles » sans conditions n'est pas une spécification.

Conditions commerciales : 25 à 35 jours ouvrables pour les clusters standards, garantie de cinq ans, MOQ une unité pour les travaux d'intégration de prototypes.

Expédition d'un cluster de 2050 kg

L'armoire mesure 1 095 x 1 210 x 2 120 mm et pèse 2 050 kg dans les deux variantes. Elle se déplace donc sur une palette renforcée avec des passages pour chariot élévateur et des points de levage pour une grue là où le chantier en a besoin.

Avec la batterie installée, l'envoi est une marchandise dangereuse UN3480 : nous préparons le rapport UN38.3 et la fiche signalétique, et vous devez ajouter environ une semaine de délai de réservation DG à l'origine.

Les conditions sont FOB Ningbo ou Shanghai avec CIF sur demande. Un groupe par compartiment de camion représente la charge pratique pour le fret routier ; deux d'entre eux installent un conteneur de 20 pieds avec contreventement si l'itinéraire le permet.

Engagement de service et de capacité

Garantie de cinq ans sur les packs, la climatisation, le système anti-incendie et le contrôleur de cluster en une seule unité livrée.

La rétention de capacité est garantie à 80 % sous un cycle de 0,5 C indiqué, comparé au journal d'acceptation de l'usine.

Les packs sont échangeables sur le terrain : un pack faible est remplacé en quelques heures avec le reste de la chaîne intact, et le BMS se rééquilibre au redémarrage.

Les diagnostics à distance via CAN/Eth/RS485 (4G en option) permettent à nos ingénieurs de lire les données au niveau du pack et la dérive des drapeaux avant qu'ils n'apparaissent dans les rapports énergétiques du site.

Le service annuel couvre le nettoyage des filtres, les contrôles de pression d'incendie, la vérification du couple et un test de capacité ; les packs de rechange sont expédiés sous 5 à 7 jours ouvrables.

Erreurs d'intégration que nous constatons répétées

Faux : câbler le cluster à un PCS dont la fenêtre DC chevauche à peine la plage de la batterie. À droite : vérifiez que 604~806VDC ou 672~864VDC se trouve à l’intérieur de la fenêtre PCS avec une marge aux deux extrémités.

Faux : mélanger des clusters de 225 kWh et 241 kWh sur un seul bus. À droite : les unités parallèles doivent être du même modèle pour que les tensions nominales coïncident.

Faux : laisser le presse-étoupe d'entrée inférieur DC accessible au ruissellement de l'eau. À droite : scellez le presse-étoupe lors de l'installation et gardez la zone du socle dégagée.

Faux : supposer que IP54 signifie une exposition extérieure n'importe où. À droite : il tolère la poussière et les éclaboussures, pas l'eau stagnante - gardez le cluster hors des sols sujets aux inondations.

Faux : ignorer le test de la carte de communication avant la mise sous tension. À droite : exécutez une négociation CAN/RS485 au niveau du banc avec votre EMS avant que le cluster ne soit connecté au bus.

Ce que rapportent les intégrateurs

Un intégrateur de systèmes à Dubaï a associé le cluster de 241 kWh à un PCS de 500 kW pour un projet hôtelier début 2025. Leur ingénieur principal a déclaré que la carte d'enregistrement CAN leur permettait de terminer la cartographie EMS en un après-midi et que le rapport de test en usine facilitait l'examen des documents par les autorités locales - même si les queues de câble DC étaient plus courtes que leur pratique habituelle, ils ont donc ajouté une boîte de jonction.

Un EPC au Cap standardisé sur le cluster de 225 kWh sur trois sites de vente au détail. Leur responsable des achats a noté que l'armoire identique de 2 050 kg et la liste commune des pièces de rechange simplifiaient la logistique du site, tandis que leur équipe de mise en service s'est plainte que le panneau d'accès au service du climatiseur se trouvait sur le côté qui fait face au mur, dans sa disposition préférée.

Un entrepreneur minier de Medellin, en Colombie, exploite deux clusters de 241 kWh sur un bus DC derrière un système hybride diesel. Leur ingénieur de contrôle a confirmé que la configuration parallèle correspondait au SOC annoncé et a demandé une option d'antenne WiFi plus longue afin que les diagnostics du cluster atteignent la salle de contrôle sans câble.

Réponses que les intégrateurs demandent avant de signer

Q : Le PC est-il inclus ?

R : Non, il s’agit du groupe de batteries côté CC. Il transmet votre PCS/EMS via CAN, Ethernet ou RS485 (4G en option).

Q : À quelles tensions PCS correspond-il ?

R : Le cluster de 225 kWh s'étend sur 604 ~ 806 V CC ; les 241 kWh s'étendent sur 672 ~ 864 V CC. Vérifiez votre fenêtre PCS DC par rapport à la plage.

Q : Puis-je exécuter deux clusters en parallèle ?

R : Oui, des clusters du même modèle sur le même bus CC, tension nominale adaptée, regroupés par le système EMS du site.

Q : Quel est le courant standard ?

A : 150 A par cluster à un taux de 0,5 CP ; le PCS définit la puissance, le cluster définit l'énergie.

Q : Quelle est l’efficacité aller-retour ?

A : Maximum 88% à 0,5C sur une charge et une décharge, auxiliaires inclus.

Q : Combien de temps dureront les cellules ?

R : Plus de 8 000 cycles à 0,5 C et 25 °C avec au moins 80 % de rétention ; des températures ambiantes plus élevées le raccourcissent.

Q : Est-ce que cela fonctionne avec un EMS tiers ?

R : Oui – la carte des registres fait partie du pack de documentation, afin que votre ingénieur puisse l'intégrer sans appel à l'usine.

Q : Quel est le délai de livraison ?

R : 25 à 35 jours ouvrables pour les clusters standard, plus environ une semaine de réservation de marchandises dangereuses à l'origine.
