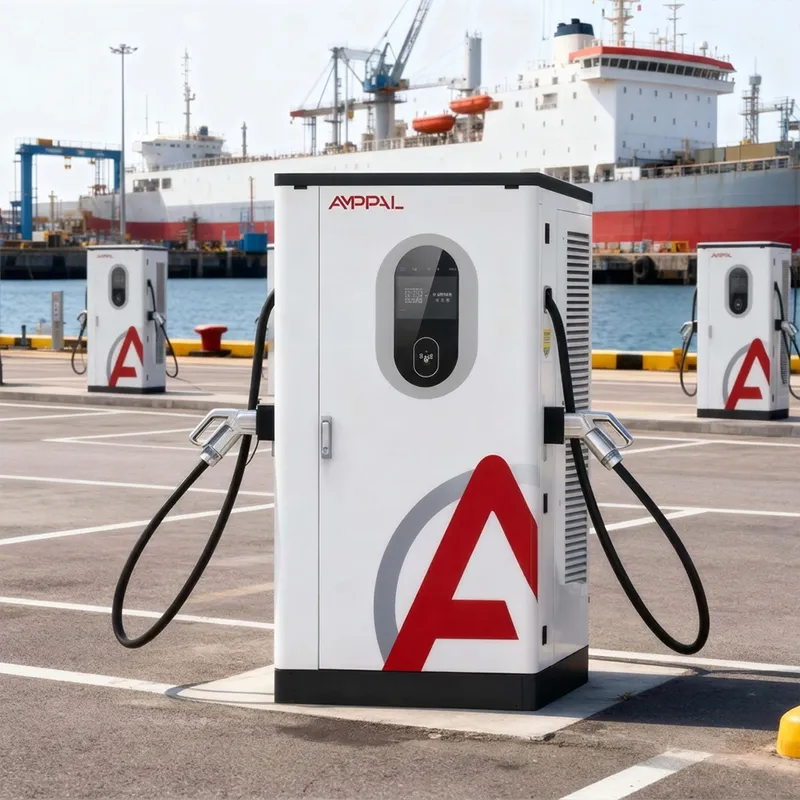

Chargeur rapide pour véhicules électriques CC ultra-haute puissance de 480 kW pour le chargement de flotte à haute tension

Ce qu'une armoire de 480 kW fait pour la réputation d'une station

Personne ne passe devant une armoire de 480 kW et ne demande ce qu'elle fait. La question est de savoir pourquoi la gare voisine n’en a pas. AMPPAL a construit et exploite plus de 200 bornes de recharge, et les unités de 480 kW sont celles qui ancrent les sites phares – la déclaration visible qu'une borne n'est pas une rangée de boîtes mais un point de repère d'infrastructure.

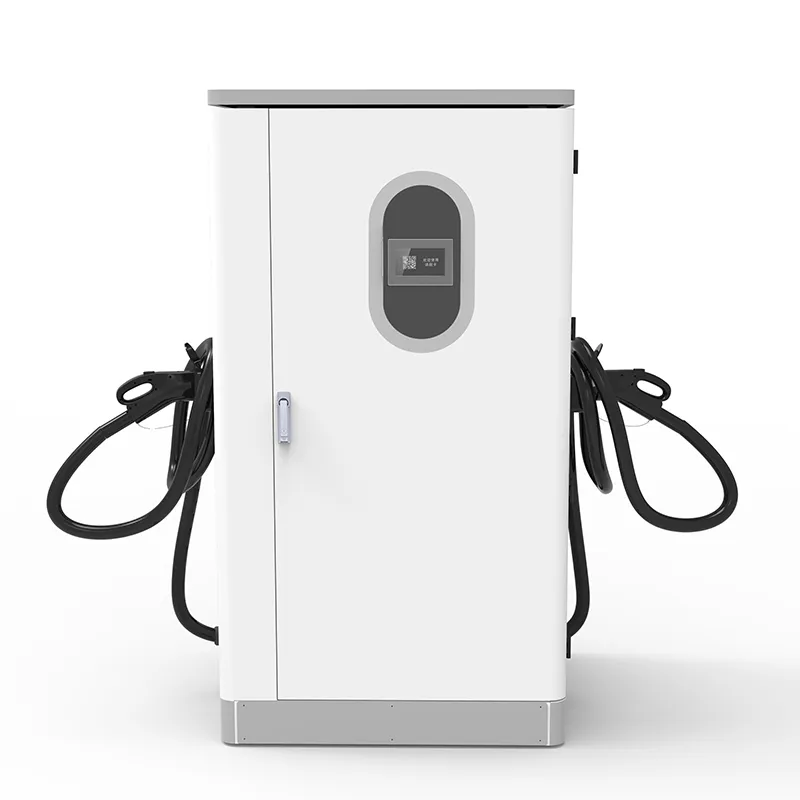

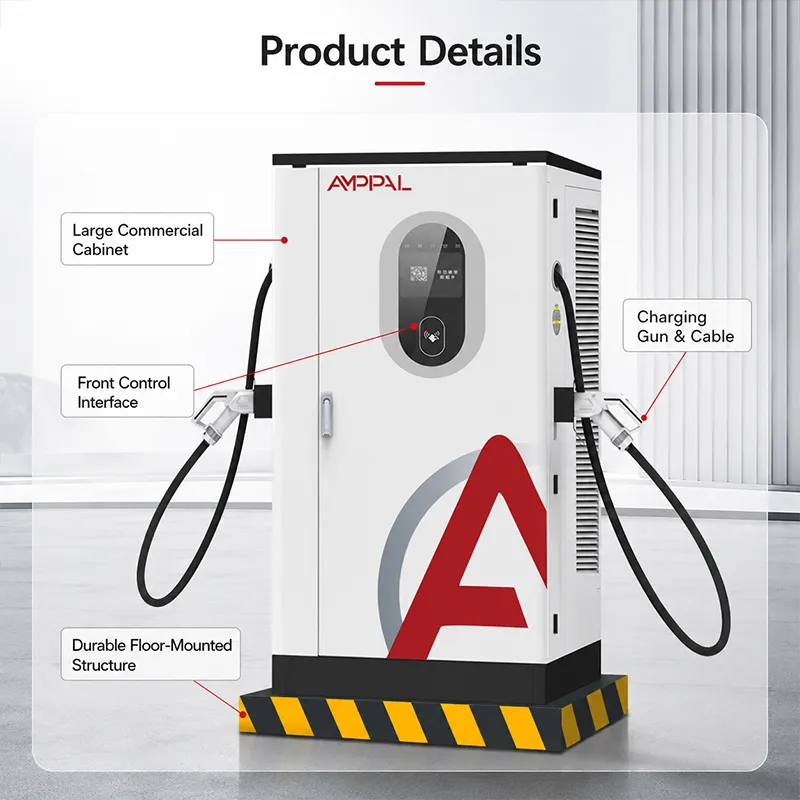

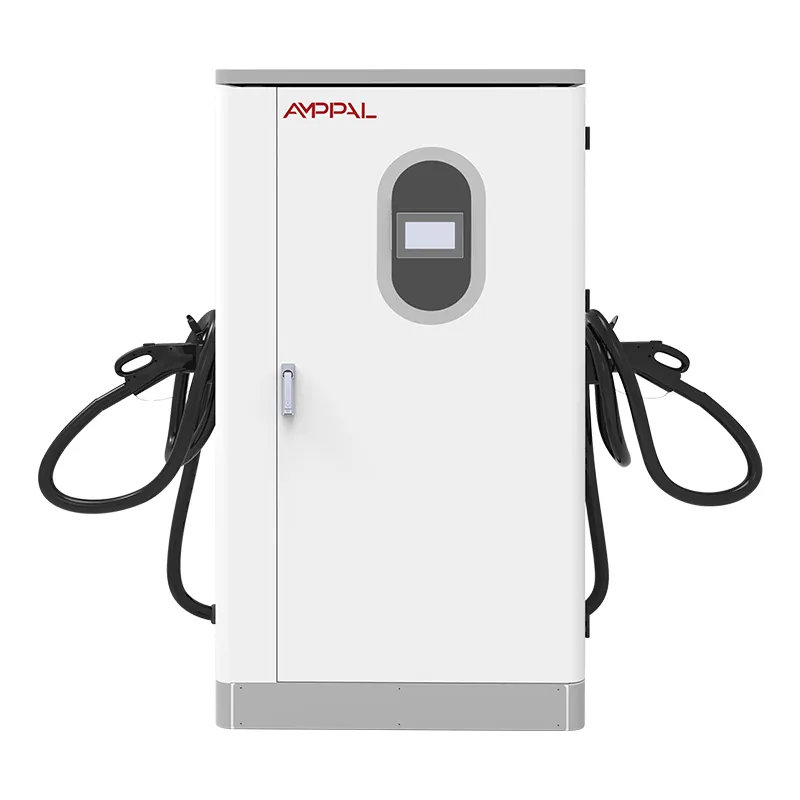

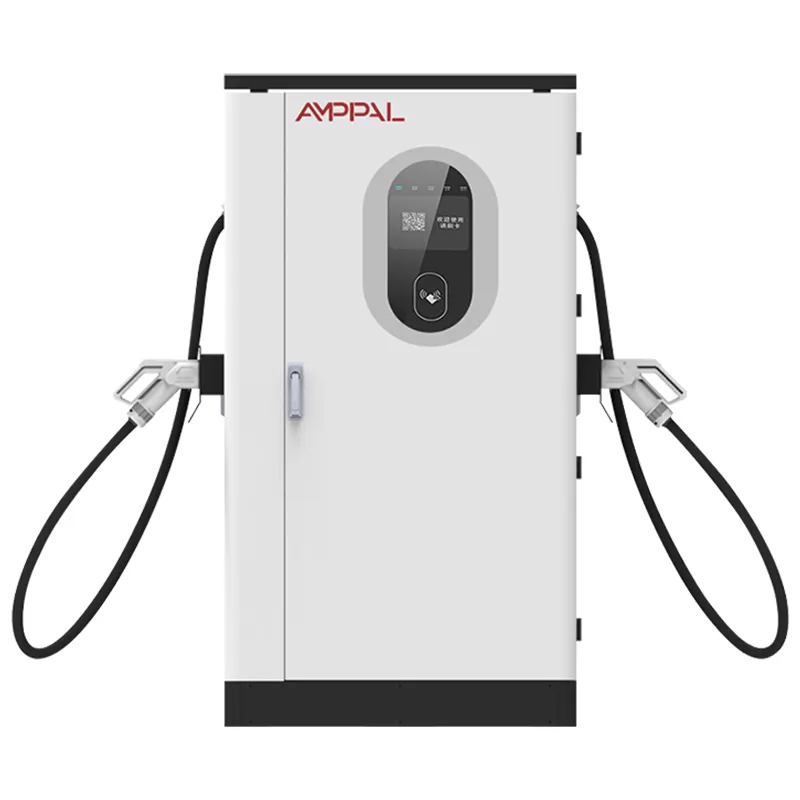

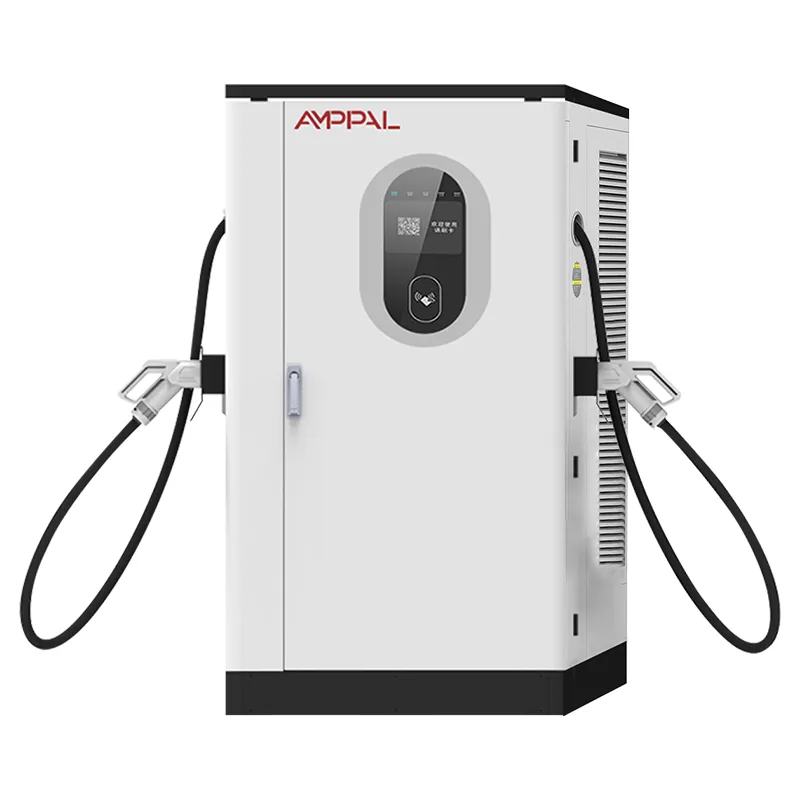

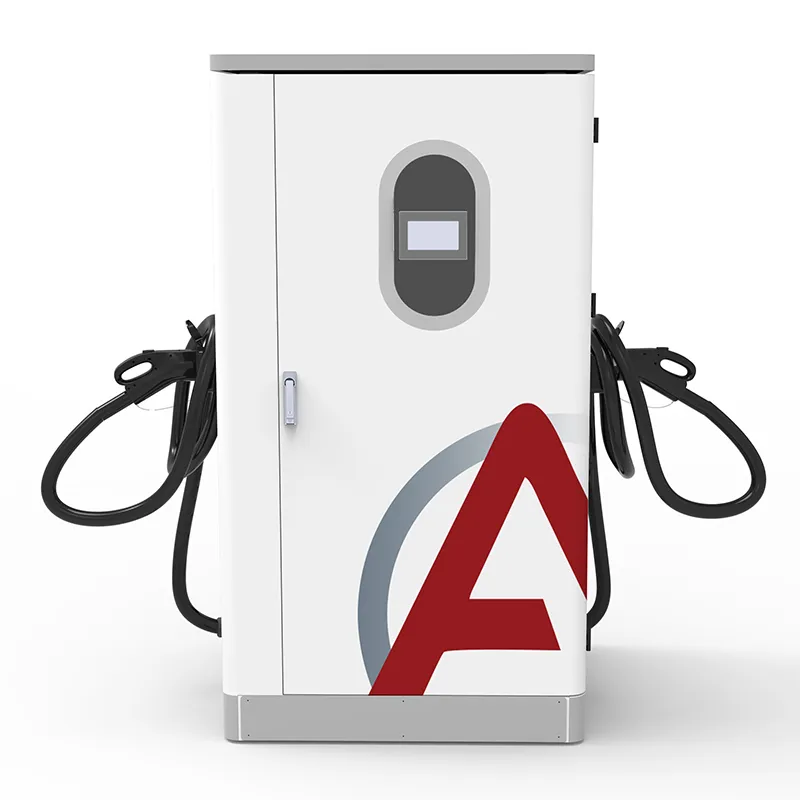

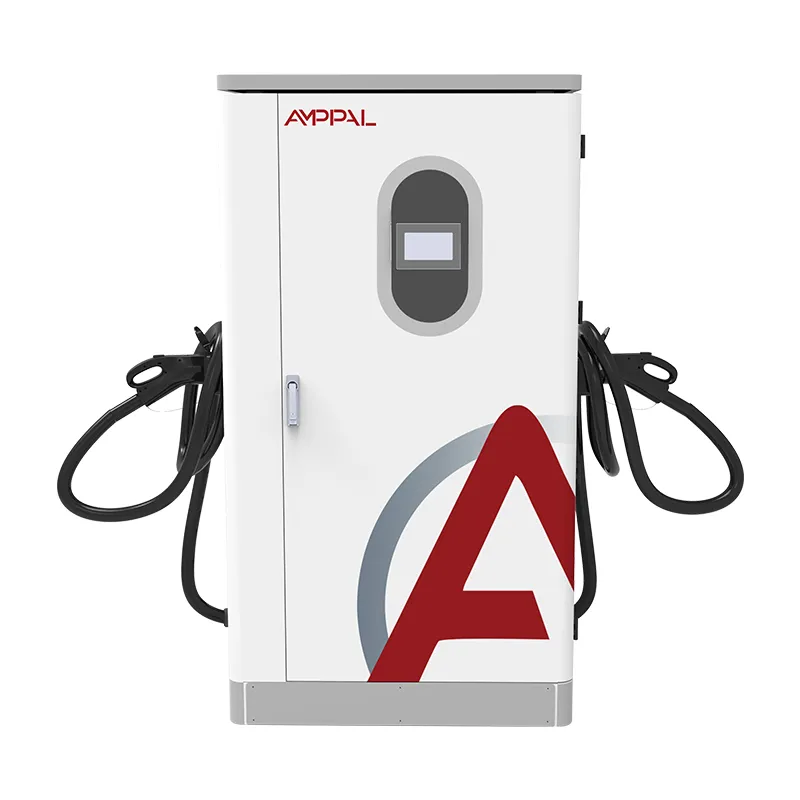

Cette armoire est le haut de gamme de la gamme intégrée AF-DC : une unité au sol de 1 000 × 900 × 1 850 mm qui prend 380 V CA ± 15 % à 45-65 Hz et fournit 200-1 000 V CC jusqu'à 200 A avec un rendement maximal de 95 %. It is the machine we point to when a client asks what our own flagship stations run on.

Six raisons pour lesquelles ce cabinet porte le label phare

La puissance nominale de 480 kW donne un numéro à la station : les véhicules 800 V consomment du courant à des taux que la plupart des armoires concurrentes ne peuvent pas supporter, et la fiche technique devient un atout marketing avant l'arrivée de la première voiture.

Prêt pour la vague 800 V : la fenêtre DC200-1 000 V couvre déjà la génération 2025-2026 de voitures particulières 800 V, de sorte que l'armoire ne nécessite aucune mise à niveau matérielle à mi-vie.

Efficacité maximale de 95 % en service phare : une station produisant 1 500 kWh par jour permet d'économiser de l'argent réel par rapport aux unités de 90 %, soit environ 75 kWh de chaleur perdue non générée.

IP54 avec un fonctionnement de -25°C à +50°C : les sites phares se trouvent à l'extérieur sur des places urbaines et des places d'autoroute, dans des conditions météorologiques qui tuent discrètement les enceintes de moindre importance.

Ensemble complet de connecteurs — CCS1, CCS2, GB/T, CHAdeMO et NACS — afin qu'une armoire phare serve les flottes internationales mixtes et le trafic de location de véhicules électriques sans deuxième achat.

OCPP 1.6/2.0 avec gestion à distance : notre propre équipe d'exploitation de station utilise le même tableau de bord que vous obtiendriez, et l'IHM de 7 pouces couvre le repli local lorsque la liaison est interrompue.

Spécifications techniques

Où un chargeur Landmark s’autofinance

Places d'autoroute phares : une armoire de 480 kW au premier rang fait la différence entre "un arrêt de recharge" et "l'arrêt de recharge" sur ce couloir.

Parvis des aéroports et des hôtels : les clients haut de gamme et les flottes de location jugent la propriété en fonction de l'expérience de recharge, et les sessions courtes signifient un chiffre d'affaires élevé.

Centres de recharge en centre-ville : le terrain est cher, la puissance par mètre carré est donc la mesure : une armoire 480 concentre la production là où l'espace est rare.

Showroom et sites partenaires OEM : les événements de marque, les flottes d'essais routiers et les journées médias ont besoin d'un chargeur qui ne ralentisse jamais la voiture.

Planification des couloirs pour les opérateurs de réseau : des armoires phares ancrent un nouvel itinéraire et mesurent la demande réelle de 800 V avant que le réseau ne se densifie.

Comment une armoire répond à la demande de pointe de la station

Au cœur se trouve la même architecture que nos autres armoires intégrées, poussée plus loin : entrée CA triphasée, redressée en bus CC, puis sortie CC régulée à la tension demandée par le BMS du véhicule. Le comité de contrôle arbitre les sessions afin que la demande de pointe soit gérée plutôt que combattue.

C'est au niveau de la station que le 480 gagne le mot phare. Parce qu'elle parle OCPP 1.6/2.0, les sessions, les temps d'inactivité et le partage de puissance alimentent le tableau de bord de la station en temps réel ; les opérateurs constatent le comportement de la file d'attente et ajustent les prix ou l'attribution des baies le même après-midi.

La compatibilité 800 V est un fait, pas un slogan. Le même bus CC qui équipe une voiture de 400 V à sa demande passe à une sortie de classe 800 V pour le prochain véhicule dans la baie.

Des barrières de qualité derrière la revendication phare

CE, CB, UL, TÜV et CCC : l'ensemble complet de certificats et l'inspection TÜV couvrent notre ligne de production, pas un échantillon en or.

Chaque armoire effectue un rodage à pleine charge de 4 heures avec enregistrement des défauts avant de quitter la baie ; le fichier de données est archivé sous le numéro de série.

Les étages d'entrée sont balayés sur la bande 45-65 Hz sur le banc à fréquence variable, car les stations phares vivent également sur des réseaux imparfaits.

Brouillard salin de 96 heures sur le boîtier et les fixations, plus un test au jet d'eau sur les joints de porte lors de l'inspection finale pour vérifier l'indice IP54.

Les modules évalués entre -30 °C et +55 °C subissent un cycle de température avant l'assemblage, ce qui confère à l'armoire une véritable marge nominale entre -25 °C et +50 °C.

Chaque numéro de série est lié à ses enregistrements de test : lorsqu'une station phare appelle, nous extrayons le fichier, pas notre mémoire.

Construire un 480 : huit étapes dans l’usine de Leqing

Étape 1 : les cadres en acier sont découpés au laser et soudés par robot dans les cellules FANUC et TRUMPF de Leqing, où nos lignes AC et DC partagent la même discipline d'outillage.

Étape 2 : les boîtiers subissent un prétraitement et un revêtement en poudre, avec une couleur assortie à la livrée de votre station si vous commandez un OEM.

Étape 3 : les modules de puissance sont assemblés sur la ligne DC dédiée, isolées de la production AC pour l'ESD et le contrôle de la propreté.

Étape 4 : chaque module est testé en charge et soumis à des cycles de température : précision de sortie, ondulation, efficacité à 20 %, 50 % et 100 %.

Étape 5 : l'assemblage de l'armoire installe les modules, les contacteurs, les barres omnibus, le tableau de commande et l'IHM de 7 pouces.

Étape 6 : le faisceau de câbles est construit selon le dessin du site avec une terminaison à couple contrôlé, puis les joints de porte font face au jet d'eau.

Produit phare ou excessif ? Conseils honnêtes sur quand l’ignorer

Achetez le 480 lorsque la station est le produit : un hub de marque, un point d'ancrage dans un couloir, un site que vous mettrez sur un panneau d'affichage. Si l'identité de votre site est « recharge pratique » plutôt que « destination », une armoire de 360 ​​kW ou 320 kW fournit l'essentiel de l'utilité pour moins d'argent.

Le pouvoir du site est le véritable gardien. Une plaque signalétique de 480 kW demande une alimentation triphasée sérieuse ; si le service public limite votre parcelle à 250 kW, une armoire 480 est un tigre de papier.

Soyez honnête à propos de la combinaison de véhicules. Si votre trafic est constitué à 90 % de voitures 400 V qui diminuent autour de 100 kW, la hauteur libre du 480 reste généralement inactive ; vous payez pour la demande future.

Pourquoi les exploitants de gares choisissent AMPPAL pour les sites emblématiques

Nous exploitons nous-mêmes plus de 200 stations : la 480 est l'armoire sur laquelle nous misons notre propre disponibilité, et non un modèle de brochure.

Délai de 15 à 20 jours ouvrables avec la date indiquée dans le bon de commande et un MOQ d'une unité afin que les déploiements phares évoluent à partir d'une seule armoire validée.

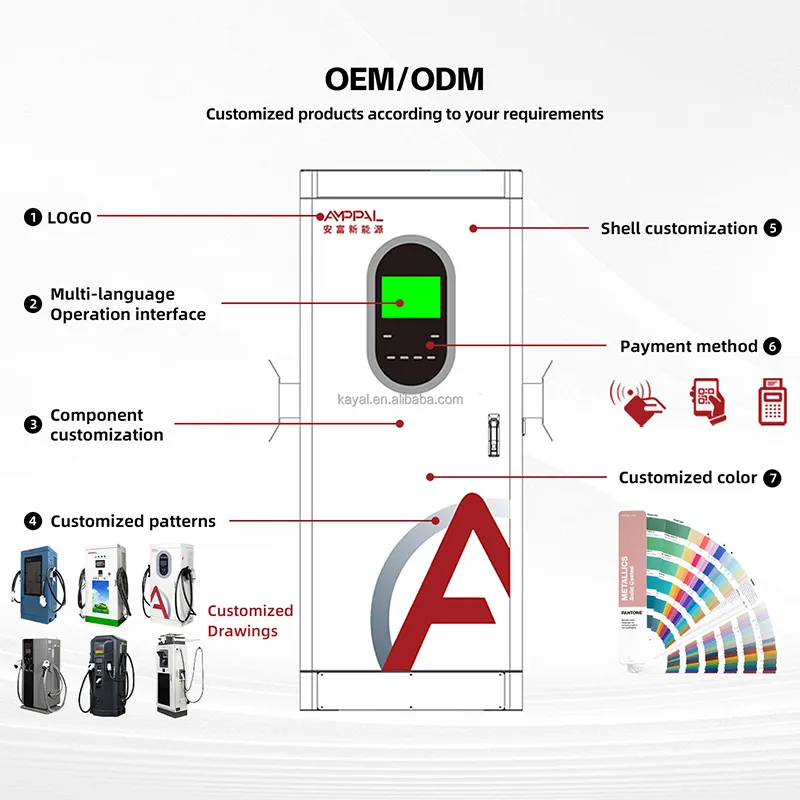

OEM/ODM sans friction : livrée de la station, longueur des câbles, mélange de connecteurs et même marquage du tableau de bord personnalisé au moment de la commande.

Les certificats et les fichiers de test sont livrés avec l'unité ; le numéro de série renvoie aux données de burn-in et de balayage de fréquence pour vos auditeurs.

Profondeur de référence : commande de 500 unités refroidies par liquide de NEOM, Sime Darby en Malaisie, RHG Enerturk en Turquie — des partenaires qui installent notre matériel sur leurs sites les plus visibles.

Expédition d'une armoire de 480 kW : caisse, conteneur, documents

Une armoire de 1 000 × 900 × 1 850 mm est livrée verticalement dans une caisse en contreplaqué avec des coins en mousse et un carénage étanche ; les canaux de palettes maintiennent les mouvements du chariot élévateur propres. Pour les longues jambes marines, nous ajoutons un déshydratant et une carte indicatrice d'humidité.

Nous expédions FOB Ningbo ou CIF à votre port. Le dossier d'exportation contient la facture commerciale, la liste de colisage et les déclarations CE/TÜV/UL/CB/CCC, afin que le dédouanement et votre calendrier d'ouverture ne s'opposent pas.

Les déploiements phares combinent souvent des armoires, des modules de rechange et des accessoires assortis à la marque dans un seul conteneur ; nous planifions le plan des palettes avec votre transitaire et confirmons le plan de chargement avant que le camion ne quitte l'usine.

Maintenir une station Landmark en ligne : conditions de service

Norme de deux ans. On flagship sites we normally agree an extended service contract instead — uptime on a landmark station is worth more than the warranty line.

Modules de rechange, contacteurs, IHM et tableaux de commande en stock, avec expédition sous 3 à 5 jours ouvrables – ou une option de fret aérien 24 heures sur 24 pour les sites sous contrat.

Surveillance à distance par notre propre équipe d'exploitation de station : nous voyons le même tableau de bord OCPP que votre opérateur voit et signalons les anomalies avant vos clients.

Une journée de mise en service avec notre ingénieur, à distance ou sur site, incluse dans les premières commandes — les sites phares fonctionnent au lancement, pas après le lancement.

Un rapport de santé trimestriel : données de session, événements de déclassement, usure des connecteurs, examinés avec votre équipe lors d'un appel vidéo.

Des erreurs de planification de site qui gaspillent un budget de 480 kW

Faux : positionner l'armoire phare dans le coin le plus éloigné, "à l'écart", là où aucun conducteur ne la voit. À droite : placez-le au premier rang : le meuble est la signalétique de la gare, et une partie de son travail est regardée.

Faux : acheter une armoire de 480 kW avec un plafond utilitaire de 250 kW et blâmer le chargeur lorsque les sessions sont lentes. À droite : confirmez d’abord le flux ; nous évaluons les attentes du transformateur, pas de la plaque signalétique.

Faux : ignorer la conception de la file d'attente et laisser un véhicule lent de 400 V occuper la baie phare pendant une heure. À droite : définissez les politiques de session et les frais d'inactivité dans OCPP pour que la baie tourne.

Incorrect : monter l'armoire à un endroit où le câble du pistolet ne peut pas atteindre le port de la deuxième rangée. À droite : mesurez la portée avec le véhicule le plus long de votre circulation ; la longueur du câble est spécifiée à la commande pour une raison.

Faux : traiter l'IHM de 7 pouces comme un panneau d'affichage et le laisser exposé au soleil toute la journée. À droite : ombragez le visage : l'écran est un outil pour l'opérateur et il dure plus longtemps à l'abri du soleil.

Ce que disent les propriétaires de stations à propos de la gestion d'un produit phare

Opérateur de corridor routier en Arabie Saoudite : "Nous avons ouvert avec une armoire 480 et avons observé la file d'attente se former à notre porte au lieu de celle du concurrent. Six mois de trafic 800 V, aucune panne de charge. La peinture a montré des anneaux de poussière sous le soleil du désert en quelques semaines - cosmétique, mais nous nous soucions de l'apparence d'un produit phare."

Opérateur de parking d'aéroport en Malaisie : "Les véhicules électriques de location et les voitures avec chauffeur arrivent en rafale. Le 480 libère une baie en moins de 20 minutes pour les modèles premium, donc notre chiffre d'affaires a bondi. Nous avons dû apprendre à notre équipe de maintenance le côté OCPP ; l'armoire elle-même n'a pas failli une seule fois en quatre mois."

Partenaire showroom OEM en Allemagne : "Journée des médias avec des voitures d'essai 800 V : le 480 n'est jamais devenu une histoire, ce qui est exactement ce que vous attendez d'un chargeur. La livraison a respecté les 15 à 20 jours ouvrables promis. Le manuel de mise en service est dense ; prévoyez une demi-journée avec votre électricien."

Questions sur les stations de suralimentation, réponses

Q : Est-ce que 480 kW sont nécessaires maintenant, ou est-ce pour les futures voitures ?

R : Les deux. Des véhicules 800V sont déjà en vente ; la fenêtre DC200-1000V les sert aujourd'hui et couvre la prochaine génération de plate-forme sans modifications matérielles.

Q : Quel résultat produit-il ?

R : DC200-1000V jusqu'à 200A, efficacité maximale de 95%, à partir de AC380V±15%, entrée 45-65Hz.

Q : Peut-il gérer des normes de connecteurs mixtes ?

R : Oui — CCS1, CCS2, GB/T, CHAdeMO et NACS sont configurés au moment de la commande.

Q : Comment gérer la station ?

R : OCPP 1.6/2.0 avec un tableau de bord distant, plus une IHM de 7 pouces pour une solution de repli locale ; notre propre équipe d'opérations de station utilise la même pile.

Q : Quelle certification porte-t-il ?

R : CE, TÜV, UL, CB et CCC, avec fichiers de test liés au numéro de série.

Q : Combien de temps prend la livraison ?

R : 15 à 20 jours ouvrables à compter du bon de commande confirmé ; le MOQ est un cabinet.

Q : Que faire si la grille du site est faible ?

R : L'étage d'entrée tolère une tension de ±15 % et 45-65 Hz ; au-delà, nous vous indiquerons que le site a besoin d'un transformateur ou d'une batterie tampon avant de passer commande.

Q : Qu'est-ce qui est couvert après l'installation ?

R : Standard de deux ans ; les sites phares passent généralement à un contrat de service étendu avec une expédition plus rapide des pièces de rechange.
