Chargeur portable AC EV 11 kW avec conception en acrylique pour le chargement en voyage et à domicile

Pas une Wallbox, un outil électrique de voyage

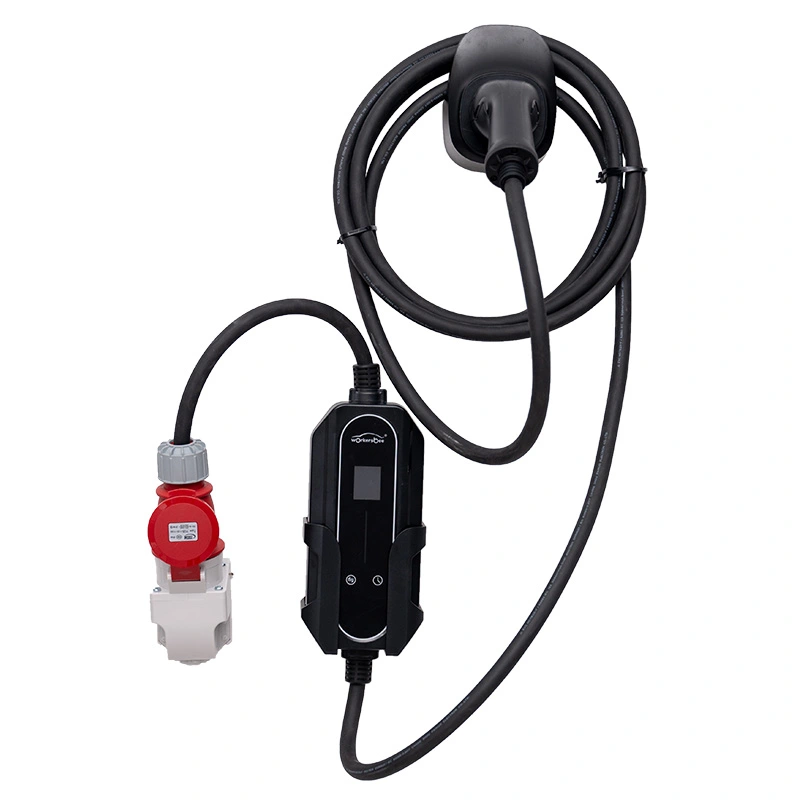

La fiche CEE rouge à cinq broches est la raison pour laquelle ce chargeur existe.

Dans la majeure partie de l’Europe, cette prise industrielle rouge de 400 V est ce qui se rapproche le plus d’une norme de recharge universelle : elle se trouve sur les piliers des campings, les chantiers industriels, les chantiers de construction et les bâtiments agricoles du Portugal à la Finlande.

Le chargeur portable AC EV de 11 kW avec conception en acrylique pour le chargement en voyage et à domicile (type de panneau en acrylique, AF-AC-11kW) est un boîtier PC/ABS avec une face en acrylique polie et un écran LCD, conçu pour tirer 16 A par phase exactement de cette prise et fournir 11 kW au véhicule.

Là où une wallbox triphasée fixe vous engage dans un bâtiment, cette unité monte dans le véhicule et transforme n'importe quelle prise rouge du continent en borne de recharge. Ce n'est pas un remplacement pour une wallbox domestique, c'est un outil différent pour un autre type de conduite.

Pourquoi la portabilité triphasée est importante

11 kW à partir d'une entrée triphasée de 16 A signifie qu'il n'y a pas de chasse au circuit de 32 A ; la prise CEE rouge 16A est bien plus courante dans les campings et les ateliers que sa cousine bleue monophasée 32A.

Environ deux fois le débit d'une unité monophasée de 7 kW : une batterie de 50 kWh se recharge en quatre heures et demie environ.

Le panneau acrylique et l'écran LCD résistent aux manipulations d'un usage commercial : les rayures, les contacts avec les doigts dus au carburant et le stockage brutal n'émoussent pas l'affichage.

Le boîtier classé IP55 résiste aux sites en plein air, à l'air salin côtier et à la poussière de construction qui obstrueraient une unité de moindre taille.

La fenêtre de fonctionnement de -30℃ à +50℃ est vérifiée dans une chambre climatique – pertinente pour les hivers nordiques et les saisons des steppes d’Asie centrale.

Un câble de cinq mètres et un corps compact vous permettent d'atteindre la prise sans avoir à vous garer, et l'appareil est emballé à plat dans une mallette de transport.

Spécifications techniques

Marchés et routes pour lesquels cette unité a été construite

Voyages européens transfrontaliers : un chargeur, une prise rouge et le même connecteur fonctionne en France, en Allemagne, dans les pays nordiques et dans les Balkans.

Les sites industriels et de construction où des branchements triphasés existent déjà et une borne de recharge permanente nécessiteraient un permis de construire.

Les dépôts de flotte et les sociétés de location qui déplacent les véhicules entre les sites et refusent d'installer des wallbox dans chaque garage.

Les marchés nordiques et russes/d’Asie centrale où les tarifs inférieurs à zéro sont une réalité hivernale et non un cas d’urgence.

Événements et expositions : recharger les véhicules de démonstration à partir d'une alimentation événementielle de 380 V au lieu de faire passer des rallonges à travers le hall.

Que se passe-t-il électriquement à 11 kW

Le courant triphasé 380/400 V arrive par la prise rouge CEE et est converti, phase par phase, dans le circuit de charge unique accepté par le véhicule. Le boîtier consomme 16 A par phase, ce qui est assez modeste pour la plupart des alimentations de qualité commerciale, mais ajoute jusqu'à 11 kW de débit réel.

Avant la mise sous tension, l'unité établit une liaison avec la voiture via le pilote de commande de type 2 et vérifie que le chargeur embarqué du véhicule peut prendre du courant triphasé. Certains véhicules électriques ne chargent qu'en monophasé, même si le triphasé est disponible ; la boîte le signale sur l'écran LCD plutôt que d'échouer silencieusement.

La protection est plus profonde qu'un disjoncteur domestique : les surtensions, sous-tensions, surcharges, courts-circuits, défauts de mise à la terre, surchauffe, arrêt d'urgence et courant résiduel sont tous surveillés indépendamment, l'unité se déclenchant hors ligne et affichant un code.

Étant donné que l'entrée est de 380 V CA ± 15 %, l'unité tolère mieux les réseaux ruraux faibles que les chargeurs monophasés de puissance similaire : les chutes de tension qui bloqueraient une charge monophasée de 32 A sont absorbées dans cette fenêtre.

Certificats qu'un agent frontalier reconnaîtra

Les certificats CQC, CE et TUV sont délivrés par modèle et par lot, avec des numéros de rapport prêts à être remis aux courtiers en douane ou aux autorités de certification.

Chaque unité est testée à 100 % (rigidité diélectrique, résistance d'isolement et continuité de terre) avant la fermeture du boîtier, sans échantillonnage.

Un rodage à pleine charge de 30 minutes suit l'assemblage ; l'unité doit contenir 11 kW sans dérive thermique avant d'être autorisée dans l'emballage.

Les tests de poussière et de pulvérisation IP55 couvrent l'ensemble du boîtier assemblé, y compris le joint du panneau acrylique et les presse-étoupes.

Endurance au niveau des lots : cycle de contacteur jusqu'à 10 000 opérations et brouillard salin de 96 heures sur le tableau de commande et l'écran LCD.

Validation de la chambre climatique entre -30℃ et +50℃, avec un comportement de démarrage documenté par froid extrême.

Du tableau à la boîte : la route de la construction

Le parcours commence par le tableau de commande : assemblage par transfert, brasage à la vague, puis revêtement conforme pour protéger l'électronique de la condensation - un risque réel sur les marchés à climat froid où l'unité évolue entre un air à -20 ℃ et une cabine chaude.

Le boîtier PC/ABS est moulé sur des cellules robotiques développées avec FANUC et TRUMPF dans l'usine AMPPAL de Yueqing, Zhejiang ; le panneau acrylique est découpé et poli CNC dans la même installation, et les produits AC et DC ne partagent jamais une chaîne de montage.

L'assemblage progresse via le montage de l'étage de puissance, l'ajustement du RCD et des contacteurs, l'étanchéité des presse-étoupes, l'installation du panneau et le banc d'essai en deux étapes ; chaque opérateur enregistre l'étape par rapport au numéro de série de l'unité.

AMPPAL, fondée en 2014, gère désormais une capacité annuelle supérieure à un million d'unités de recharge et en a livré plus d'un million au total. Le contrôle qualité final sur chaque unité portable est manuel : sensation de verrouillage, soulagement de la tension des câbles, finition du panneau – les détails qu'un utilisateur touche chaque jour.

Vérification de la réalité en trois phases : où cette unité s'adapte (et où elle ne le fait pas)

Prenez l'unité de 11 kW si vous conduisez régulièrement des frontières ou travaillez à partir de sites avec des alimentations triphasées, et si le chargeur embarqué de votre véhicule accepte réellement le triphasé - vérifiez d'abord la fiche technique de la voiture, car une voiture monophasée uniquement se chargera à environ un tiers de la capacité de la boîte.

Laissez-le dans le catalogue si votre seule source d'alimentation est une prise domestique monophasée : l'appareil est triphasé par conception, et aucun adaptateur ne convertit le 220 V monophasé en 11 kW. Pour les maisons purement monophasées, le modèle portable de 7 kW est la solution idéale.

Laissez-le si vous chargez le même véhicule tous les soirs dans un garage fixe : une boîte murale montée avec gestion de charge bat une unité portable en termes de prix et d'ordre.

Et si vous avez besoin d’une charge rapide de 22 kW ou CC, ce boîtier n’est absolument pas le bon outil ; ceux-ci nécessitent un courant alternatif triphasé à 32 A ou un chargeur CC.

Pourquoi les distributeurs stockent la gamme 11 kW

Un produit avec un acheteur clair et mal desservi : les opérateurs commerciaux et les voyageurs de véhicules électriques longue distance qui ne peuvent pas utiliser la recharge domestique.

Délai de 15 à 20 jours ouvrables sur les configurations standard ; Le marquage OEM sur le panneau acrylique et l'emballage s'effectue selon le même calendrier.

Un MOQ modeste permet aux importateurs de valider le créneau en trois phases avant d'engager l'espace du conteneur.

Prise rouge CEE 16A configurée en usine, pistolet de type 2 (GB/T sur demande) et certificats — CE/TUV/CQC — préparés pour le marché de destination.

AMPPAL exporte dans plus de 40 pays, exploite elle-même plus de 200 bornes de recharge et fournit des projets comme le site d'hydrogène vert NEOM ; votre partenaire n'est pas une société commerciale mais le fabricant.

En boîte, en palette et à l'extérieur

Chaque unité de 11 kW est expédiée dans un carton prêt à la vente au détail, conçu aussi bien pour les réseaux de messagerie que pour les présentoirs en rayon, car cette catégorie se vend fortement en ligne. Le poids total du carton est d'environ 8 à 10 kg, câble de 5 mètres compris, ce qui est suffisamment léger pour le fret aérien lorsqu'un distributeur a besoin de stock rapidement.

Les commandes de conteneurs contiennent de 80 à 120 cartons par charge de 20 pieds en fonction de la taille du carton, palettisés, emballés sous film étirable et étiquetés au nom de l'acheteur.

La documentation voyage avec les marchandises : facture commerciale, liste de colisage, certificats CE/TUV/CQC et rapports de tests, ce qui permet aux importations d'électricité triphasée de passer les douanes dans plus de 40 pays.

Service au-delà des frontières

Garantie de 2 ans liée au numéro de série, honorée via le réseau d'exportation d'AMPPAL même lorsque l'appareil change de pays.

Cartes de rechange, modules LCD et jeux de câbles stockés et expédiés dans les 5 jours ouvrables suivant la confirmation.

Diagnostic par code d'erreur LCD par e-mail ou WhatsApp : la plupart des cas sont résolus sans retourner le matériel.

Mises à jour du micrologiciel et du mini programme APP distribuées via le portail de l'usine pendant toute la durée de vie du produit.

Conseils d'entretien pour les climats froids inclus : laissez l'appareil chauffer au-dessus de -10 ℃ avant de le charger à pleine charge par temps extrêmement froid.

Cinq erreurs sur le terrain que nous constatons constamment

Faux : en supposant que chaque prise rouge de camping est de 16 A – certaines sont de 32 A, d'autres ne sont pas étiquetées. À droite : vérifiez la plaque signalétique de la prise ; l'unité consomme 16 A par phase et est sûre sur l'un ou l'autre, mais le câble et la fiche doivent correspondre.

Faux : garer le véhicule avec le câble tendu sur un passage piéton. À droite : acheminez le câble au-dessus ou sous un tapis et fixez le pistolet après l'avoir débranché.

Faux : utiliser une prise monophasée bleue 16A via un adaptateur fait maison. À droite : utilisez uniquement la connexion à cinq broches rouge CEE d'origine pour laquelle l'appareil a été conçu.

Faux : fermer le boîtier alors que l'appareil est chaud après une session de charge complète. À droite : laissez-le tourner au ralenti quelques minutes et conservez-le au sec et enroulé sans serrer.

Incorrect : ignorer l'avertissement de l'écran LCD et continuer à conduire. Droite : lisez le code, effacez la cause du défaut et contactez-nous avec le code s'il se répète.

Voix de la voie longue distance

Une entreprise de logistique finlandaise exploite quatre véhicules électriques de livraison entre Helsinki et la Laponie. Leur gestionnaire de flotte : « À -25℃, l'unité démarre et maintient 11 kW là où deux chargeurs monophasés que nous avons essayés se sont simplement arrêtés. Nous souhaiterions que le câble fasse six mètres au lieu de cinq – l'un de nos chantiers impose un angle de stationnement serré.

Un importateur basé au Kazakhstan vend le modèle 11 kW à des prestataires de services miniers : « Les sites disposent de générateurs diesel triphasés, pas de stations de recharge. Cette boîte transforme un branchement de générateur en point de recharge en quelques minutes. Le panneau acrylique a été mis à rude épreuve et semble toujours neuf, ce qui nous a surpris.

Un couple allemand en voyage en Scandinavie pendant deux mois nous a écrit à mi-parcours : « Chaque camping équipé d'une prise rouge CEE devenait une charge complète pour la nuit. Nous avions prévu des prises bleues avant et avons perdu des matinées à chasser. La seule frustration était celle d'un camping français dont la prise rouge se trouvait derrière un portail verrouillé – aucun chargeur ne résout ce problème.

FAQ sur le passage des frontières

Q : Quelle prise l’unité de 11 kW utilise-t-elle ?

R : Une prise industrielle triphasée CEE rouge à cinq broches, 16 A, 400 V – la norme que l'on retrouve dans les campings, fermes et ateliers européens.

Q : Peut-il être rechargé à partir d’une prise domestique monophasée ?

R : Non. Il nécessite 380/400 V triphasé ; sur une alimentation monophasée, l'unité ne sera pas alimentée, de par sa conception.

Q : Le chargeur intégré de ma voiture : acceptera-t-il 11 kW ?

R : Seulement s’il prend en charge la charge CA triphasée ; vérifiez les spécifications du véhicule, car de nombreux véhicules électriques compacts sont limités à une seule phase.

Q : À quelle vitesse se charge-t-il réellement ?

R : Environ 50 kWh en 4,5 heures environ à pleine puissance – un arrêt de nuit ajoute une journée complète d'autonomie.

Q: Is the -30℃ rating trustworthy?

R : Il est vérifié en chambre climatique, avec un démarrage testé à des températures extrêmement froides ; nous conseillons toujours de réchauffer l'appareil avant les séances à pleine charge dans un froid profond.

Q : Est-ce que cela fonctionne dans les pays dotés de réseaux triphasés 230 V ?

R : La fenêtre d'entrée 380 V CA ± 15 % couvre la plupart des réseaux européens 400 V ; pour les réseaux non standard, confirmez votre tension phase à phase avec nous au moment de la commande.

Q : Quels documents puis-je obtenir pour la douane ?

R : Certificats CE, TUV et CQC, rapports de test, facture commerciale et liste de colisage, préparés pour l'exportation vers plus de 40 pays.

Q : Est-il réellement portable ?

R : Environ 8 à 10 kg emballés, avec une option de mallette de transport – suffisamment lourd pour donner l'impression d'être industriel, suffisamment léger pour qu'une seule personne puisse le déplacer.
