Chargeur portable AC EV de 3,5 kW pour usage résidentiel

Une protection contre les intempéries qui survit à un tuyau

Le moyen le plus rapide de vérifier l’honnêteté extérieure d’un chargeur est de lire son deuxième chiffre. IP54 signifie une éclaboussure ; IP65 signifie un tuyau. Cette unité murale est du deuxième type.

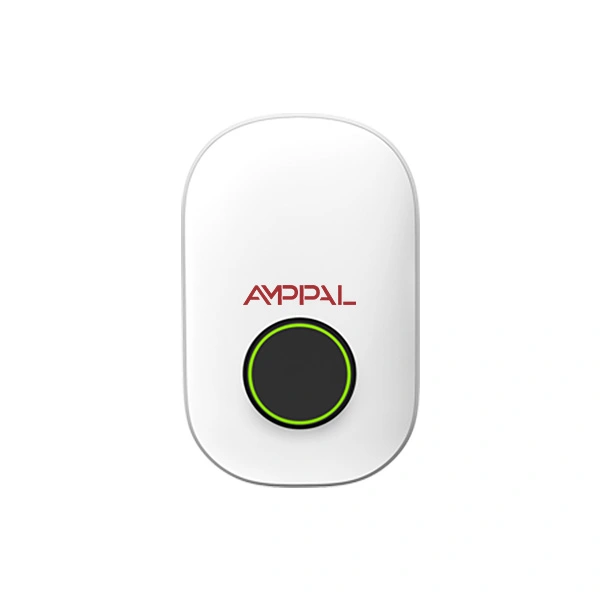

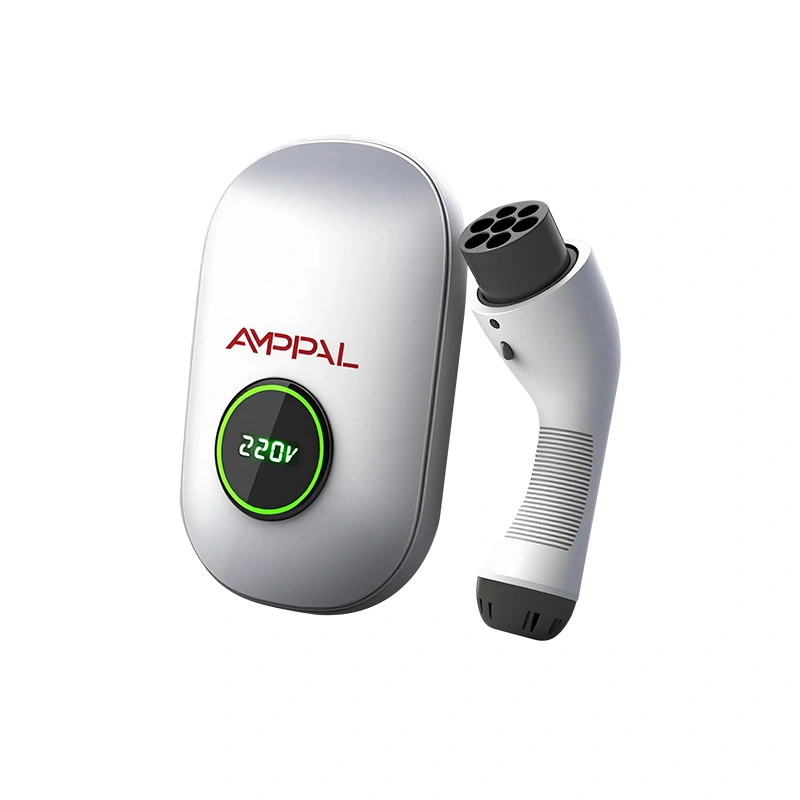

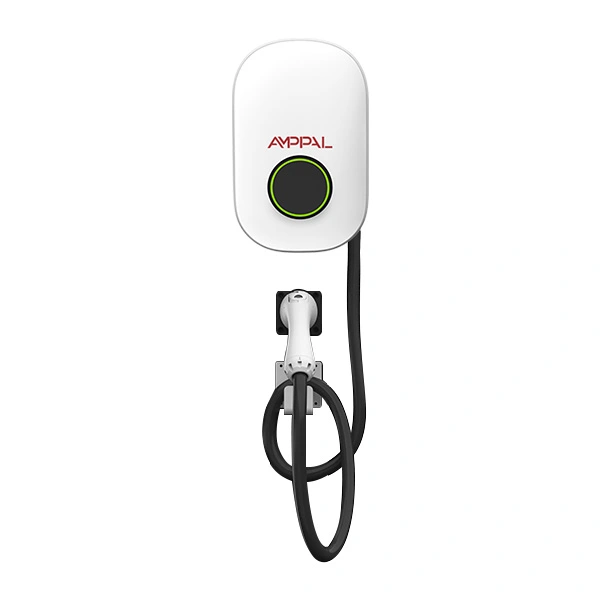

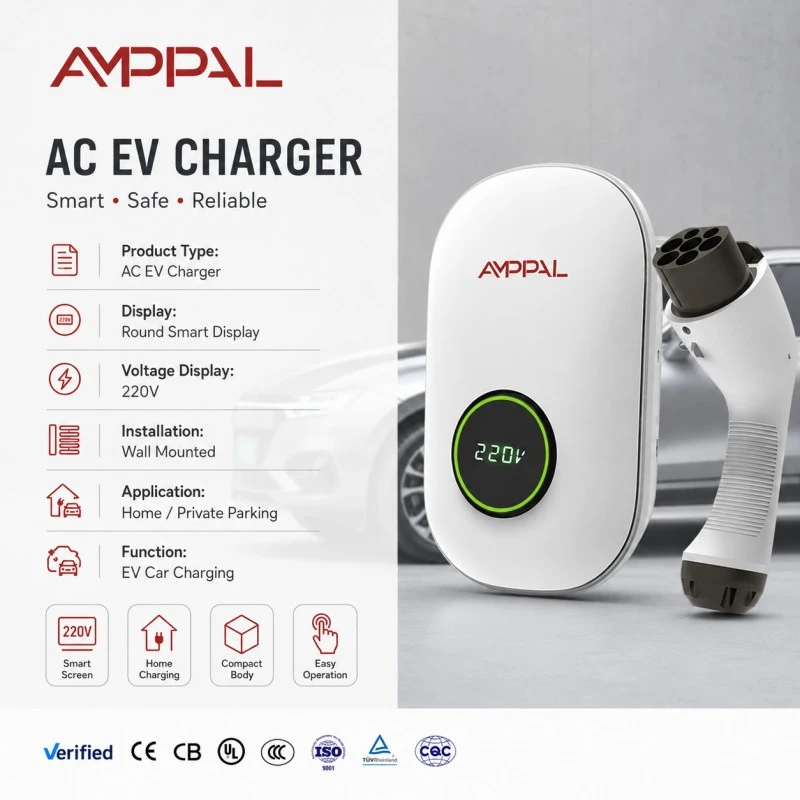

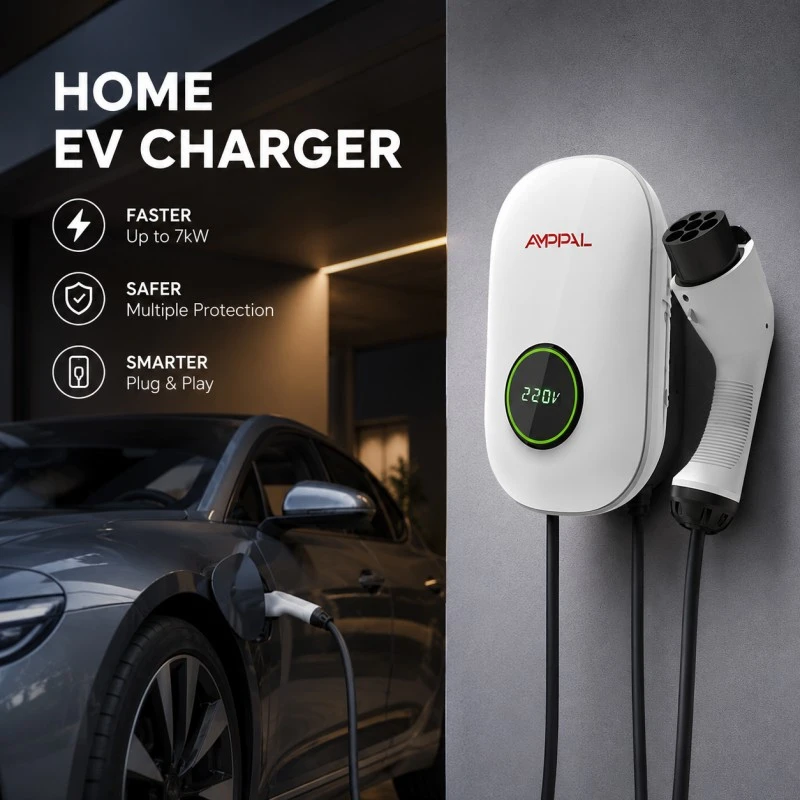

Le chargeur portable AC EV AMPPAL 3,5 kW pour usage résidentiel (AF-AC-3.5-B-A-O-1/2-SF) est un boîtier mural en plastique de 304 x 191 x 95 mm avec une prise de type 2, évalué à 16 A sur 220 V CA monophasé. Il se connecte via Bluetooth, WiFi et l'application AMPPAL, et possède un indice IP65 avec une plage de fonctionnement de -30°C à +50°C.

Nous l'avons construit pour les endroits où un chargeur normal ne survit pas : l'air salin, les tempêtes de poussière, les pluies de mousson et le nettoyeur haute pression de l'équipe de nettoyage. Le brouillard salin, la poussière de silice et les nettoyeurs haute pression sont les trois tueurs ; ce logement est construit autour des trois.

Il n’y a pas d’écran tactile à essuyer ni de clavier à corroder ; l'interface est votre téléphone. Le retrait de ces pièces est délibéré : moins d’ouvertures dans l’enceinte, moins de choses que l’air salin peut attaquer.

Cinq façons dont IP65 change la recharge en extérieur

L'étanchéité à la poussière est différente de la résistance à la poussière : le 6 signifie qu'aucune particule ne pénètre, même dans une carrière ou un chantier dans le désert.

Les jets d'eau sont autorisés : vous pouvez arroser l'appareil pendant le nettoyage, ce qui est exactement la façon dont meurent la plupart des chargeurs extérieurs.

Le boîtier scellé résiste aux climats sujets à la condensation ; le joint est comprimé uniformément par le motif de vis du couvercle avant.

La plage de -30°C à +50°C couvre les hivers nordiques et les étés du Golfe sans chauffage ni ventilateur.

Le boîtier en plastique signifie qu'il n'y a pas de traces de rouille : pas de bords métalliques nus, pas d'axes de charnière corrodés et un corps suffisamment léger pour une installation par une seule personne.

Une panne de moins : pas de lecteur de carte ni de clavier, ce qui signifie moins d'ouvertures dans le boîtier et moins de pièces susceptibles d'être attaquées par l'air salin.

Spécifications techniques

Environnements pour lesquels cette unité a été conçue

Maisons et chalets côtiers où les embruns salés se déposent sur tout à moins de 500 mètres de l'eau.

Cabines de chantier de construction et hangars à outils dans des régions poussiéreuses, où la poussière fine se transformait en connecteurs de moindre importance.

Climats de mousson : le support mural et la prise orientée vers le bas évacuent l'eau avant qu'elle ne puisse s'accumuler.

Dépendances agricoles et écuries avec une humidité élevée et des routines de lavage régulières.

Les régions froides où les hivers à -30°C tuent les appareils électroniques moins chers ; l'unité est conçue pour toute la gamme.

Installations temporaires et de location : légères, murales et faciles à déplacer entre les sites.

Murs de garage et d'abri d'auto où la condensation s'égoutte toute la nuit ; le panneau scellé ignore l’humidité.

Propriétés de vacances en location où les clients sont exigeants en matière d'équipement ; une unité qui survit à un arrosage survit à la plupart des invités.

Que se passe-t-il à l’intérieur quand il pleut

L'eau rencontre d'abord le capot avant. Le joint IP65 se trouve derrière le couvercle et le presse-étoupe scelle le point d'entrée ; il n'y a pas de fente de ventilation permettant d'exploiter la pluie car l'unité est refroidie par convection à travers la surface du boîtier.

La prise de type 2 possède son propre couvercle. Lorsqu'une voiture est branchée, le connecteur lui-même assure l'étanchéité ; lorsqu'il est inactif, le couvercle protège la pluie et la poussière des contacts.

Ce que IP65 ne signifie pas : la submersion. La classification couvre les jets et la pluie, pas les flaques d'eau, alors montez l'unité avec la prise inclinée vers le bas et maintenez la base au-dessus du niveau d'inondation. Sur les sites soumis à des pluies latérales, la prise encastrée et le couvercle à profil bas permettent à l'eau de parcourir un chemin plus long avant qu'elle puisse atteindre les contacts.

Le comportement au froid mérite également une attention particulière : le volume étanche respire peu, l'humidité est donc bloquée au niveau des joints plutôt que gérée par des aérations. Lors de cycles de gel-dégel extrêmes, nous recommandons toujours un montage sous un avant-toit, ce qui ne coûte rien et lève le dernier doute.

Tests derrière l'indice IP65

Les échantillons par lots sont soumis à des tests au jet d'eau IPX5 conformément à la norme CEI 60529 : une buse de 6,3 mm à 12,5 litres par minute, pulvérisée sous tous les angles pendant trois minutes.

Les analyses de la chambre à poussière vérifient l'absence de pénétration après huit heures selon la procédure IP6X.

100 % des unités réussissent les contrôles diélectriques et de continuité de masse.

Cyclage thermique de -30°C à +70°C selon CEI 60068, plus brouillard salin de 96 heures sur les unités échantillonnées.

Rodage à pleine charge pendant 48 heures avec le boîtier scellé, tandis que la température interne est enregistrée.

Composants conformes RoHS/REACH sous ISO 9001:2015 ; CE selon les directives Basse Tension et CEM.

Le numéro de série de chaque unité est lié à ses enregistrements de tests, de sorte qu'un certificat de lot peut être retracé jusqu'à un jour de production spécifique.

Comment est fabriqué le boîtier : huit étapes

Moulage : le boîtier est moulé par injection avec la rainure du joint et les points de montage conçus dans l'outil.

Siège du joint : l'étanchéité IP65 est posée et vérifiée sous rétroéclairage pour un cordon continu.

PCBA : la carte d'alimentation, le module Bluetooth/WiFi et les mesures sont installés sur la ligne SMT.

Revêtement protecteur : la carte mère reçoit une fine couche de protection avant l'assemblage final.

Ensemble douille et presse-étoupe, serrés selon les spécifications qui permettent au joint de fonctionner.

Vérification de la charge du micrologiciel et du couplage des applications.

Échantillonnage IP : les unités de chaque lot sont envoyées à la plate-forme à jet d'eau.

Hi-pot, contrôle qualité visuel et emballage ; les commandes standard sont expédiées sous 15 à 20 jours ouvrables.

Bon outil, bon site : choisir le 3,5 kW

3,5 kW est une charge lente et régulière : environ 15 à 17 km d'autonomie par heure pour un véhicule électrique typique, et une recharge complète pendant la nuit pour la plupart des navetteurs. Choisissez-le lorsque le parking se gare pendant des heures et que le circuit est un circuit de prise ordinaire de 16 A.

Ne le choisissez pas lorsque vous avez besoin d’un redressement. Une flotte de taxis qui circule toutes les deux heures a besoin de 7 kW ou 11 kW, et un dépôt avec service triphasé ne devrait pas utiliser des boîtes de 3,5 kW. Il s'agit d'un outil domestique et commercial léger, pas d'une machine à haut débit.

Là où c’est vraiment l’avantage : c’est l’exposition extérieure qui décide, pas l’électricité. Si l'emplacement est côtier, poussiéreux ou glacial, la coque IP65 se justifie même avec une puissance modeste.

Comparatif avec une unité monophasée de 7 kW ? Le 3,5 kW consomme 16 A et le 7 kW consomme 32 A ; de nombreuses maisons et chalets plus anciens ont un circuit de 16 A mais pas de 32 A. Lorsque le câblage dicte le choix, le 3,5 kW évite complètement un recâblage.

Pourquoi les acheteurs préfèrent les unités extérieures AMPPAL

IP65 est testé, pas supposé : les résultats au jet d'eau et en chambre à poussière sont disponibles par lot.

Contrôle local via Bluetooth et WiFi avec l'application AMPPAL ; aucun compte cloud n'est nécessaire pour démarrer une session.

Boîtier compact de 304 x 191 x 95 mm et installation murale par une seule personne.

Certification CE, garantie standard de 2 ans, délai de livraison de 15 à 20 jours ouvrables, MOQ 1 unité.

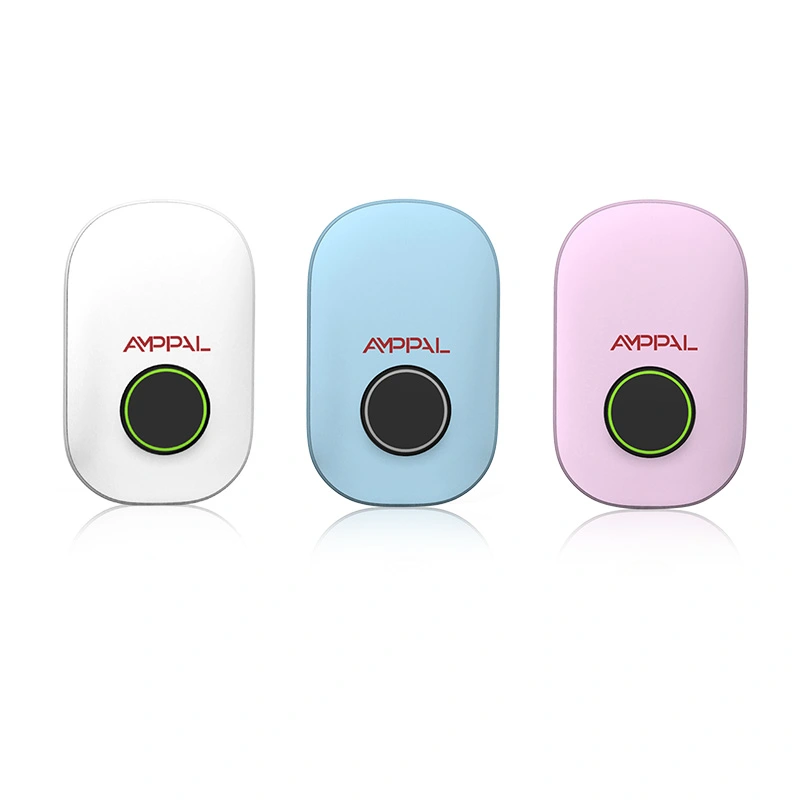

OEM/ODM : logo, couleur du boîtier et marque de l'application personnalisés ; exporte vers plus de 40 pays depuis 2014.

Pièces de rechange économes en stock : le joint, le couvercle de prise et les assemblages de câbles sont les seuls consommables, de sorte qu'un distributeur peut contenir un petit kit et couvrir l'ensemble de la base installée.

Détails d'emballage et de livraison

Chaque unité est expédiée dans un carton prêt à la vente d'environ 380 x 280 x 170 mm, protégé par de la mousse, avec le support mural, les vis et le manuel ; le poids brut est d'environ 3 kg.

Quarante unités par palette en deux couches ; un conteneur de 20 pieds peut contenir environ 1 500 unités et un 40HQ environ 3 300, de sorte que les petites et grandes commandes sont toutes deux expédiées de manière économique. Les distributeurs combinent souvent ce modèle avec les versions 7 kW et 11 kW dans un seul conteneur.

Les devis sont FOB Ningbo ou Shanghai, EXW disponibles ; la facture commerciale, la liste de colisage, le connaissement, le certificat d'origine et la déclaration CE accompagnent chaque expédition.

Politique d'assistance et de réparation

Garantie standard de 2 ans à compter de l'expédition, couvrant les défauts de fabrication, y compris l'électronique scellée.

Réponse technique 24h/24 avec diagnostic vidéo.

Pièces de rechange : kits de joints, couvercles de douilles et assemblages de câbles via DHL/FedEx sous 2 jours ouvrables.

RMA par photos et numéro de série : le remplacement ou la réparation est confirmé avant de retourner quoi que ce soit.

Le joint est un élément d'usure : remplacez-le si l'unité est démontée et nous incluons un nouveau joint gratuitement avec chaque commande de réparation.

La réparation sur site est possible dans la plupart des cas : le couvercle avant et le joint se détachent avec des outils standards, donc un couvercle endommagé ne signifie pas une toute nouvelle unité.

Notes de manipulation et de nettoyage

Faux : laver la prise sous pression avec le couvercle ouvert. À droite : fermez le couvercle de la prise et couvrez un connecteur branché avant d'arroser.

Faux : monter l'unité à plat pour que l'eau s'accumule sur le bord supérieur. À droite : utilisez l'inclinaison du support pour que le visage évacue l'eau.

Faux : percer une entrée de câble de terrain à travers le boîtier. À droite : utilisez le presse-étoupe d'usine ; un trou foré sur le terrain est l'endroit où l'eau pénètre.

Faux : laisser l'unité au niveau du sol dans une zone sujette aux inondations. À droite : montez au-dessus de la ligne d’inondation connue ; IP65 est résistant aux jets, pas à la plongée.

Faux : ignorer le joint après des années d’exposition aux UV. À droite : inspectez le joint chaque année et remplacez-le s'il est fissuré ; le kit coûte moins cher que le diagnostic.

Témoignages d'acheteurs issus de climats difficiles

Un propriétaire de chalet sur la côte norvégienne en a installé un à côté d'un hangar à bateaux, à 200 mètres de la mer. Après deux hivers de brouillard salin, le seul problème était un couvercle de douille rigide, qu'il desserra avec un spray silicone ; l'électronique n'a jamais été en panne.

Un entrepreneur en construction kenyan garde quatre unités sur place, dans des cabanes dans une région montagneuse poussiéreuse. La plainte du responsable du site est à l'opposé de la plupart des autres : les unités sont tellement scellées que la poussière ne peut pas non plus s'échapper, et une fine pellicule s'accumule derrière le cadre de l'écran les jours ensoleillés.

Un camp minier chilien a commandé un lot pour des logements de personnel en altitude. Leur contremaître électricien a apprécié la température de -30°C après une nuit à -18°C ; il avait déjà vu des chargeurs moins chers tomber en panne en dessous de -10°C.

Le fil conducteur de ces signalements : personne n’appelle pour un dégât des eaux. Les plaintes sont d'ordre esthétique, un couvercle rigide ou une lunette décolorée, ce qui correspond exactement à ce qu'une conception résistante aux intempéries devrait coûter au propriétaire.

Questions sur la recharge résistante aux intempéries

Q : Puis-je vraiment pulvériser de l’eau directement sur l’unité ?

R : Oui, IP65 protège contre les jets à basse pression provenant de toutes les directions ; gardez le couvercle de la prise fermé pendant l'arrosage.

Q : Quelle est la différence entre IP54 et IP65 ?

R : Le deuxième chiffre : 4 résiste aux éclaboussures, 5 résiste aux jets ; le premier chiffre 6 ajoute l'étanchéité à la poussière.

Q : L'unité se chargera-t-elle en dessous de zéro ?

R : Il est évalué à -30 °C ; la gestion de la batterie de la voiture décide de la quantité d’énergie qu’elle accepte à froid.

Q : Le boîtier en plastique jaunit-il au soleil ?

R : Le boîtier est stabilisé aux UV, mais attendez-vous à une légère décoloration de la surface après plusieurs années à l'extérieur.

Q : Que fait l'application sans compte cloud ?

R : L'appairage Bluetooth, le démarrage/arrêt et l'affichage de l'alimentation en direct fonctionnent localement ; Le WiFi ajoute un accès à distance une fois configuré.

Q : Quelle prise et quel câble sont inclus ?

R : Une prise de type 2 avec un câble fixe ; CCS et CHAdeMO ne sont pas proposés sur les modèles AC.

Q : Peut-il également être installé à l’intérieur ?

R : Oui, la coque IP65 fonctionne partout ; une utilisation en intérieur laisse simplement la marge inutilisée.

Q : Quel est le délai de livraison ?

R : 15-20 jours ouvrables pour les modèles standard, MOQ 1 unité.
