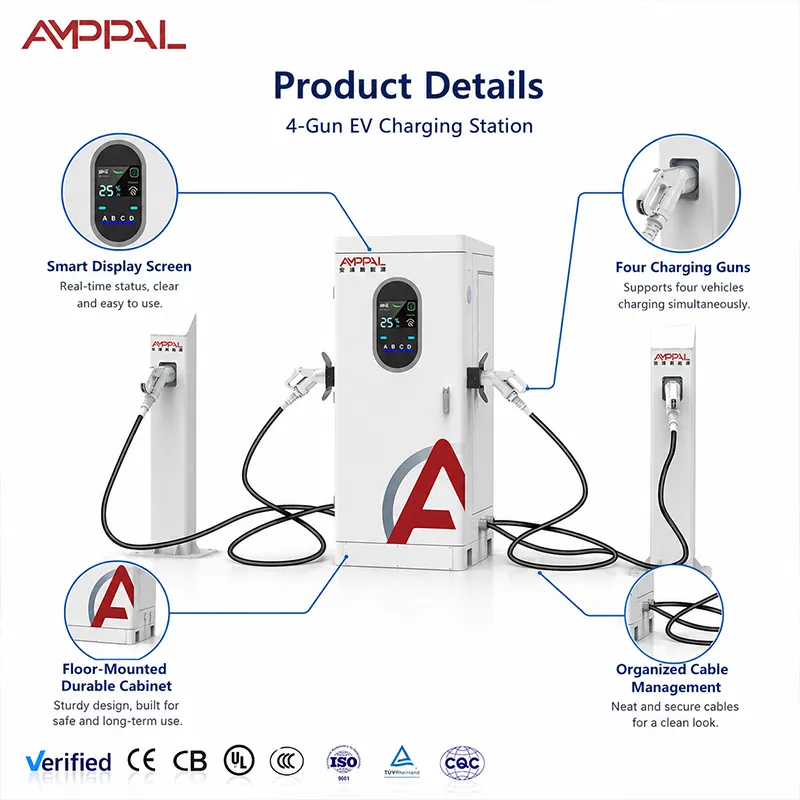

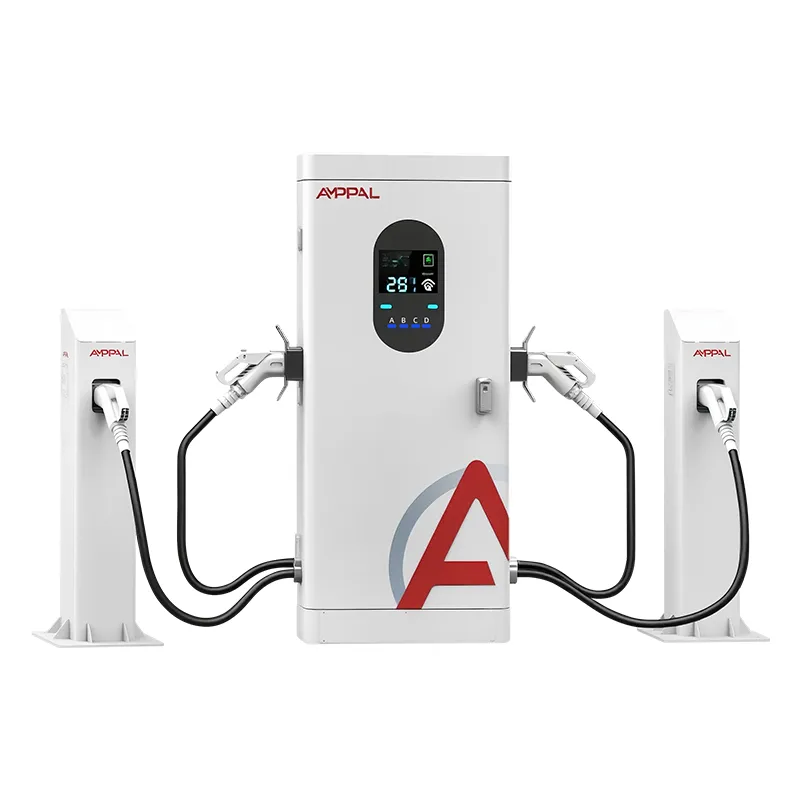

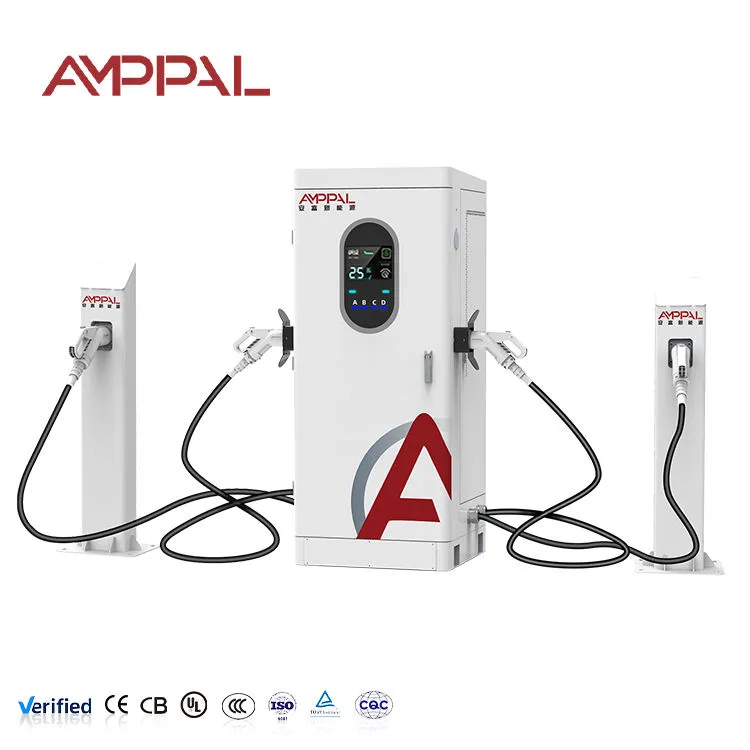

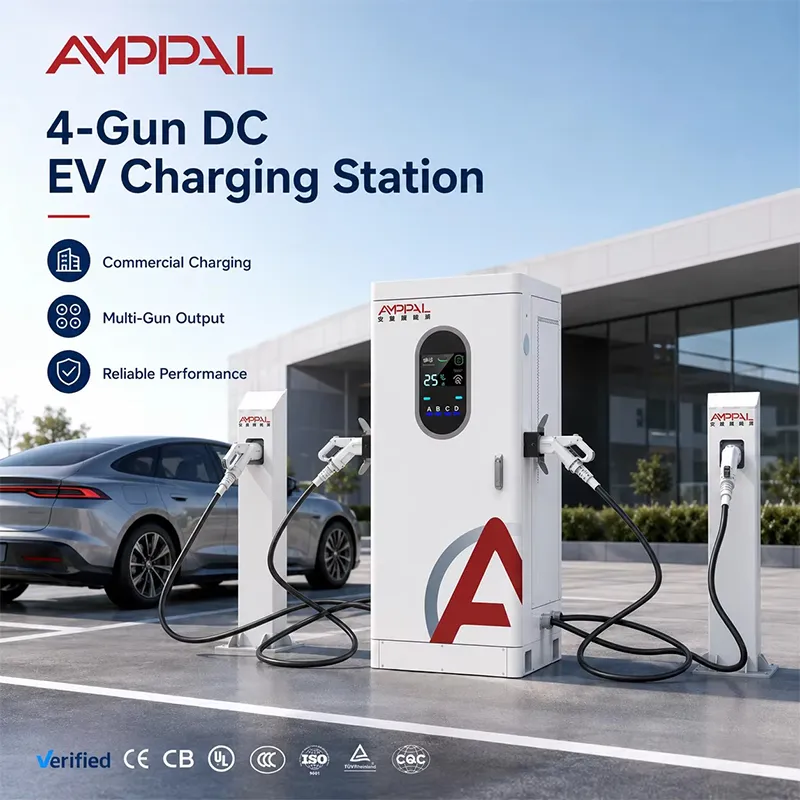

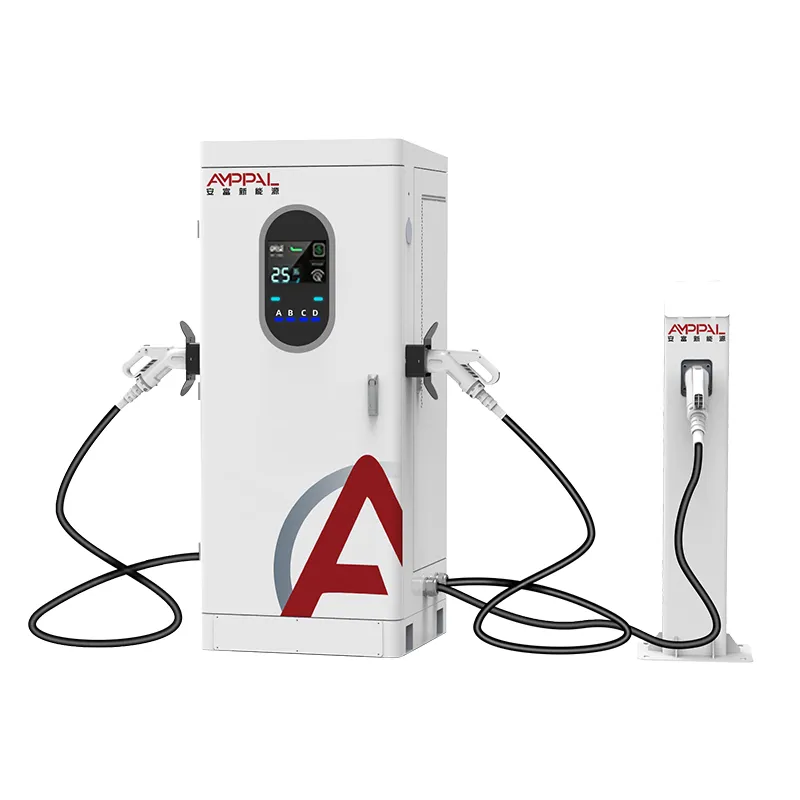

Station de recharge rapide CC multi-connecteurs pour véhicules électriques de 160 kW pour flottes commerciales

Ce que 160 kW répartis sur quatre pistolets vous achètent

La plupart des constructeurs de bornes commencent par la mauvaise question : « quelle est la taille du chargeur ? » au lieu de « combien de véhicules doit-il desservir par jour ? » Cette page fait le calcul qu'un banquier ferait avant de signer. L'AF-DC-160-Y-D-Z-4-H est une armoire CC intégrée à quatre pistolets - 160 kW de sortie, positions A/B/C/D, une entrée 380 V - et tout son argument économique est que le nombre d'armes, et non la puissance de crête, fixe votre plafond de revenus. Un seul canon de 160 kW dessert une voiture à la fois.

Considérez cela comme une assurance de capacité. Les voitures qui arrivent à une vraie gare sont une loterie : un taxi qui veut 40 minutes, un navetteur qui en veut 20, un camion qui en veut 90. Une unité à un seul pistolet sérialise cette loterie – chaque voiture attend son tour.

Les arguments économiques en faveur de quatre armes au lieu d’une

Même puissance, jusqu'à quatre sessions simultanées : cette armoire et un mono-pistolet de 160 kW consomment la même alimentation ; le cabinet empêche simplement une voiture de bloquer toute la file d’attente.

L'utilisation des armes à feu augmente parce que la barre pour occuper une arme est plus basse : n'importe quelle voiture peut prendre n'importe quelle position, tandis qu'une voie rapide fonctionnant uniquement à 800 V rejette d'emblée les voitures plus anciennes de 400 V.

Le temps d'attente moyen diminue sans acheter plus de réseau : la théorie des files d'attente en pratique : quatre services courts battent un service long pour la même énergie.

Les objectifs de revenus par arme sont plus faciles à atteindre : 160 kW divisés par quatre armes correspondent à une moyenne de 40 kW par position, et une journée de sessions régulières rapporte mieux que le même kWh avec une seule arme.

Coût d'installation réduit par véhicule desservi : une armoire, une alimentation, une fondation, un enregistrement OCPP — par rapport à deux unités à un seul pistolet.

Le plafond de 250 A est assez généreux : à 400 V, un seul pistolet peut tirer 100 kW ; à 800 V, une voiture seule consomme jusqu'à 160 kW. La piscine constitue rarement le goulot d’étranglement dans un trafic mixte.

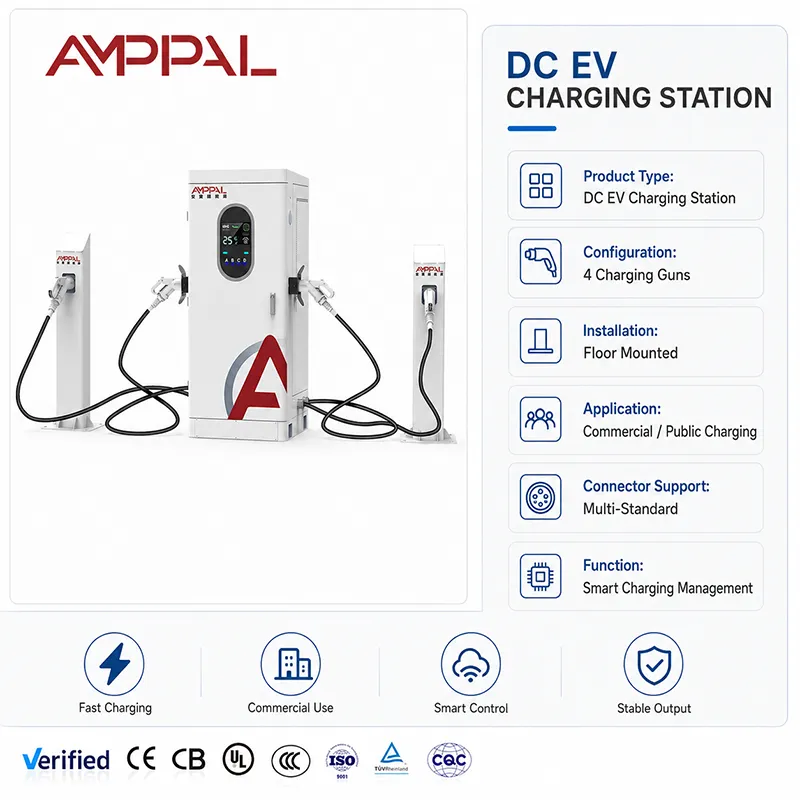

Spécifications techniques

Types de sites où le nombre d’armes dépasse la puissance de l’unité

Parking sur le lieu de travail et dans les dépôts où les voitures restent stationnées pendant 30 à 90 minutes — le temps d'arrêt est suffisamment long pour qu'une moyenne de 40 kW ne soit pas un compromis.

Terrains municipaux en bordure de rue ou dans les supermarchés avec des arrivées imprévisibles.

Sites avec un plafond de réseau strict : 160 kW est souvent la plus grande consommation tolérée par une allocation modeste sans mise à niveau du transformateur.

Stations-service franchisées ajoutant leurs premiers îlots de véhicules électriques sur la capacité électrique existante.

Parcs navals dont les véhicules sont de classe 400V ; la disposition à quatre canons maintient chaque véhicule chargé sans voie à haute tension.

Comment une piscine de 160 kW dessert quatre véhicules en séquence

L'armoire maintient la piscine à 160 kW au total et la distribue selon la règle que vous avez définie : premier arrivé, premier servi, même partage ou priorité. En répartition égale, quatre canons occupés fonctionnent chacun près de 40 kW ; une voiture de 50 kWh arrivant avec un état de charge de 40 % part en 60 à 75 minutes environ.

Le détail de l’argent est l’utilisation. Un chargeur de 160 kW à un seul pistolet ne rapporte rien lorsqu'il est inactif ; ce cabinet gagne quelque chose chaque fois que l'un des quatre postes est occupé. Faites le calcul avec votre propre tarif : 40 séances par jour d'une moyenne de 20 kWh chacune font 800 kWh via l'armoire.

Les données de session reviennent par arme sur OCPP 1.6/2.0, vous surveillez donc l'utilisation semaine après semaine et déplacez les règles d'allocation lorsqu'une position sous-performe. Cette boucle de rétroaction fait la différence entre posséder un chargeur et posséder une ligne de revenus.

Ce que couvrent réellement nos rapports de test

Des tests de CEM et de type diélectrique en armoire complète, et non des échantillons de modules uniquement : c'est le dossier qu'un responsable d'appel d'offres européen souhaite réellement lire.

Brouillard salin 96 heures sur le boîtier IP54 et les boîtiers du pistolet, avec photos à l'intérieur du rapport.

Un test de trempage thermique à 50 °C montrant où la production diminue, de sorte que le plan du site ne découvre jamais la limite en août.

Vérification d'étanchéité IP54 sur les joints et les presse-étoupes, plus chocs mécaniques sur le boîtier.

Certificats CE, TUV, UL, CB et CCC à jour et disponibles sur demande, avec le dossier de test sérialisé tel que construit par unité.

Comment une capacité d'un million d'unités par an maintient les délais de livraison à 15-20 jours ouvrables

1. Tôle : découpe laser TRUMPF et presses plieuses CNC à Yueqing ; le boîtier commence comme une bobine d'acier, pas une pièce de catalogue.

2. Revêtement en poudre avec échantillonnage par lots au brouillard salin.

3. PCBA sur la ligne DC dédiée — Les étages d'assemblage AC et DC sont séparés, donc outillage et propreté ne se mélangent jamais.

4. Ensemble de jeux de barres et de modules de puissance avec outils à contrôle de couple ; chaque joint est enregistré.

5. Câblage à quatre pistolets : contacteurs par position, mesure et décharge de traction.

6. Test du micrologiciel et de la prise de contact OCPP sur une plate-forme de test.

7. Burn-in à pleine charge sur un banc de charge, enregistré par armoire.

8. Contrôle qualité final, sérialisation et remise à l'emballage — c'est pourquoi le devis standard indique 15 à 20 jours ouvrables, et pourquoi nous le battons généralement.

Guide des tailles : Quand 160 kW bat 2 x 80 kW ou un seul 160 kW

Comparez trois options sur votre site. Un seul pistolet de 160 kW : armoire la moins chère, meilleure expérience avec un seul véhicule, pire comportement en file d'attente. Deux unités à un seul pistolet de 80 kW : deux voies, mais chacune plafonne à près de 80 kW et vous payez pour deux alimentations et deux fondations. Un quatre canons de 160 kW : quatre voies à partir d'une seule alimentation ; une voiture seule atteint toujours 160 kW (plafond de 250 A le permettant à 800 V).

Dans le cas contraire : si vos chauffeurs sont tous des camions nécessitant plus de 150 kW par session, quatre voies de 40 kW en moyenne ne sont pas la bonne solution : achetez de grosses unités dédiées. Si les sessions doivent se terminer en moins de 15 minutes, rien dans la classe 160 kW ne résout ce problème. Et si votre site ne voit jamais plus de deux voitures à la fois, une unité à deux canons coûte moins cher.

Cinq faits contractuels que les acheteurs demandent en premier

Délai : 15 à 20 jours ouvrables à compter de la date de dépôt et de l'approbation de l'œuvre d'art – écrit dans le devis, non découvert ultérieurement.

MOQ : indiqué par modèle dans le devis ; Les unités d'échantillonnage sont expédiées en premier afin que la revendication de qualité puisse être testée avant le volume.

Garantie : deux ans, niveau module et pistolet – les pièces qui tombent en panne, pas la peinture.

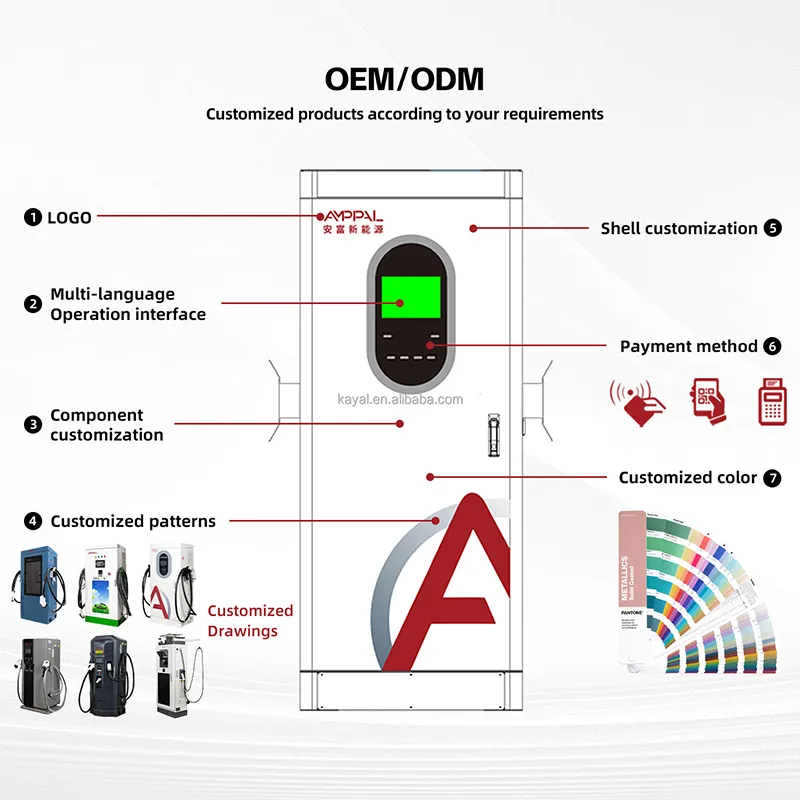

Personnalisation : marque OEM, couleur, étiquettes des armes à feu et dénomination du backend au moment de la commande ; l'usine a fait des OEM/ODM pour des acheteurs dans plus de 40 pays.

Échelle de référence : plus d'un million d'unités cumulées livrées d'ici 2024, plus de 200 stations exploitées par notre propre équipe, 500 unités refroidies par liquide pour Saudi NEOM — l'usine a sa peau dans le jeu.

Expédition d'une armoire 1820x750x735 sans drame

L'enveloppe de la caisse mesure environ 2,0 x 0,95 x 1,0 m, y compris les compartiments pour armes à feu doublés de mousse ; l'armoire se déplace verticalement, les armes sont sécurisées contre tout mouvement. Le poids brut apparaît sur la liste de colisage, que nous envoyons avant le départ du camion afin que votre transitaire puisse planifier sans surprise.

Le fret maritime est standard : FOB, CIF, CFR ou DDP depuis le Zhejiang. Un QG de 40 pieds peut contenir six caisses d'affilée selon notre plan de rangement standard ; les diagrammes de chargement finaux sont confirmés par commande car les mélanges varient.

Les documents (facture commerciale, liste de colisage, connaissement, certificat d'origine) proviennent de notre bureau d'exportation, qui expédie dans plus de 40 pays chaque année. Les nouveaux importateurs reçoivent à l’avance une liste de contrôle des documents ; nous avons vu quels bureaux de douane demandent quoi.

Durée de deux ans, expédition des pièces sous 48 heures

Mandat de deux ans. Pour un opérateur qui gère des chiffres d'utilisation, le chiffre pertinent est notre expédition de pièces sous 48 heures, et non la durée de la garantie elle-même.

Expédition sous 48 heures de pièces de rechange en stock (assemblages de pistolets, modules, contrôleurs) depuis l'usine de Yueqing.

Diagnostics OCPP à distance pour les problèmes de configuration et de micrologiciel ; la plupart des billets ferment sans visite du site.

Liste de contrôle annuelle : nettoyage des filtres, resserrage des jeux de barres, inspection des contacts des pistolets — nous l'envoyons avec chaque commande.

Appel de mise en service avec un ingénieur dès la première séance.

Les pièces de rechange au niveau du module sont conservées pendant toute la période de garantie, de sorte qu'un module défaillant est un échange et non un ticket de réparation.

Habitudes des opérateurs qui prolongent la durée de vie des armes à feu

Faux : laisser les conducteurs retirer le connecteur par le câble. À droite : saisir la poignée et installer une petite pancarte : les contacts du pistolet sont un élément d'usure et la garantie de deux ans ne couvre pas les abus.

Faux : enrouler un câble de 7 m autour de l'étui par temps glacial. À droite : boucles desserrées et inspection printanière de la veste pour détecter les fissures.

Faux : réglage même divisé lorsqu'une arme se trouve dans une zone morte que personne n'utilise. À droite : vérifier mensuellement les données OCPP par arme et faire passer une position à faible utilisation en priorité ou déplacer sa règle.

Faux : faire fonctionner l'armoire sur un générateur sans une liaison neutre-terre appropriée. À droite : une alimentation stable à AC380V+-15 % ; le schéma de câblage du manuel couvre les détails de la liaison.

Faux : nettoyer l'écran tactile avec des sprays de solvants. À droite : un chiffon sec en microfibre ; les solvants brouillent l’affichage pendant une saison.

Commentaires des acheteurs sur les sites de travail

Un franchisé d'une station-service en Pologne a placé une armoire à côté de deux unités existantes à un seul pistolet et a vu l'armoire à quatre pistolets gagner plus que les deux lors des pics de week-end - la file d'attente s'est étendue sur quatre voies au lieu de s'empiler derrière une seule. Sa plainte : le défaut de répartition égale du premier firmware sous-alimentait sa baie de taxi prioritaire, qu'il a corrigée avec un changement de règle dans l'application.

Un exploitant d'entrepôt au Mexique gère huit camionnettes de livraison dans une seule armoire pendant la nuit. Il nous a dit que le délai de livraison de 15 à 20 jours ouvrables comptait plus que le prix : l'ancien chargeur est mort en décembre et le nouveau a été expédié avant les vacances. Le reproche : son électricien voulait les bornes d’entrée sur le côté gauche ; les nôtres se trouvent en bas, le routage des conduits a donc pris une heure supplémentaire.

Un acheteur municipal au Chili a testé l'unité d'échantillonnage pendant un mois dans un dépôt de bus avant de commander du volume. L'envoi de 48 heures de rechange a été cité dans son évaluation de l'offre comme la raison pour laquelle AMPPAL a gagné. Remarque mineure : il aurait souhaité que la bande LED ait un motif « réservé » stable ; une note sur le firmware est entrée dans notre carnet de commandes.

Questions de retour sur investissement auxquelles nous répondons sur 160 kW

Q : Combien de voitures par jour une armoire à quatre pistolets de 160 kW peut-elle desservir ?

R : Cela dépend du temps d'arrêt, mais un chiffre de planification réaliste est de 30 à 60 sessions sur une journée de fonctionnement de 14 heures avec 20 à 30 kWh par session en moyenne. En dessous de 30 kWh en moyenne, la piscine reste rarement inutilisée longtemps.

Q : 40 kW par pistolet est-il trop lent ?

R : Pour une voiture de 50 kWh, de 20 % à 80 %, environ 45 minutes à 40 kW. Si votre public s’attend à des séances de moins de 30 minutes, mesurez-le : ce cabinet est une pièce d’économie, pas un record.

Q : Une voiture seule de 800 V obtient-elle réellement 160 kW ?

R : Jusqu'au plafond de sortie de 250 A — à 800 V, cela correspond à la totalité de 160 kW ; à 400 V, une voiture seule atteint près de 100 kW. L'écran affiche le chiffre en direct.

Q : Quels calculs de récupération recommandez-vous ?

R : Revenu du modèle par arme : heures occupées multipliées par la puissance moyenne multipliée par la marge tarifaire. Exécutez-le pour une arme et pour quatre ; le cabinet de quatre armes gagne généralement plus de 15 séances par jour.

Q : Puis-je ajouter cette armoire à un distributeur existant de 160 kW ?

R : Oui – il consomme la même alimentation AC380V qu’une seule unité de 160 kW. La différence se situe uniquement à l’intérieur du cabinet.

Q : La garantie couvre-t-elle les armes à feu ?

R : Deux ans, modules et pistolets inclus, avec expédition sous 48 heures sur les pièces de rechange en stock. Les dommages aux câbles dus à un abus du conducteur ne sont pas couverts.

Q : Que se passe-t-il si la puissance de mon site dépasse 160 kW ?

R : Gardez cette armoire et ajoutez-en une seconde ; chacun est indépendant sur son propre chargeur. De nombreux opérateurs développent leur capacité par étapes de 160 kW précisément pour cette raison.

Q : La plate-forme de recharge peut-elle être OCPP 1.6 et 2.0 ?

R : Les deux sont pris en charge. Nous testons la poignée de main sur votre plateforme avant expédition.
