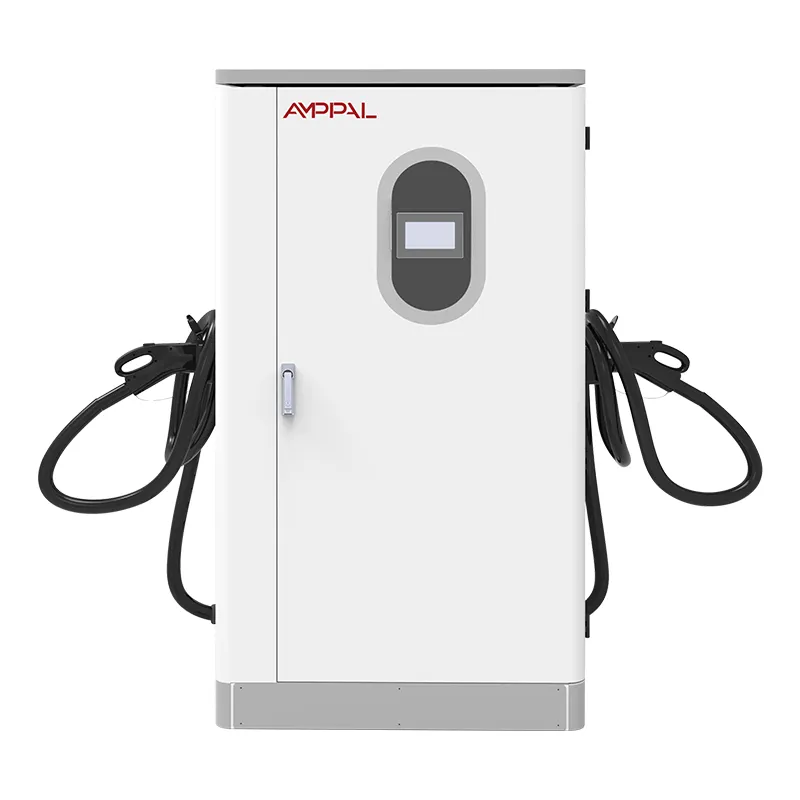

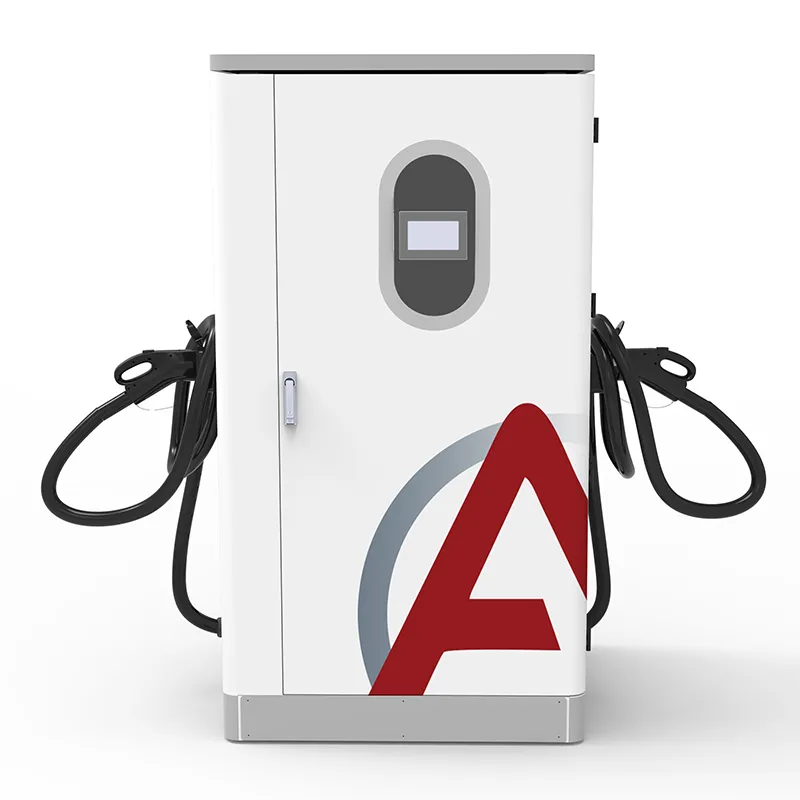

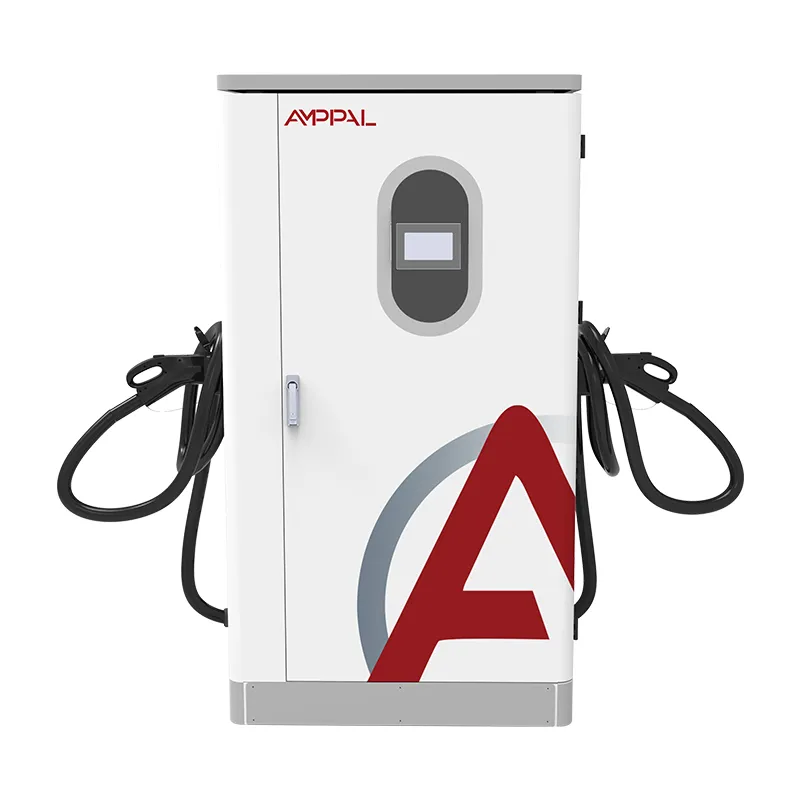

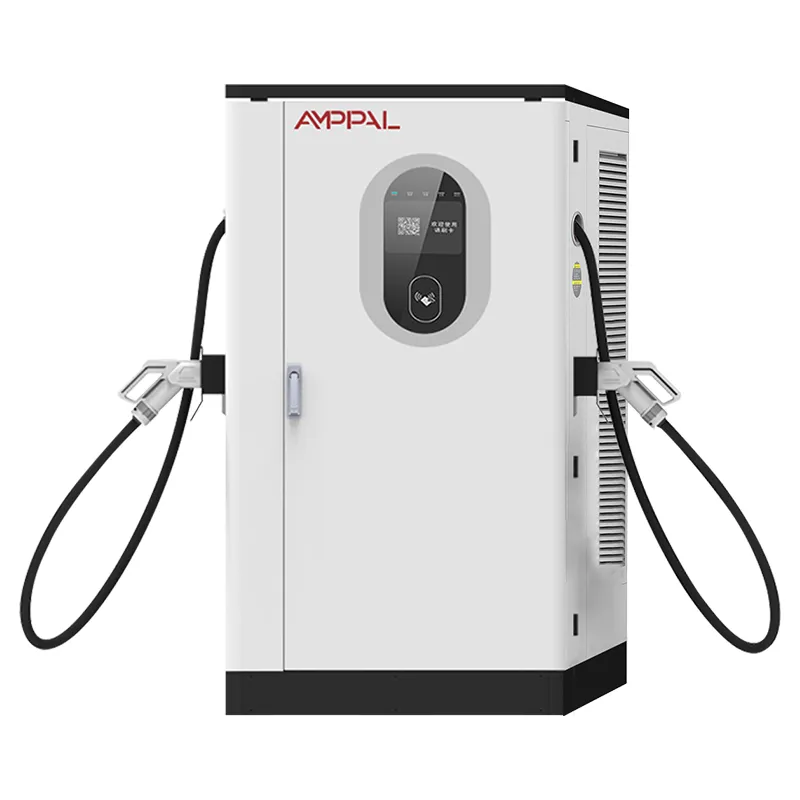

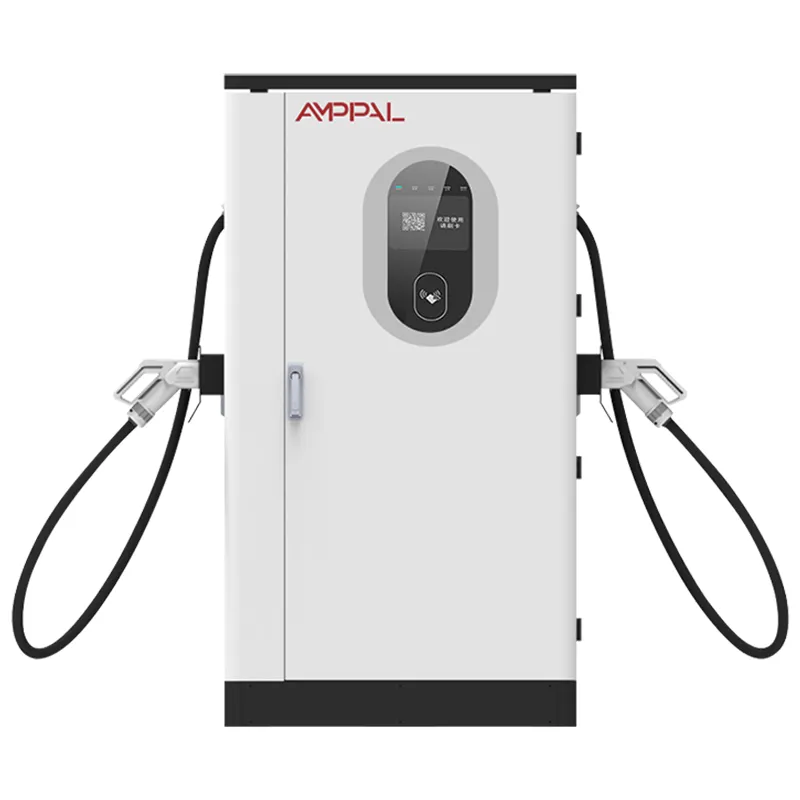

Station de recharge pour véhicules électriques CC haute puissance de 360 kW pour les grands dépôts de flotte

Pourquoi un chargeur qui tolère les mauvais réseaux se vend mieux à l'étranger

Demandez à un installateur à Lagos, à un ingénieur de chantier à Almaty ou à un propriétaire d'hôtel à Bali ce qui tue les chargeurs CC, et vous obtiendrez la même réponse avant de terminer la question : le réseau. Tension qui s'affaisse à midi, fréquence qui vacille lorsqu'un groupe électrogène diesel partage le bus, coupures de courant sans avertissement : la plupart des chargeurs rapides construits pour un réseau européen bien rangé se plient en six mois.

L'AF-DC-360 a été conçu pour ces conditions. Son étage d'entrée accepte 380 V CA ± 15 % et toute la bande 45-65 Hz, de sorte que la même armoire qui fonctionne sur secteur 50 Hz à Riyad fonctionne sur un réseau 60 Hz à São Paulo et sur un groupe électrogène 52 Hz dans un camp de construction — pas de changement de firmware, pas de variante régionale.

Cinq choix d'ingénierie qui le rendent tolérant au réseau

Bande d'entrée 45-65 Hz : aucune reconfiguration lorsque vous vous déplacez entre les régions 50 Hz et 60 Hz ; le frontal suit quelle que soit la fréquence qui arrive.

Tolérance de tension de ± 15 % : une entrée jusqu'à environ 323 V et jusqu'à environ 437 V maintient le bus CC en vie là où les réseaux ruraux s'affaissent sous la charge du soir.

Sortie nominale sur toute la bande : de nombreux chargeurs « large gamme » déclassent doucement en dehors des 50/60 Hz exacts ; cet appareil maintient sa courbe de 45 Hz à 65 Hz.

Armoire IP54 classée entre -25°C et +50°C : les endroits dotés de réseaux faibles connaissent généralement également un climat rigoureux, et le boîtier traite les deux plaintes en même temps.

OCPP 1.6/2.0 avec journalisation des défauts séparée : les événements d'entrée sont enregistrés indépendamment des défauts du chargeur, de sorte que votre technicien cesse de blâmer le mauvais côté de la connexion.

Efficacité maximale de 95 % : pour l'alimentation par groupe électrogène, où chaque kilowattheure gaspillé coûte plus cher que l'électricité du réseau, la différence apparaît sur la facture de carburant.

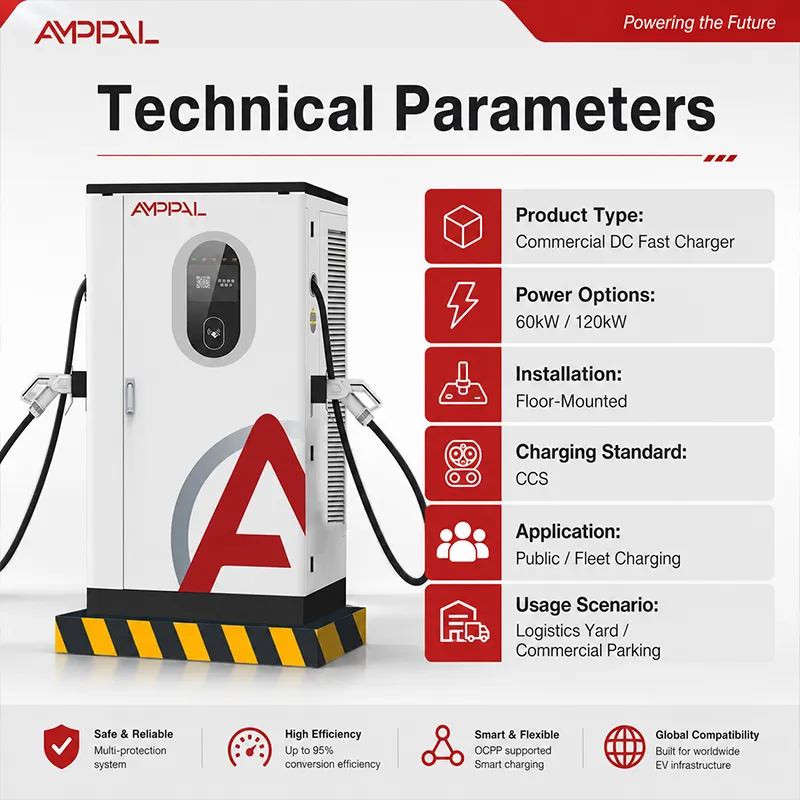

Spécifications techniques

Grilles gérées par cette armoire : 50 Hz, 60 Hz et tout le reste

Réseau 50 Hz — Europe, Moyen-Orient, majeure partie de l'Asie et de l'Afrique : un branchement triphasé standard, aucune modification.

Secteur 60 Hz – Amérique du Nord et du Sud, certaines parties du Japon et de la Corée : la même unité, le même firmware, pas de boîtier de conversion.

Îles et micro-réseaux – Caraïbes, Maldives, Philippines : la fréquence dérive lorsque la charge augmente et la fenêtre 45-65 Hz l'absorbe.

Sites de groupes électrogènes diesel et gaz — camps de construction, mines isolées, stations construites avant l'extension du réseau : les groupes électrogènes tiennent entre 48 et 55 Hz sous des variations de charge ; cette armoire ne trébuche pas.

Régions où la tension est faible : Afrique subsaharienne, Asie centrale, certaines parties de l'Indonésie et du Vietnam : la tolérance de ± 15 % permet de prolonger les séances jusqu'aux heures de pointe du soir.

À l'intérieur de la chaîne de conversion : entrée CA, sortie CC propre

Le courant alternatif triphasé entre dans l'étage d'entrée, où un redresseur frontal actif le convertit en un bus CC stable. Le tableau de commande compare la fréquence et la tension de ligne à la demande du véhicule des centaines de fois par seconde et ajuste l'étage DC/DC afin que le véhicule voie un courant continu propre et régulé, quelle que soit la réaction du réseau à cette minute.

La capacité à large fréquence n’est pas un ajustement de filtre ; il réside dans le micrologiciel de contrôle du redresseur. Sur une alimentation de groupe électrogène à la dérive, un chargeur fixe à 50 Hz perd la synchronisation et chute de sortie. L'AF-DC-360 maintient le bus CC au point de consigne car le frontal se reverrouille sur la fréquence qui arrive – 45 Hz, 60 Hz, 52,4 Hz, peu importe.

La sortie suit ensuite la poignée de main BMS : DC200-1 000 V, jusqu'à 200 A, avec l'écran tactile de 7 pouces affichant les données de session localement. Un rendement maximal de 95 % est mesuré sur le bus DC – un chiffre qui compte lorsque chaque kilowattheure coûte plus cher avec le diesel que sur le réseau national.

Des certificats qui ouvrent les portes des douanes

CE et CB marquent l'unité pour l'UE et la plupart des pays d'Asie ; L'inspection de la ligne TÜV couvre le processus de production, pas seulement un échantillon d'exposition.

La certification UL prend en charge les projets nord-américains et simplifie les exigences d'assurance sur plusieurs marchés.

CCC pour les ventes intérieures chinoises ; le dossier d'exportation comprend les trois documents de déclaration.

L'affirmation 45-65 Hz est testée et non supposée : l'étage d'entrée de chaque unité est balayé sur toute la bande sur une alimentation à fréquence variable avant la signature.

Le boîtier et les fixations résistent au brouillard salin pendant 96 heures, ce qui est pertinent pour les sites côtiers d'Afrique et des Caraïbes.

Les modules évalués entre -30 °C et +55 °C sont cyclés sur la ligne, ce qui confère à l'armoire une marge réelle de -25 °C à +50 °C sur les marchés des hautes terres et du désert.

Huit portes de production entre le composant et le chargeur fini

Porte 1 : les charpentes en acier sont découpées au laser et soudées par robot sur les lignes FANUC et TRUMPF partagées avec nos gammes de produits AC et DC.

Porte 2 : les boîtiers subissent un prétraitement et un revêtement en poudre avant que des composants électroniques ne s'en approchent.

Porte 3 : le redresseur et les modules DC/DC sont construits sur la chaîne d'assemblage DC, séparés de la production AC pour l'ESD et le contrôle de la propreté.

Porte 4 : chaque module est testé en charge seul : précision de sortie, ondulation, efficacité à 20 %, 50 % et 100 %.

Porte 5 : le banc à fréquence variable balaie 45-65 Hz et fait passer la tension d'entrée à travers la fenêtre de ± 15 % sur chaque unité.

Acheter pour un réseau faible ? Vérifiez d’abord ces trois choses

Mesurez avant d'acheter : enregistrez la tension de votre site pendant une semaine. S'il reste régulièrement en dessous de 340 V aux heures de pointe du soir, prévoyez un trajet d'alimentation plus court ou un changement de prise du transformateur, car même une tolérance de ± 15 % a un plancher.

Deuxièmement, vérifiez le groupe électrogène. Si vous prévoyez de fonctionner au diesel, dimensionnez-le à 1,5 à 2 fois la consommation du chargeur. Un groupe électrogène trop petit recherche simultanément la fréquence et la tension, et aucun étage d'entrée ne peut réparer une alimentation qui s'effondre.

Et le non honnête : si votre site n’a aucune voie réaliste vers une alimentation triphasée stable – pas de réseau, pas de groupe électrogène, uniquement monophasé – ce produit n’est pas pour vous. Vous avez besoin d’un système alimenté par batterie ou hybride solaire, et nous vous le dirons plutôt que de prendre la commande.

Ce que les clients exportateurs obtiennent et que les fournisseurs locaux ne peuvent pas égaler

Plus de 40 pays d’historique de livraison – Émirats arabes unis, Arabie saoudite, Russie, Kazakhstan, Ouzbékistan, Croatie, Allemagne, France, Malaisie, Thaïlande, Vietnam, Indonésie, Rwanda, Kenya, Afrique du Sud, Mexique, Brésil, Chili, Turquie – et cette liste informe chaque version.

Délai de 15 à 20 jours ouvrables avec la date dans le bon de commande ; MOQ est une unité pour les premières commandes de validation.

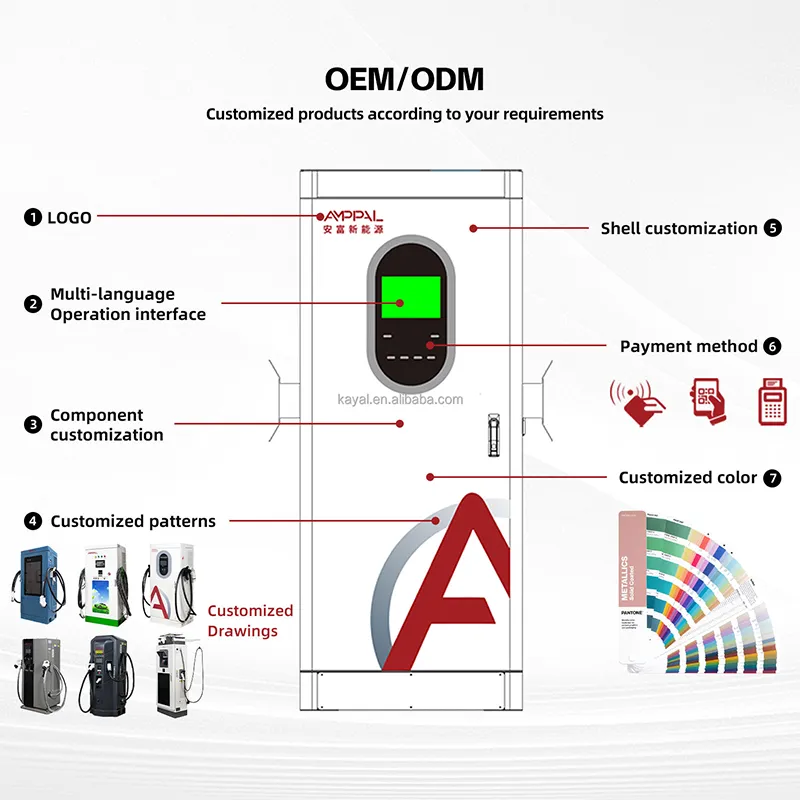

Longueur du câble, norme du connecteur, peinture et logo personnalisés au moment de la commande ; le firmware large fréquence est déjà standard, pas une demande particulière.

Certificats expédiés dans le dossier d'exportation — CE, TÜV, UL, CB, CCC — ainsi qu'une documentation OCPP complète pour votre équipe logicielle.

Références : le projet NEOM avec 500 unités refroidies par liquide, Sime Darby en Malaisie, RHG Enerturk en Turquie — des sites qui testent des chargeurs sur des réseaux qui ne pardonnent pas.

Comment nous mettons en caisse et expédions dans plus de 40 pays

L'armoire quitte l'usine sur une palette équipée de canaux pour chariot élévateur, puis entre dans une caisse en contreplaqué avec protection des coins en mousse et carénage étanche. Pour le fret maritime, nous ajoutons un déshydratant et une carte indicatrice d'humidité : un mois dans un conteneur traversant l'équateur est un climat en soi.

Nous expédions FOB Ningbo ou CIF à votre port. Le pack d'exportation contient la facture commerciale, la liste de colisage, le support du connaissement et les déclarations CE/TÜV, afin que votre courtier en douane puisse pré-déposer pendant que le navire est encore en mer.

Les chargements mixtes sont monnaie courante : un conteneur de 20 pieds contient plusieurs armoires ainsi que des modules et des câbles de rechange. Nous coordonnons le plan de palettes avec votre transitaire afin que rien ne reste sur le quai en attendant les formalités administratives.

Service sur site lorsque vous êtes à 14 heures d'avion

Mandat de deux ans. Lorsque la qualité du réseau est mauvaise, le redresseur frontal prend les devants ; notre garantie le couvre sans argument sur les conditions de fourniture.

Modules et cartes de rechange stockés et expédiés sous 3 à 5 jours ouvrables ; un module redresseur de rechange conservé sur site permet de réduire les temps d'arrêt pendant un quart de travail.

Lecture des défauts à distance via OCPP : nos ingénieurs extraient le journal, séparent les événements d'entrée des défauts du chargeur et guident votre technicien par appel vidéo.

Un guide de mise en service rédigé pour les électriciens locaux — nous avons appris que « supposons qu'un installateur qualifié » échoue sur les marchés où il s'agit du premier chargeur CC sur le réseau.

Bilan annuel pour les sites plus importants : seuils de fréquence, courbes de déclassement et paramètres OCPP vérifiés et mis à jour à distance.

Cinq habitudes de fonctionnement qui tuent les chargeurs sur des réseaux faibles

Faux : partager le chargeur avec un gros moteur qui démarre fort et observer une baisse de tension à chaque démarrage. À droite : donnez au chargeur son propre chargeur ou un compagnon de démarrage progressif ; la tolérance d’entrée survit aux creux, et non aux abus continus.

Faux : faire fonctionner un groupe électrogène diesel à charge minimale « pour économiser du carburant » et s’attendre à une fréquence stable. À droite : charger correctement le groupe électrogène ou ajouter une batterie tampon ; la fréquence inférieure à 45 Hz est hors de toute tolérance.

Faux : placer l'armoire dans un hangar en acier sans circulation d'air et blâmer la grille lorsque le déclassement entre en jeu à midi. A droite : suivre le tracé de la ventilation ; Une efficacité de 95 % rejette toujours 5 % sous forme de chaleur.

Faux : en supposant que 50 Hz et 60 Hz nécessitent des produits différents. À droite : commandez un numéro de pièce – le micrologiciel suit automatiquement 45-65 Hz – mais indiquez-nous votre région afin que le banc d'usine teste à cette fréquence.

Incorrect : arrêt du journal de tension d'entrée après l'installation. À droite : continuez à vous connecter ; lorsque le réseau se dégrade avec le temps – une nouvelle usine en amont, un transformateur vieillissant – le journal vous le signale avant le chargeur.

Voix de trois marchés au pouvoir difficile

Propriétaire d'un hôtel et d'un centre commercial à Bali, en Indonésie : "Le réseau de notre île baisse tous les soirs lorsque la charge de la climatisation s'allume. Le 360 ​​a exécuté des sessions que l'ancien chargeur aurait interrompues. Le tableau de bord OCPP est uniquement en anglais - notre personnel l'a appris, mais un guide en bahasa nous aurait permis de gagner une semaine. "

Opérateur de gare routière au Kazakhstan : "Nous fonctionnons sur secteur avec secours diesel. Lorsque le groupe électrogène prend le relais, la fréquence se situe autour de 52 Hz et était utilisée pour déclencher nos unités précédentes. Cette armoire n'a même pas cligné. L'irritation : l'éblouissement de l'écran en été ; nous avons installé une simple hotte."

Entreprise de logistique au Kenya : "Le réseau secteur de Nairobi est utilisable mais s'affaisse fortement à 18 heures. Nous avons acheté deux unités après en avoir testé une pendant trois mois. Le seul problème était un bruit de roulement de ventilateur au cours de la semaine 30 ; la pièce de rechange a été expédiée en cinq jours ouvrables.

Questions de grille et de compatibilité que les acheteurs nous posent

Q : La même armoire fonctionnera-t-elle sur les réseaux 50 Hz et 60 Hz ?

R : Oui. L'étage d'entrée couvre 45-65 Hz et le banc d'usine balaie toute la bande avant expédition.

Q : Dans quelle mesure la tension peut-elle atteindre ?

R : AC380V ±15 %, donc environ 323 V à 437 V aux bornes d'entrée ; en dessous, le cabinet se protège plutôt que de s'endommager.

Q : Peut-il fonctionner avec un générateur diesel ?

R : Oui, si le groupe électrogène est dimensionné entre 1,5 et 2 fois la consommation du chargeur et maintient la fréquence entre 45 et 65 Hz sous charge.

Q : Quelle est la plage de sortie ?

A : DC200-1000 V à 0-200 A, efficacité maximale de 95 % ; il dessert les véhicules 400V et 800V.

Q : Quels connecteurs sont disponibles ?

R : CCS1, CCS2, GB/T, CHAdeMO et NACS — indiquez votre mix lors de la commande ; la longueur du câble est un élément de campagne.

Q : Quelle certification est fournie avec les unités d'exportation ?

R : Les documentations CE, TÜV, UL, CB et CCC sont livrées dans le dossier d'exportation.

Q : Quel est le délai de livraison et la commande minimum ?

R : 15-20 jours ouvrables, MOQ une unité.

Q : La mauvaise qualité du réseau annule-t-elle la garantie ?

R : Non. Deux ans standard, y compris l’étape d’entrée ; nous enregistrons les événements d'entrée afin que le diagnostic reste honnête.
