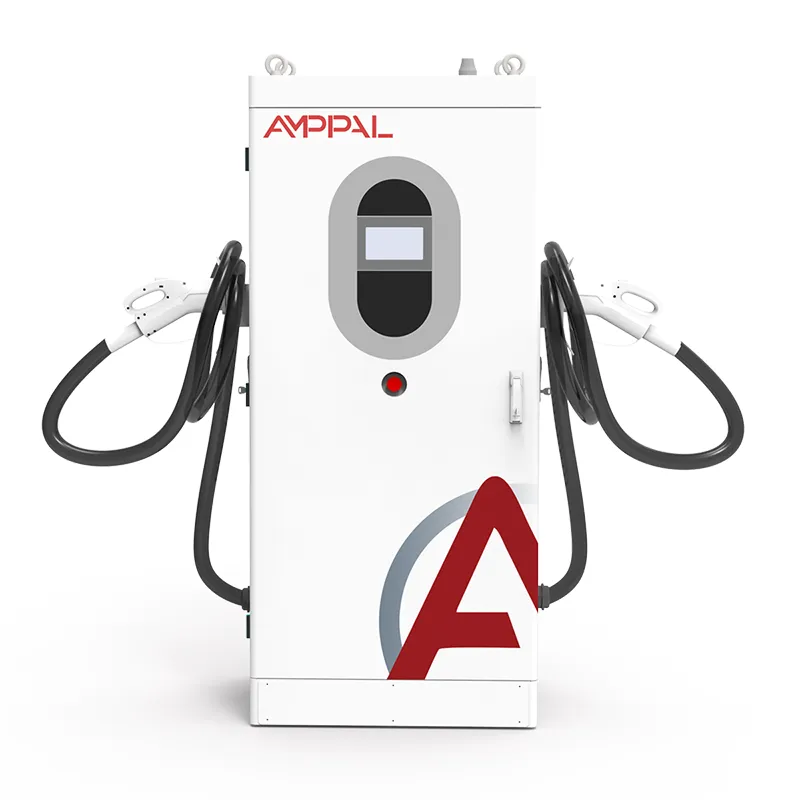

Chargeur bidirectionnel V2G haute puissance pour véhicules électriques pour les opérations de flotte commerciale

De la borne de recharge à la centrale électrique : l’idée V2G de 180 kW

Un chargeur de 180 kW représente une erreur d’arrondi sur un réseau national ; dix mille d'entre eux sont une centrale électrique. L'AF-DC-180 est le seul atout qui rend ce calcul possible : un chargeur CC bidirectionnel qui remplit la batterie d'un bus ou d'un camion à 180 kW et, lorsque le réseau le demande, restitue l'énergie au même rythme. Il vient en tête de la gamme V2G d'AMPPAL et constitue en premier lieu les spécifications des acheteurs côté réseau.

Le nom raconte l'histoire. V2G (vehicle-to-grid) signifie que le véhicule devient une ressource du réseau lorsqu'il est stationné. L'AF-DC-180 transforme un dépôt en un bloc distribuable de 180 kW - suffisamment pour couvrir la consommation moyenne d'environ 150 à 200 foyers pendant une heure, ou pour maintenir la fréquence d'une sous-station pendant une perturbation.

Qu'est-ce qui rend un chargeur de qualité réseau

Qu'est-ce qui est qualifié de « qualité de grille » dans la pratique :

180 kW de puissance distribuable à partir d'une seule connexion : réponse en fréquence, écrêtage des pointes ou réserve d'urgence sans construire de hangar à batteries.

Contrôle de la plate-forme comme méthode de démarrage de premier ordre : l'unité reçoit les points de consigne de répartition et les exécute - aucune action du conducteur n'est requise.

95 % d'efficacité dans les deux sens, de sorte que l'énergie que vous revendez n'est pas consommée par l'aller-retour.

Sessions signées ISO 15118 : l'agrégateur sait exactement quel véhicule, quelle quantité d'énergie et à quel prix.

13 fonctions de protection, IP54 et fonctionnement de -30 C à +50 C pour les chantiers exposés dans des climats difficiles.

Double réseau filaire et cellulaire avec OCPP 1.6/2.0, de sorte que les commandes de répartition arrivent via le lien actif.

Spécifications techniques

Sites où 180 kW sont rentables

Où une unité de 180 kW gagne sa place :

Flottes de dépôt inscrites à des programmes de régulation de fréquence : les bus stationnés déchargent pendant des plages de 15 à 30 minutes lorsque la fréquence du réseau baisse.

Agrégateurs de centrales électriques virtuelles regroupant des centaines de chargeurs dans une seule offre à l’échelle du MW.

Les services publics de transport et de distribution exécutent leurs propres pilotes V2G.

Grands campus commerciaux avec des contrats de réduction des pointes et une flotte de bus ou de camions sur place.

Ports et centres logistiques où les véhicules tournent au ralenti pendant des heures prévisibles - des fenêtres d'expédition idéales.

Comment une unité communique avec l'opérateur du réseau

La boucle de répartition est rapide et principalement automatique. Le système de l'agrégateur - ou celui du gestionnaire de réseau - envoie une consigne sur le réseau : « décharger 150 kW pour les 15 prochaines minutes ». L'unité vérifie l'état de charge du véhicule connecté, confirme que la session est autorisée selon la norme ISO 15118 et accélère la sortie de l'onduleur en conséquence. Lorsque la fenêtre se termine, elle s'arrête proprement et se réarme pour la commande suivante.

La régulation des fréquences est la source de revenus classique du V2G. Une grille à 50,00 Hz reste équilibrée par des ressources qui répondent en quelques secondes ou minutes. Une flotte d'unités de 180 kW, chacune capable de basculer entre la charge et la décharge, agit comme un bloc de réponse rapide et granulaire : le logiciel de l'agrégateur répartit la réponse entre les unités afin qu'aucun véhicule ne se vide complètement.

L'écrêtement des pointes est le cousin le plus simple : à une heure prédéfinie, les unités déchargent pour plafonner les importations du site, ce qui réduit les frais de demande et, sur certains marchés, rapporte des paiements de capacité. Le contrôle de la plate-forme gère les deux calendriers (basés sur le temps et sur les événements) et enregistre chaque expédition pour règlement.

Normes, tests de type et trace écrite

Les projets de grille fonctionnent sur papier. L'AF-DC-180 est livré avec :

Rapports d'examen de type CE et TUV, y compris CEM pour la classe de puissance 180 kW.

Conformité CEI 61851 couvrant le comportement de charge CC et la sécurité des connecteurs.

Conformité ISO 15118 pour les sessions bidirectionnelles signées.

Tests de routine en usine : un fonctionnement bidirectionnel complet à 180 kW plus isolation, continuité de terre et fuite.

Vérification IP54 selon la norme CEI 60529 et tests à large température à -30 C et +55 C.

Dossiers d'essais de type utilitaire inclus pour les dossiers de connexion au réseau dans l'UE, le CCG et la CEI.

Construire des armoires de 180 kW à grande échelle

L'armoire de 180 kW est construite sur la même ligne Yueqing que celle de 120 kW, avec des racks de modules et des jeux de barres plus lourds. Le flux :

Les panneaux sont découpés au laser et pliés, puis soudés dans le cadre de 1 620 x 750 x 560 mm.

Des racks d'alimentation avec dix-huit modules de 10 kW sont installés et serrés à la plaque thermique.

Les barres omnibus sont boulonnées avec un couple calibré et marquées pour inspection.

Le chargement du micrologiciel et la mise en place de la communication s'effectuent sur un banc de test dédié.

Une immersion à pleine puissance : six heures de charge à 180 kW, quatre heures d'inversion à 180 kW.

L'efficacité, le facteur de puissance et la vitesse de réponse figurent dans l'enregistrement série de l'unité à 20, 50 et 100 % de charge.

Chaque unité est inspectée, marquée et scellée ; les fixations sont vérifiées au couple.

La mise en caisse suit l'approbation du test ; les versions standard sont expédiées sous 15 à 20 jours ouvrables.

Une unité de 180 kW est-elle la solution idéale pour vous ?

Demandez ce que fera réellement l’actif avant de le dimensionner. Si votre jeu est la régulation de fréquence ou l'agrégation VPP, la fenêtre de répartition et les règles du marché décident de la valeur, pas seulement des kilowatts - vérifiez la taille minimale de l'enchère et les exigences de réponse de votre agrégateur, puis faites correspondre l'unité au programme.

Pour un site qui ne rase que sa propre pointe, 180 kW sont généreux ; Les unités de 120 kW peuvent couvrir la même demande à moindre coût. Pour un site avec une flotte de camions ou de bus qui doit également recharger rapidement pendant la journée, 180 kW gagnent sa place des deux côtés du compteur.

Pas pour vous si votre transformateur ne peut pas accepter 180 kW de charge supplémentaire, si votre code réseau ne dispose pas de V2G ou de cadre d'exportation, ou si les véhicules sur site ne peuvent pas supporter une consommation de 180 kW. Ce n'est pas non plus pour vous si vous souhaitez un chargeur sans intervention et sans intérêt pour l'expédition - vous paieriez pour un contrôle de plate-forme que vous n'utilisez jamais.

Pourquoi les acheteurs côté réseau s'en tiennent à AMPPAL

15 à 20 jours ouvrables sur les versions standard de 180 kW ; le code du modèle verrouille le connecteur, la longueur du câble et les options lors de la confirmation de commande.

Une unité pour l'évaluation et le support technique pour l'intégration de l'agrégateur : l'API de répartition est livrée avec le manuel.

Certificats et dossiers d'essais de type envoyés avant expédition pour approbation du réseau et douane.

OCPP 1.6/2.0 plus la plateforme AMPPAL, avec gestion des charges et planification de flotte incluses.

AMPPAL a expédié plus d'un million d'unités depuis 2014 et exploite plus de 200 stations ; les acheteurs de réseau traitent avec des ingénieurs, pas seulement avec des vendeurs.

Mise en caisse, conteneurs et douanes pour 180 kW

Le coffret AF-DC-180 mesure 1620 x 750 x 560 mm, expédié debout dans une lourde caisse en bois d'environ 320 kg avec des pistolets et des câbles. Conçu pour le chargement latéral avec un schéma de gréement, il utilise quatre anneaux de levage et une barre d'écartement.

Un conteneur de 20 pieds contient cinq unités ; un dix high-cube de 40 pieds. Les commandes de grilles sont généralement expédiées sous forme de conteneurs complets, les armes dans des cartons séparés.

Norme FOB Ningbo ou Shanghai ; CIF, CFR, DAP sur demande. Documents : facture, liste de colisage, connaissement, déclaration CE et certificats de test, ainsi qu'une déclaration de conformité ISO 15118 pour les dépôts de grille.

Service et assistance pour les projets de réseau

Norme de 24 mois. Sur les sites connectés au VPP, nous convenons séparément d'un SLA de disponibilité, car les pénalités de l'agrégateur constituent le véritable risque.

Modules d'alimentation remplaçables à chaud avec stock régional ; les pièces de rechange courantes vous parviennent dans un délai de 3 à 5 jours ouvrables.

Nos ingénieurs se connectent à l'unité via sa propre liaison ; les erreurs de répartition bénéficient d'un routage prioritaire.

La mise en service comprend un test de dispatch en direct avec la plateforme de votre agrégateur.

Le micrologiciel reste à jour gratuitement aussi longtemps que vous possédez l'unité - correctifs OCPP et ISO 15118 inclus.

Des erreurs qui coûtent des revenus au VPP

Faux : Signer un contrat d'agrégateur avant de vérifier le comptage local de l'unité. À droite : confirmer le compteur et le chemin des données de décompte lors de la mise en service, et non après la première contestation de facture.

Faux : laisser le calendrier de répartition vider chaque véhicule. À droite : fixez un plancher d'agrégation (par exemple 20 % de SOC) et rendez-le non négociable dans les règles de la plateforme.

Faux : en supposant que la réponse soit instantanée. À droite : l'appareil répond en secondes ou en minutes selon le programme ; concevez votre offre en fonction du temps de rampe réel.

Faux : exécution du V2G et charge rapide simultanément sur un seul transformateur. À droite : utilisez la gestion de la charge afin que les fenêtres de charge et de décharge ne se chevauchent jamais.

Faux : ignorer les clauses de dégradation de la batterie dans les garanties des véhicules. À droite : documentez l'utilisation du V2G et confirmez la position de l'OEM avant d'inscrire la flotte.

Commentaires des partenaires Grid et Aggregator

Un agrégateur en Allemagne regroupe des unités de 180 kW réparties sur 40 sites de dépôt dans le cadre d'une offre de régulation de fréquence de 7,2 MW. L'opérateur affirme que les unités maintiennent le point de consigne à quelques pour cent près et se stabilisent correctement ; le véritable problème a été le premier mois de rapprochement des données des compteurs, que leur équipe a résolu en extrayant les propres journaux de l'unité.

Un dépôt de bus à Dubaï a inscrit quatre AF-DC-180 dans un programme de réduction des heures de pointe pour la climatisation estivale de l'émirat. Le bloc de 720 kW a réduit l'importation du dépôt d'environ 30 % pendant la fenêtre de midi, et l'opérateur a noté que les armoires géraient une température ambiante de 48 °C sans déclassement. Leur reproche : l'affichage est uniquement en anglais, ce que leur équipe de maintenance préférerait en arabe.

Une plateforme logistique au Kazakhstan utilise ces unités à la fois pour recharger rapidement les camions long-courriers et pour fournir une réserve dans un réseau régional faible. La dégradation de la batterie était la première question du conseil d'administration ; après un an de décharges programmées de 30 à 40 %, les données de diagnostic de la flotte montrent une perte de capacité dans la plage de conduite normale du constructeur. Leur commentaire : c'est le journal de répartition de la plateforme qui a convaincu la commission des finances de renouveler.

FAQ sur les services de réseau

Q : Quelle est la valeur du réseau pour une unité de 180 kW ?

R : Environ 180 kW de puissance distribuable – suffisamment pour des fenêtres de régulation de 15 à 30 minutes ou un bloc d'énergie de 90 à 180 kWh par session.

Q : Qu’est-ce qu’une centrale électrique virtuelle ?

R : Un agrégateur regroupe de nombreux petits actifs tels que les chargeurs V2G dans une offre unique à l'échelle du MW que l'opérateur de réseau peut distribuer.

Q : Le V2G endommage-t-il la batterie du véhicule ?

R : Des études réelles et les journaux de nos clients montrent une dégradation modeste et gérable lorsque la profondeur et la fréquence sont plafonnées - les conditions de garantie de la voiture fixent toujours les limites.

Q : Comment le contrôle de la plate-forme reçoit-il la répartition ?

R : Sur Ethernet ou cellulaire via OCPP ou la plateforme AMPPAL - l'unité exécute automatiquement les points de consigne, sans aucune action du conducteur.

Q : L'AF-DC-180 peut-il se charger et se décharger le même jour ?

R : Oui ; cette double tâche constitue l'essentiel de l'analyse de rentabilisation : facturer le matin, expédier pendant les heures de pointe du soir.

Q : Quels marchés paient pour le V2G ?

R : Des programmes de régulation des fréquences, de capacité et d'écrêtement des pointes existent en Allemagne, au Royaume-Uni, dans certaines parties des États-Unis et en Australie ; vérifiez les programmes actifs de votre agrégateur.

Q : Que se passe-t-il si le gestionnaire du réseau dépêche alors que la flotte doit partir ?

R : La plate-forme peut retenir les véhicules en dessous d'un plancher SOC défini par l'utilisateur ; Les besoins des conducteurs dépassent les revenus dans les règles.

Q : Une unité de 180 kW est-elle excessive pour un dépôt normal ?

R : Si vous ne rasez que votre propre pic, 120 kW suffisent souvent. 180 kW sont payants lorsque la recharge rapide de la flotte et les revenus de répartition sont importants.
