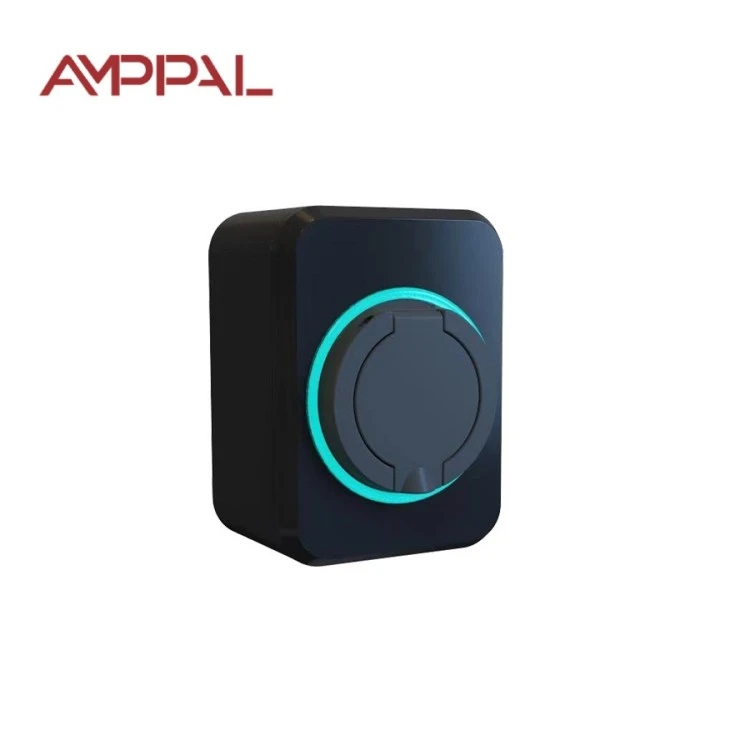

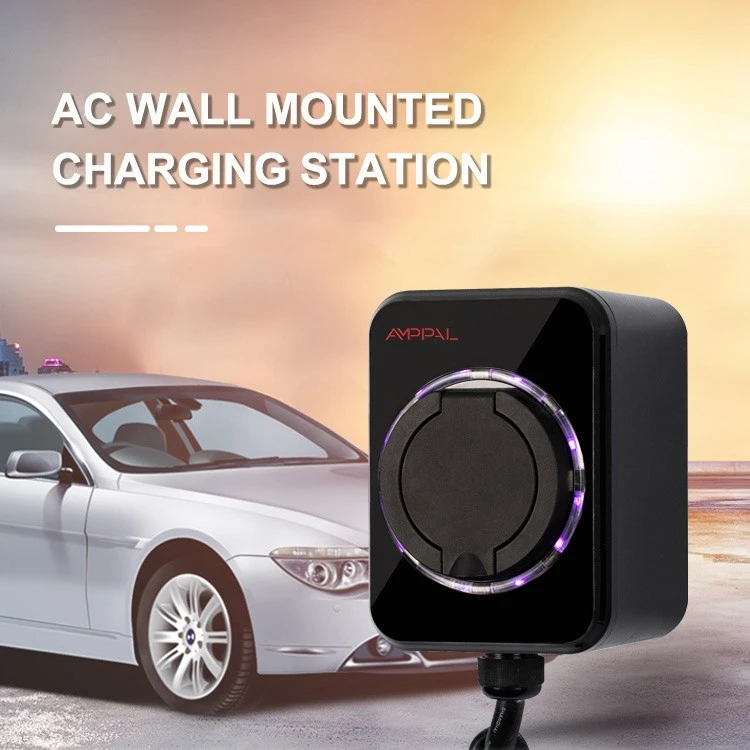

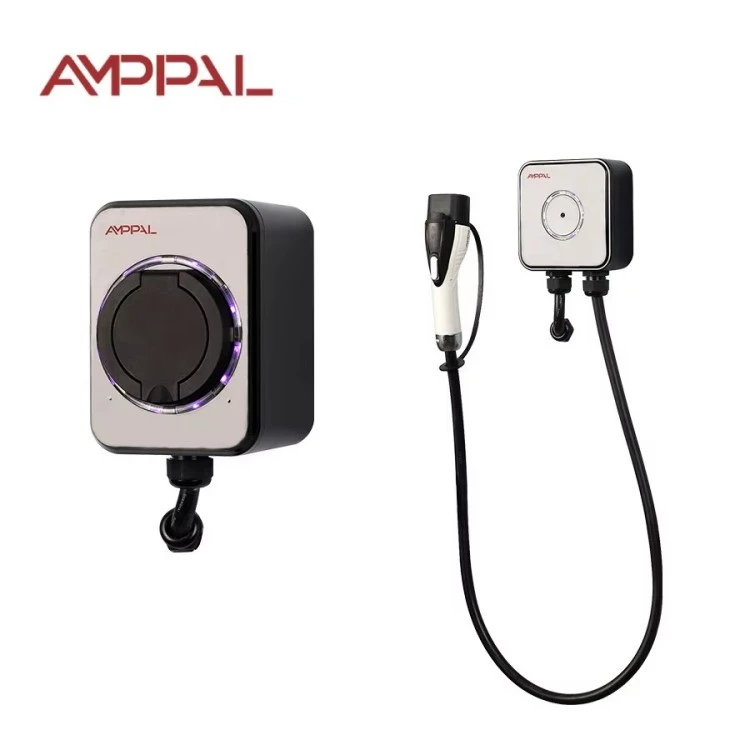

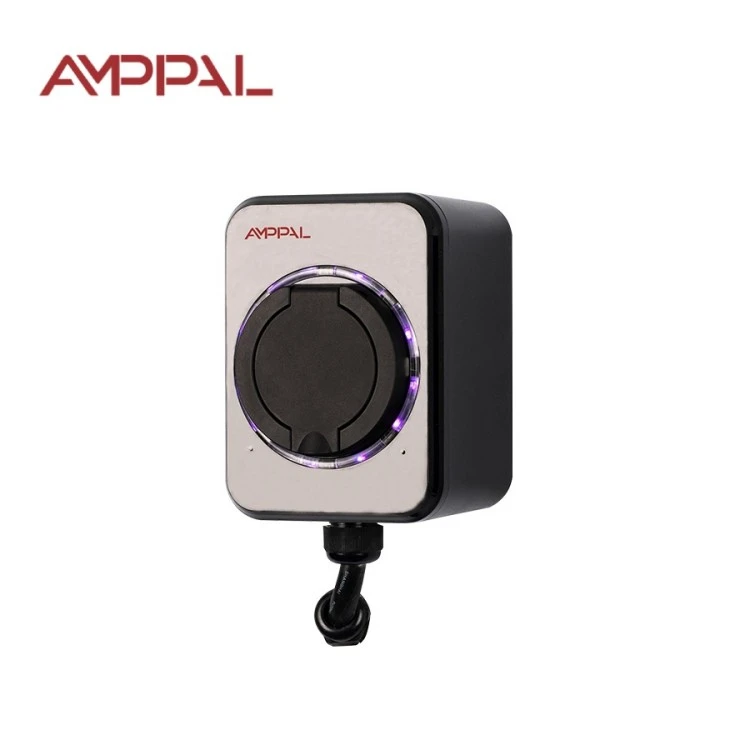

Chargeur mural AC EV standard de 7 kW pour la maison et le lieu de travail

Ce qu'une Wallbox de 7 kW fait réellement pour votre facture d'électricité

La plus grande erreur que commettent les acheteurs de véhicules électriques à domicile est de payer pour une énergie de recharge que leur voiture ne peut pas utiliser. Un chargeur mural CA EV standard de 7 kW pour la maison et le lieu de travail ne vaut son prix que si le chargeur intégré de votre voiture accepte 32 A – la plupart des véhicules électriques modernes avec des unités embarquées de 6,6 kW ou 7,2 kW le font. La norme AMPPAL (modèle AF-AC-07-B-A-O-1-SE) est conçue pour cette correspondance exacte.

La vitesse compte moins que l’habitude. À 7 kW, une batterie de 40 kWh se recharge en six heures environ, ce qui s'intègre parfaitement dans une nuit d'électricité hors pointe. Chargez tous les soirs et la voiture démarre tous les jours à pleine capacité ; la courbe de charge devient aussi banale qu'un téléphone sur la table de chevet.

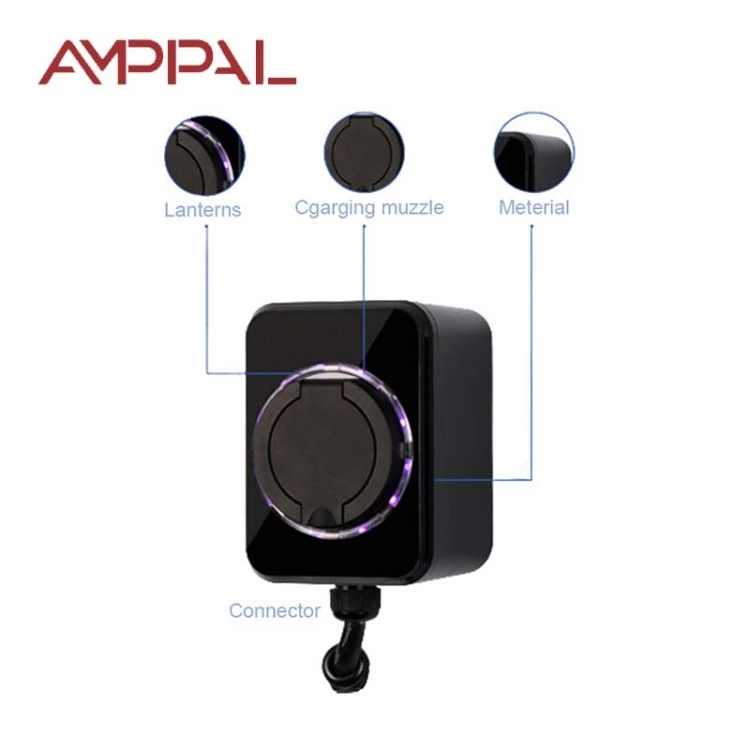

De par sa conception, il s'agit d'une wallbox sans écran et sans application. Le tableau de bord de la voiture affiche l'état de charge ; le travail du boîtier consiste simplement à fournir 32 A en toute sécurité, à plusieurs reprises, pendant des années, sur un circuit résidentiel dédié.

Cinq avantages qui apparaissent sur votre relevé mensuel

Environ six heures de vide à plein avec une batterie de 40 kWh, confortablement dans une fenêtre creuse de 8 heures dans la plupart des régions.

Au tarif hors pointe de 8 cents le kWh, 15 000 km de conduite coûtent environ 180 USD en électricité, contre environ 1 260 USD pour l'essence dans une voiture de 7 L/100 km.

Un circuit dédié de 32 A maintient la charge prévisible, de sorte que la boîte murale ne partage jamais le courant avec les appareils et ne déclenche jamais le disjoncteur de la maison la nuit.

La commande pilote CEI 61851-1:2017 protège le connecteur et l'entrée de la voiture contre les arcs électriques lors du branchement et du retrait.

Rien à quoi s'abonner : pas de carte SIM, pas de frais cloud, pas de compte d'application. Le chargeur fonctionne après la disparition du réseau, car il n'y a jamais été présent.

Spécifications techniques

Installations typiques pour une unité domestique de 7 kW

Maisons individuelles et villas avec garage ou abri d'auto et espace dans le tableau de distribution pour un disjoncteur 32A.

Ménages pendulaires quotidiens où la voiture parcourt 60 à 120 km par jour et doit être à nouveau pleine à 6 heures du matin.

Les familles composées de deux voitures rechargent séquentiellement la nuit sur un circuit partagé, en alternant les nuits par habitude.

Petites entreprises : propriétaires d'un seul véhicule électrique ou d'une camionnette de livraison qui stationnent dans leurs propres locaux.

Nouvelles constructions prêtes pour les véhicules électriques où un circuit de 32 A est installé au stade de la construction pour presque rien.

De la prise murale à la batterie : la chaîne de charge expliquée

La chaîne comporte quatre maillons : le réseau, votre panneau, cette wallbox et le chargeur embarqué de la voiture. La wallbox est le maillon le moins intéressant, et c'est un compliment. Il utilise 220 V CA monophasé, applique la signalisation CEI 61851-1 mode 3 via le fil pilote de commande et laisse les propres systèmes de la voiture décider de la courbe de charge exacte.

À 32 A, la chaleur est le véritable ennemi, c'est pourquoi le contacteur, le câblage et le connecteur sont dimensionnés pour un courant continu 24 heures sur 24 ; le boîtier thermoplastique évacue la chaleur. La voiture diminue elle-même le courant à mesure que la batterie se remplit, généralement après 80 %.

Sans cerveau de comptage à l’intérieur, votre compteur utilitaire fait la comptabilité. Si votre tarif baisse après 22 heures, branchez-le une fois rentré chez vous et laissez la box attendre en veille : rester inactif ne coûte rien.

Certification et contrôles de qualité en usine

Marquage CE soutenu par un dossier technique comprenant le rapport de test IEC 61851-1:2017, conservé dans notre usine du Zhejiang pour audit client.

Le trajet du courant 32 A est vérifié par des tests d'endurance thermique : des heures de charge continue pendant que les thermocouples surveillent les températures aux bornes.

IP54 vérifié par des tests calibrés de pulvérisation d'eau et de chambre à poussière sur des échantillons de production, et non par l'optimisme du catalogue.

Chaque unité passe un test hipot à 1,5 fois la tension nominale avant d'être autorisée à quitter la ligne.

La coordination du courant résiduel est validée avec un RCD de type A, le type recommandé par la plupart des codes nationaux pour les circuits EV.

L'échantillonnage par lots réexécute la poignée de main du signal pilote sur un simulateur de voiture de référence avant que chaque expédition ne soit scellée.

Huit étapes dans la chaîne de production AMPPAL

La ligne circule sur le campus qui a livré plus d'un million d'unités de recharge en 2024 ; Les robots FANUC gèrent les assemblages répétitifs, les lasers TRUMPF découpent la plaque de montage.

1. Inspection à l'arrivée : chaque lot de relais, contacteur et PCB est vérifié par rapport à la liste des fournisseurs approuvés.

2. La carte principale est remplie de machines SMT et soudée par refusion sous azote.

3. Le micrologiciel est flashé et la forme d'onde du signal pilote est mesurée sur un simulateur de voiture.

4. Le relais 32A et le contacteur sont assemblés et leur résistance de contact enregistrée.

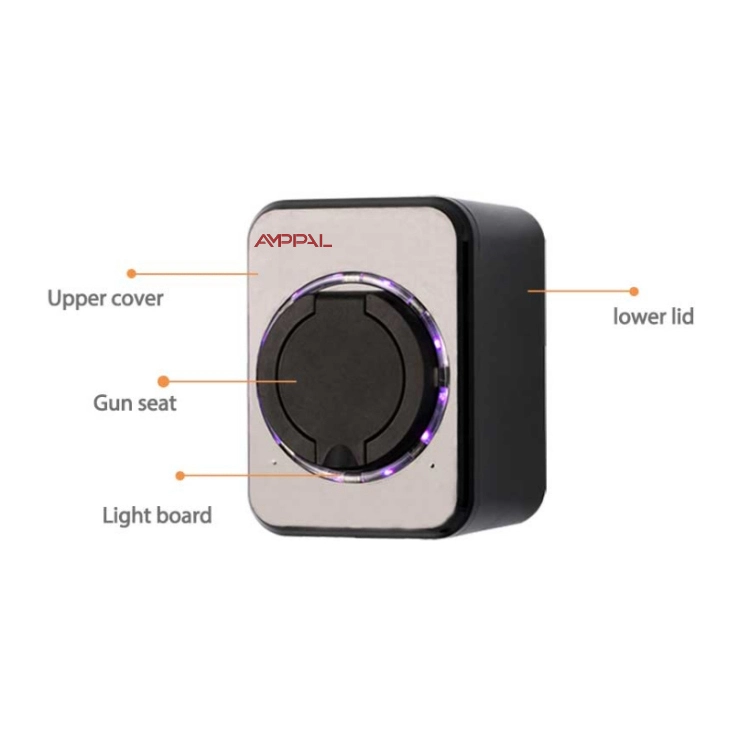

5. Les moitiés du boîtier sont équipées du joint IP54 et fermées avec des tournevis dynamométriques calibrés.

6. Des tests de résistance hipot et d'isolation sont effectués sur chaque unité.

7. Les unités passent plusieurs heures dans une chambre de rodage à 45°C, alimentées et commutées.

8. L'inspection visuelle, le placement des étiquettes et l'emballage du carton terminent la ligne avec un cachet QC.

Guide des tailles : Quand 7 kW conviennent, quand c'est excessif

Lisez d’abord la valeur nominale du chargeur embarqué de la voiture. S'il est indiqué 6,6 kW ou 7,2 kW, cette wallbox est le bon partenaire : la voiture termine une charge de 40 kWh en six heures environ. Si votre voiture n’accepte que 3,3 kW, l’unité standard de 3,5 kW est l’achat honnête – la boîte de 7 kW resterait inactive la moitié de la session.

Ce n'est pas le bon produit si votre maison ne peut pas héberger un circuit de 32 A sans une mise à niveau du panneau, si vous conduisez moins de 50 km par jour et pouvez vous débrouiller avec une ligne de 16 A, ou si vous avez besoin d'une facturation, d'un contrôle d'accès RFID ou d'une surveillance à distance. Ces emplois appartiennent à la famille en réseau OCPP, pas à cette boîte.

Et considérez d’abord le panneau, pas le chargeur. Un disjoncteur 32 A avec un câble en cuivre de 6 mm² dimensionné selon votre code local compte plus que la marque sur la boîte murale. Si l’électricien hésite, demandez un deuxième avis avant d’acheter quoi que ce soit.

Pourquoi les acheteurs choisissent AMPPAL plutôt que les marques locales

Le délai de commande jusqu'à l'expédition est de 15 à 20 jours ouvrables et nous réservons des créneaux de production pour les distributeurs réguliers.

MOQ est négocié par commande ; de nombreux nouveaux partenaires commencent par un essai de 10 à 20 unités pour tester le marché.

Le service OEM couvre le logo, la couleur du boîtier, les illustrations de l'étiquette et la traduction manuelle dans votre langue.

L'usine détient les certificats CE, TÜV, UL et CB et invite les clients à auditer la ligne – plusieurs de nos partenaires européens l'ont fait.

Historique : plus de 260 employés, plus de 40 pays d'exportation et 500 unités refroidies par liquide pour le projet d'hydrogène vert NEOM en Arabie Saoudite.

Comment nous emballons et expédions votre commande

Chaque wallbox est transportée dans un carton en mousse d'environ 31 × 21 × 19 cm, poids brut d'environ 2,8 kg, avec gabarit de montage, vis et manuel. Le carton survit à une chute d’un coin de 1,2 m, ce qui couvre la plupart des opérations de fret aérien.

Pour le fret maritime, les cartons sont palettisés et emballés sous film étirable ; environ 1 000 unités conviennent à un conteneur de 20 pieds et environ 2 100 à un 40HQ. Les commandes mixtes de produits Standard et OCPP partagent un conteneur sans frais supplémentaires.

Nous travaillons EXW, FOB Ningbo ou CIF, expédition avec facture commerciale, liste de colisage, certificat d'origine et dossier CE. Les échantillons sont envoyés par coursier dans les 3 jours ouvrables suivant le paiement.

Garantie de deux ans et assistance après-vente

Deux ans de couverture sur la fonction de charge et les composants internes, honorés depuis l'usine en Chine.

Les pièces de rechange pour les demandes de garantie sont expédiées sous 3 à 5 jours ouvrables ; la plupart des réparations consistent en un échange de carte ou un remplacement de relais.

Flux RMA : envoyez des photos ou une courte vidéo du défaut, nos ingénieurs diagnostiquent dans un délai d'un jour ouvrable et nous convenons de la réparation ou du remplacement.

L'entretien est léger : essuyez le boîtier, vérifiez la gaine du câble deux fois par an, resserrez le support après le premier mois.

Nous exploitons également nous-mêmes plus de 200 bornes de recharge. Notre équipe d'assistance répond donc à partir de son expérience sur le terrain et non d'un script.

Erreurs courantes à éviter avec un circuit 32A

Faux : faire fonctionner le chargeur sur une prise partagée de 16 A car « tout ira probablement bien ». À droite : un circuit dédié de 32 A avec un RCD de type A, vérifié par un électricien.

Faux : en supposant qu’une voiture de 3,3 kW se charge plus rapidement sur ce boîtier. À droite : vérifiez le chargeur intégré ; la voiture est la limite de vitesse, la wallbox est la route.

Faux : enroulement du câble sur l'appareil pendant la charge. À droite : étalez-le droit pour qu’il reste frais.

Faux : recharge dans un garage utilisé pour stocker de l'essence ou du diluant à peinture. À droite : éloignez les produits inflammables et aérez la zone – le logement V-0 est un dernier recours, pas un permis.

Faux : ignorer une prise murale chaude derrière le chargeur. À droite : arrêtez-vous, appelez un électricien ; la chaleur au point de terminaison signifie une connexion lâche.

Commentaires des propriétaires axés sur les coûts

Un propriétaire du Bade-Wurtemberg, en Allemagne, facture un véhicule électrique familial de 58 kWh au tarif de nuit. Il a calculé 4,1 euros par charge complète contre environ 70 euros pour le réservoir d'essence équivalent, et son seul reproche est que le manuel couvre à la fois les variantes de 3,5 kW et 7 kW, il a donc une fois recherché les mauvaises spécifications de fusible.

Un propriétaire de villa à Riyad a commencé avec une unité de 3,5 kW et l'a mis à niveau après un an à mesure que sa conduite augmentait. Le boîtier de 7 kW termine sa voiture de 45 kWh en 6,5 heures environ, même en été, avec le garage proche de la limite de 50°C de l'unité — comme nous l'avions prévenu.

Un importateur à Istanbul commande le Standard 7 kW dans des lots de conteneurs et les vend aux propriétaires d'appartements disposant d'un parking réservé. Son retour : aucun retour de garantie en 14 mois, et il demande chaque trimestre un code de réduction pour les unités jumelées pour les clients possédant deux véhicules électriques.

Questions que les acheteurs posent sur la recharge de 7 kW

Q : Pourquoi ma voiture ne consomme-t-elle que 6,6 kW avec un chargeur de 7 kW ?

R : Le chargeur embarqué de la voiture correspond à la limite de vitesse ; 6,6-7,2 kW est exactement la plage prise en charge par cette boîte murale.

Q : Quels travaux électriques sont nécessaires ?

R : Un circuit dédié de 32 A avec un RCD de type A et un câble dimensionné selon le code local, généralement en cuivre de 6 mm².

Q : Peut-il se recharger pendant la journée ?

R : Oui, mais les tarifs de jour coûtent plus cher ; ajoutez une minuterie ou suivez le calendrier de l'utilitaire.

Q : Est-ce que 7 kW endommageront une petite batterie ?

R : Non. Le système de gestion de la batterie de la voiture définit la courbe de charge ; la wallbox ne fournit que ce que la voiture demande.

Q : Quelle est la différence avec la norme 3,5 kW ?

R : Deux fois plus de puissance, un circuit de 32 A au lieu de 16 A et environ la moitié du temps de charge nocturne pour la même batterie.

Q : Puis-je le combiner avec l’énergie solaire sur le toit ?

R : Pas directement ; cette unité est alimentée par le réseau. Pour une recharge adaptée à l’énergie solaire, vous avez besoin de la famille en réseau avec surveillance CT.

Q : Deux voitures peuvent-elles partager un circuit de 7 kW ?

R : Pas en toute sécurité sur un seul disjoncteur. Donnez à chaque voiture son propre circuit ou passez à une station OCPP à charge gérée.

Q : Pourquoi n'y a-t-il pas d'écran ?

R : Délibérément. La voiture affiche déjà l'état de charge ; un écran ajoute un point de défaillance et un coût sans aucun bénéfice à la maison.
