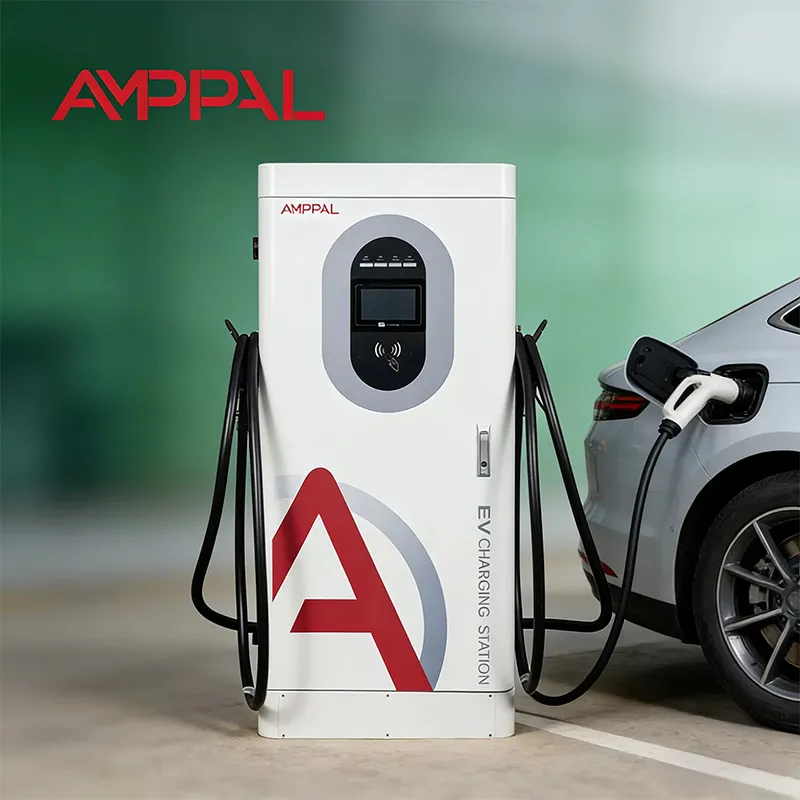

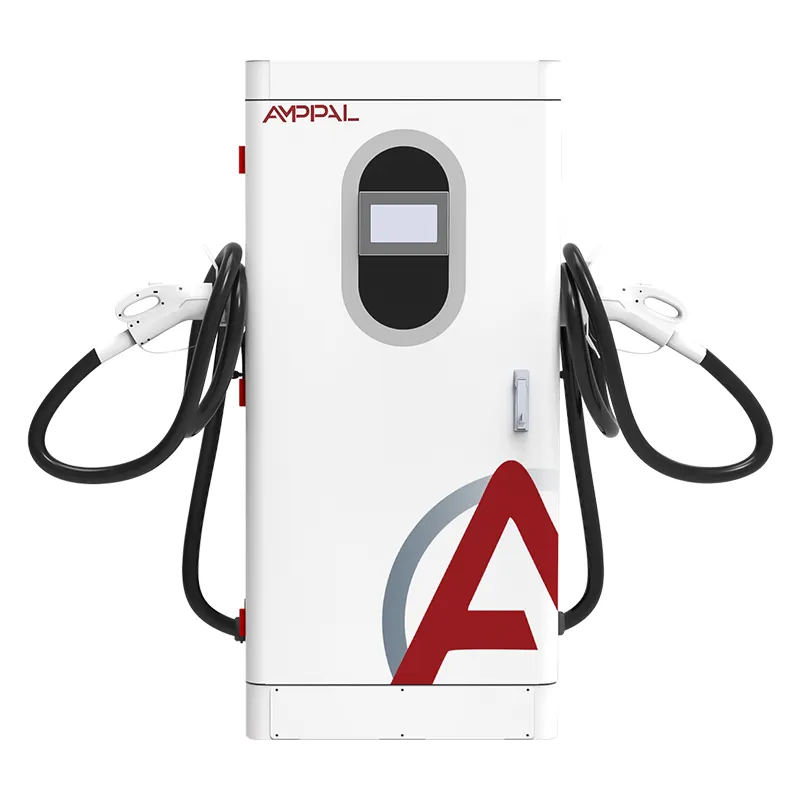

Chargeur rapide DC intégré robuste pour véhicules électriques de 180 kW pour flottes commerciales

Qu'est-ce que cette armoire de 180 kW et pourquoi O&M décide de son coût à vie

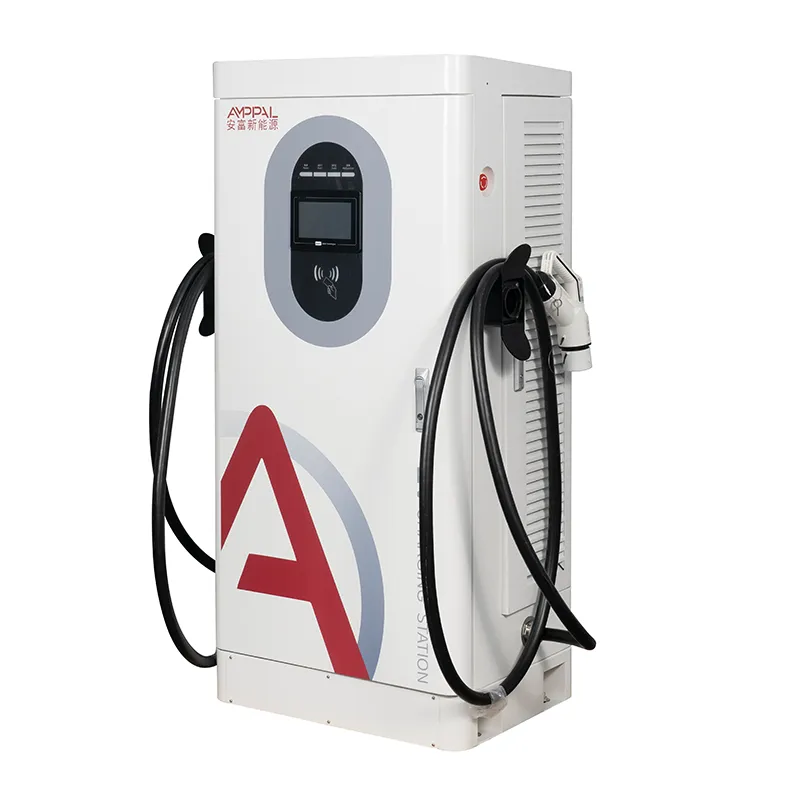

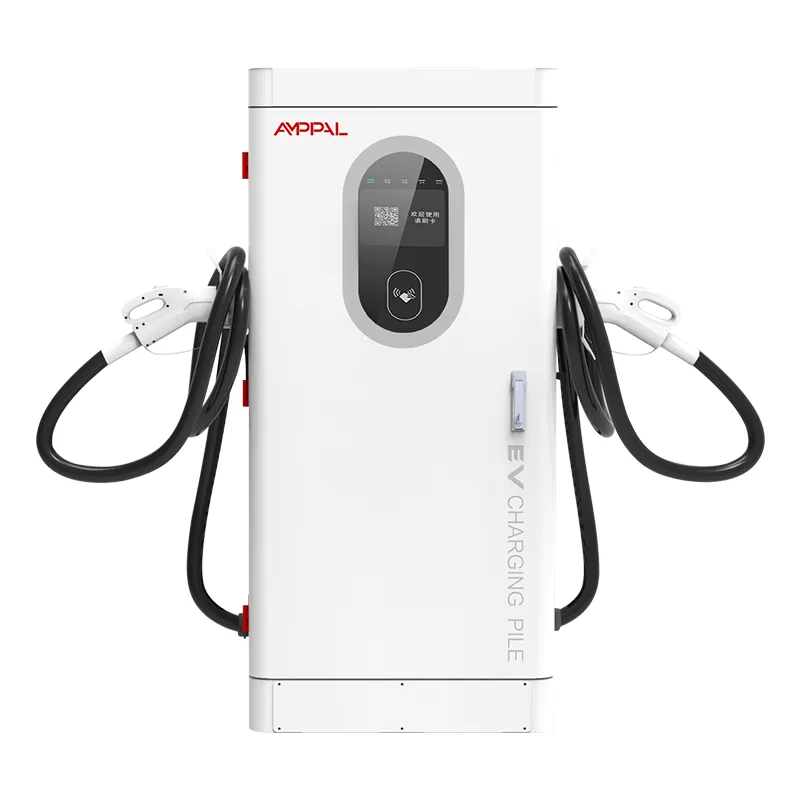

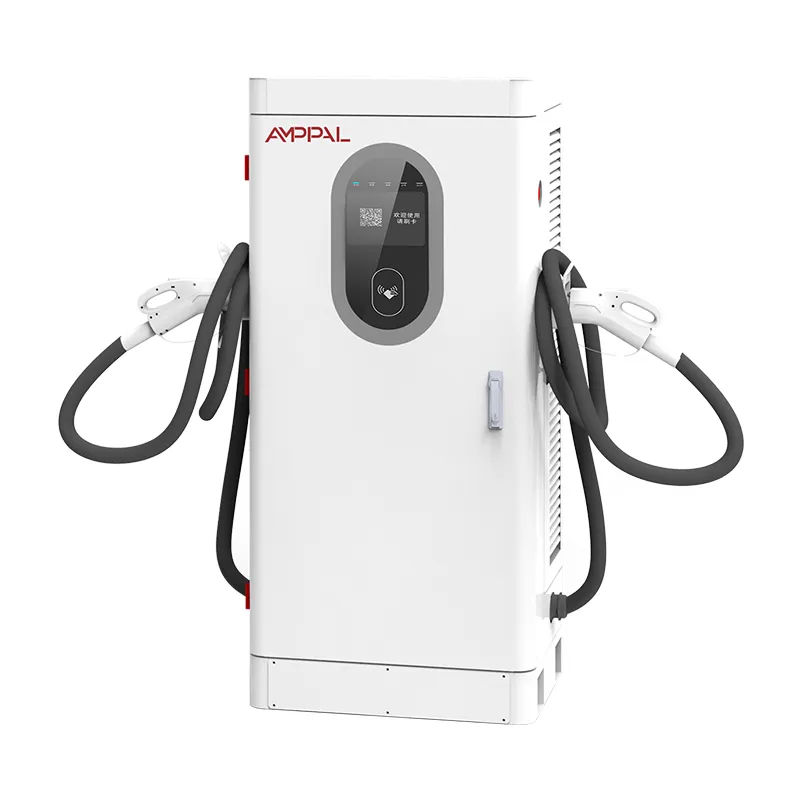

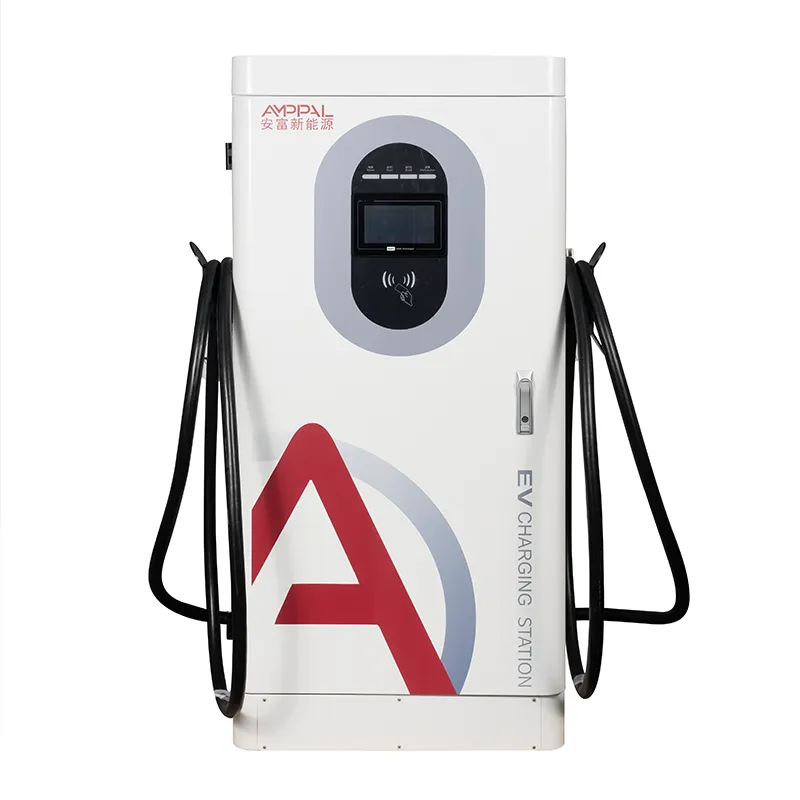

Un chargeur rapide DC de 180 kW est généralement la machine la plus chère sur un petit site et la moins surveillée. L'AF-DC-180-Y-B-O-4-H est une armoire intégrée au sol : modules d'alimentation, contrôleur, écran tactile de 7 pouces, lecteur RFID, terminal de carte et deux pistolets de chargement dans un corps de 1 620 × 750 × 560 mm. Boulonnez-le sur un socle, alimentez-le en AC380V et il fonctionne sans que personne ne le regarde.

Le prix d’achat représente peut-être un tiers de ce que coûte cette machine sur huit ans. Le reste est constitué de pertes, de temps d'arrêt et de visites de service. C'est pourquoi ce modèle consacre son budget d'ingénierie à la détection des pannes et à la récupération à distance. Treize fonctions de sécurité, des rapports d'alarme OCPP et un modèle de service construit autour du temps moyen de réparation. Les acheteurs sont généralement des exploitants de flotte et des propriétaires de sites sans ingénieur salarié, la machine doit donc expliquer ses propres problèmes.

Les 13 fonctions de sécurité et la défaillance que chacune d'elles attrape

Chaque protection est mappée à un mode de défaillance spécifique, et non cochée sous forme de case à cocher. Dans l'ordre dans lequel un défaut frapperait la machine :

La surveillance de l'isolation surveille le côté CC pour détecter une fuite lente vers la terre, le défaut classique du vieillissement des câbles. Il déclenche une alarme à un seuil défini au lieu d'attendre un court-circuit brutal.

La protection contre l'inversion de polarité bloque la sortie si un pistolet rencontre des broches inversées, protégeant ainsi l'électronique du véhicule d'une connexion négligente.

Les shunts de protection contre la foudre ont induit des pointes à la fois sur l'entrée AC et sur la sortie DC, un véritable problème sur les plots ruraux exposés.

Les surtensions, sous-tensions et pertes de phase CA coupent l'unité en dehors de 380 V ±15 %, de sorte que les baisses de tension et les surtensions du réseau n'atteignent jamais les modules d'alimentation.

La surintensité CC, le court-circuit et la surtension de sortie sont trois déclenchements distincts, car un pistolet endommagé, un module défaillant et un véhicule qui se comporte mal nécessitent chacun une réaction différente.

L'arrêt en cas de surchauffe, la surveillance de la température du pistolet, la détection des fuites résiduelles, l'arrêt d'urgence et l'enceinte verrouillée complètent la couche de sécurité thermique et humaine.

Spécifications techniques

Sites où l'armoire de 180 kW mérite sa place

Dépôts de nuit sans surveillance où une panne à 2 heures du matin signifie une flotte morte à 6 heures du matin.

Les commerces de détail et les restaurants qui ferment la nuit mais qui ont toujours besoin de machines pour rester en ligne.

Endroits ruraux ou de corridors où une visite de service coûte une journée complète de déplacement.

De petites flottes commerciales exploitant des camionnettes de livraison selon un horaire quotidien serré.

Marchés dotés de réseaux de support locaux restreints, où la résolution à distance est la seule option rapide.

Du défaut à la réparation : le flux de travail de diagnostic à distance

Lorsqu'une protection se déclenche, l'armoire écrit un enregistrement de défaut avec un horodatage, un numéro de série du module et des valeurs mesurées, puis le transmet à votre plateforme via OCPP 1.6j. Vous voyez le code d'erreur sur le tableau de bord - alarme d'isolement, surchauffe du connecteur, baisse du réseau - avant l'arrivée du prochain conducteur.

Deux alarmes sur trois que nous voyons sur le terrain sont auto-réparatrices ou fausses : un connecteur poussiéreux signale une fois une température élevée, un creux de réseau déclenche une sous-tension pendant deux secondes. Le workflow est donc le suivant : lire le code, vérifier les valeurs de tension et de température sous tension dans le portail, puis décider entre une réinitialisation à distance et une visite sur site.

Si une réinitialisation à distance efface l'événement, celui-ci reste enregistré pour les dossiers de garantie et d'assurance. Dans le cas contraire, le code indique au technicien quel tiroir ouvrir ; la plupart des réparations mécaniques consistent en un échange de connecteur ou un remplacement de module, tous deux réalisables avec une clé de 13 mm et un module de rechange.

La gravité des alarmes est hiérarchisée dans la plateforme : les événements d'information sont enregistrés silencieusement, tandis que les alarmes d'isolation et de surchauffe du pistolet déclenchent un SMS ou un e-mail à l'ingénieur de service. De cette façon, un problème de nuit fait l'objet d'une décision le matin au lieu d'une découverte l'après-midi.

Certifications enregistrées et tests derrière elles

Les certificats CE, CB, TÜV, UL et CCC pour ce modèle sont disponibles en copies sur demande.

Les 13 fonctions de sécurité sont conformes aux normes EN IEC 61851-1:2019 et 61851-23:2014.

Chaque lot effectue un rodage de 48 heures à une température ambiante de 40°C avec enregistrement de la sortie, de l'efficacité et des communications.

Une armoire à échantillons de chaque lot passe par la chambre de brouillard salin de 96 heures.

Chaque déclenchement de protection est testé en usine et pas seulement documenté.

Les contrôles de haut potentiel (hipot) et de continuité de mise à la terre sont répétés sur les unités finies et les résultats sont joints au dossier de série.

À l'intérieur de la construction : huit étapes de la tôle à la caisse

Poinçonnage CNC, pliage et découpe laser du boîtier, puis soudage et revêtement en poudre.

Un échantillon de lot entre dans la chambre de brouillard salin de 96 heures pendant que la production se poursuit.

Les étages d'entrée CA et les modules d'alimentation CC sont construits sur des lignes séparées et jamais mélangées.

Contrôle à réception des modules SiC, des connecteurs, des cartes RFID et du terminal carte.

Câblage avec bornes à couple contrôlé et contrôle qualité visuel sur chaque joint.

Rodage de 48 heures à 40°C, enregistrement de la sortie, de l'efficacité et de la stabilité des communications.

Test de fonctionnement de chaque déclenchement de protection, y compris une alarme d'isolement forcé.

Emballage, palettisation et reportage photo avant expédition avec numéros de série.

Guide des tailles : quand cette armoire de 180 kW n'est pas pour vous

Si votre site ne dessert que des voitures de 400 V en sessions de 30 minutes, 180 kW représentent une machine supérieure à ce que le trafic justifie ; une unité de 120 kW avec des investissements inférieurs libère la même file d'attente. Et si vous avez besoin de recharges en moins de 30 minutes pour des camions 800 V, ce n'est pas non plus le bon choix : cette charge de travail nécessite un refroidissement liquide.

L'AF-DC-180-Y-B-O-4-H convient aux sites disposant d'un transformateur de 160 à 250 kVA disponible et dont l'économie est basée sur la disponibilité plutôt que sur la puissance nominale. Si la conformité au réseau ou les méthodes de paiement sont votre principale préoccupation, nos modèles 80 kW et 60 kW partagent la même plateforme d'armoire.

Achetez la machine que votre transformateur peut réellement alimenter. Une unité de 180 kW sur un réseau faible qui ne fournit jamais plus de 100 kW est un badge, pas une entreprise.

Pourquoi les opérateurs commandent directement à l'usine

Commandes d'essai acceptées à partir de 1 unité pour les nouveaux marchés ; prix des conteneurs pour plus de 10 unités.

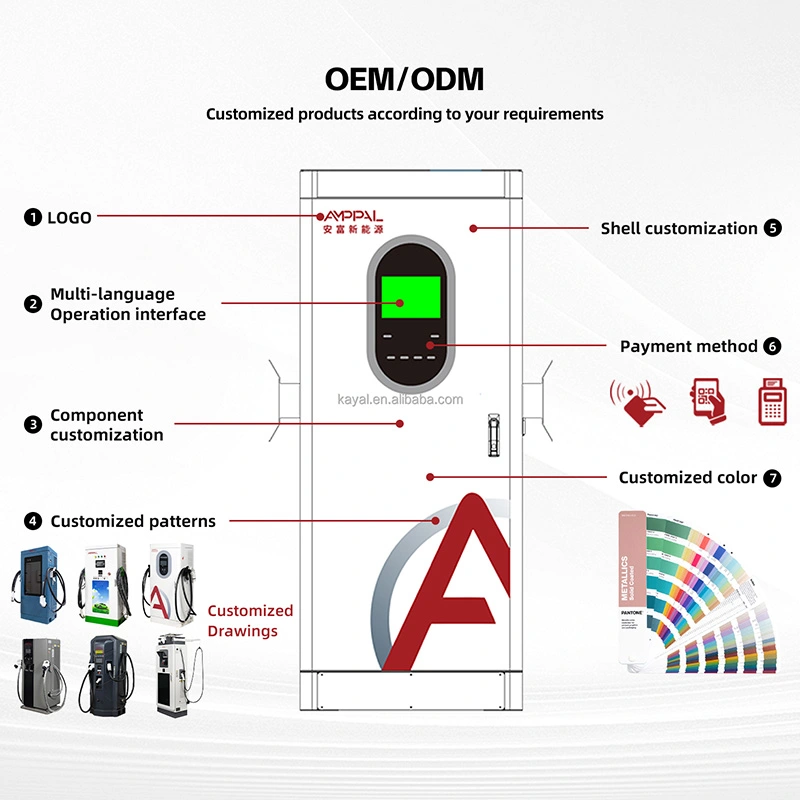

La constitution des stocks part dans 15 à 20 jours ouvrables ; Les variantes OEM ajoutent environ 7 à 10 jours.

Les réclamations au titre de la garantie sont adressées au fabricant et non à une chaîne de revendeurs.

Le prix des modules de rechange est convenu lors de l'achat, les coûts de réparation sont donc connus à l'avance.

Assistance à distance anglophone avec accès à votre plateforme OCPP lors de la mise en service.

Documents d'emballage, de chargement et d'expédition

L'armoire est expédiée verticalement dans une caisse en contreplaqué d'environ 1 720 × 850 × 660 mm, avec des blocs d'angle en mousse et un sac humide. Les œillets de levage sur le châssis permettent à un chariot élévateur ou à une grue de déplacer l'ensemble de l'unité sans l'incliner.

Les plans de chargement sont calculés à partir des dimensions des caisses par commande ; quatre armoires par conteneur de 40 pieds est un plan standard typique, renforcé au niveau des rails d'arrimage.

La liste de colisage d’exportation, la facture commerciale et les certificats accompagnent l’expédition ; les copies originales du certificat sont envoyées par courrier séparément.

Après-vente : MTTR, kits de rechange et durée de 2 ans

La garantie standard de deux ans couvre les modules d'alimentation, le contrôleur, l'IHM, les connecteurs et le terminal de la carte ; les consommables comme les câbles sont couverts contre les défauts de fabrication.

Pièces de rechange recommandées pour un site sans surveillance : un module d'alimentation et une carte de commande pour quatre armoires, expédiés avec la commande.

Temps de résolution typiques : réinitialisation à distance environ 15 minutes, échange de connecteur environ 30 minutes, remplacement de module environ 45 minutes.

Les techniciens peuvent rejoindre une session OCPP en direct avec votre plateforme pendant le diagnostic.

Les mises à jour du micrologiciel sont diffusées sur le réseau, de sorte que les correctifs arrivent sans visite.

Un contrôle préventif semestriel - filtres, revérification du couple, usure des connecteurs - fait partie du plan de maintenance recommandé.

Installation et maintenance : mauvais ou bon

Faux : poser le meuble sur un sol nu. À droite : une dalle en béton de 150 mm, des boulons d'ancrage et un drainage en pente depuis la porte.

Faux : enterrer les câbles d'alimentation et de communication desserrés. À droite : conduits séparés avec une corde de traction pour un remplacement ultérieur.

Faux : ignorer la vérification trimestrielle du filtre à air. À droite : nettoyer ou changer les filtres avant la saison chaude, pas après un voyage.

Faux : traiter une alarme d'isolement comme un avertissement discret. À droite : isoler le pistolet, enregistrer la lecture et vérifier d'abord l'humidité du connecteur.

Faux : échanger un module alors que l'enceinte est sous tension. À droite : verrouillage, confirmer la LED de veille, puis insérer la pièce de rechange.

Trois opérateurs parlent de maintenir les unités de 180 kW en ligne

Un opérateur logistique des Émirats arabes unis exploite quatre unités dans un dépôt sans surveillance dans le désert. La poussière était le véritable ennemi : des alarmes d'isolation apparaissaient deux fois par mois en été, et la plupart d'entre elles étaient réinitialisées à distance avant le quart de travail de 6 heures du matin. Sa plainte est honnête : l'écran tactile éblouit en plein soleil, ce qui rend l'IHM difficile à lire à midi.

Une chaîne de stations-service au Kazakhstan a connu des alarmes de perte de phase toutes les quelques semaines pendant l'hiver. Le réseau local a brièvement plongé, le cabinet l'a enregistré et la tendance du tableau de bord a rendu visible la faute du gestionnaire du réseau en une semaine. Aucune visite sur place n’a été nécessaire.

Un centre commercial au Mexique avait des alarmes de température des connecteurs les jours où la température était de 40 °C. Nettoyer les contacts et échanger un pistolet usé a résolu le problème ; le pistolet de rechange était arrivé avec la commande initiale, la réparation a donc pris une heure.

FAQ : Exploitation d'un site de 180 kW sans surveillance

Q : Que se passe-t-il lorsque l'unité se déclenche à 2 heures du matin ?

R : L'erreur est enregistrée et transmise à votre plateforme via OCPP ; une réinitialisation à distance depuis le portail récupère la plupart des événements.

Q : Comment lire un code défaut ?

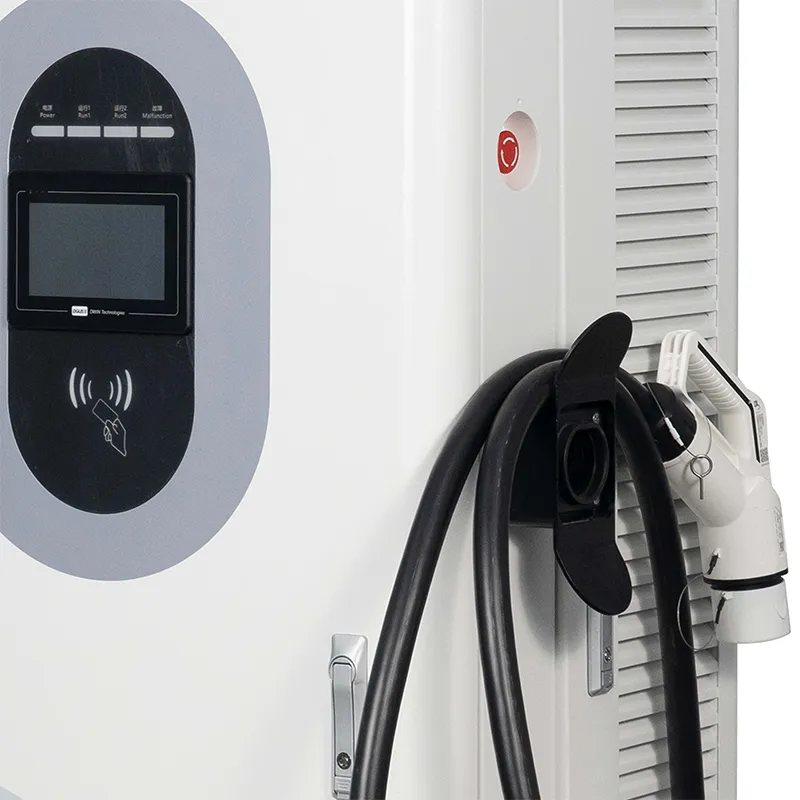

R : Sur le journal des événements de l’écran 7 pouces ou sur votre plateforme ; chaque code correspond à une section du manuel d'entretien et les valeurs en direct s'affichent à côté du code.

Q : Quel MTTR dois-je prévoir ?

R : Environ 15 minutes pour les réinitialisations à distance et 45 minutes pour un échange de module sur site.

Q : Les alarmes d’isolement nécessitent-elles toujours un technicien ?

R : Non. Vérifiez d’abord l’humidité et la saleté du connecteur ; plus clair après un nettoyage et une réinitialisation. Seules les alarmes persistantes ou répétitives nécessitent une visite.

Q : Une seule personne peut-elle remplacer un module d’alimentation ?

R : Oui. Le module de type tiroir glisse après la mise hors tension ; le manuel le couvre sur environ deux pages.

Q : Quelles pièces de rechange dois-je conserver ?

R : Un module d'alimentation et une carte de commande pour quatre armoires est notre recommandation habituelle.

Q : La garantie couvre-t-elle les dommages causés par la foudre ?

R : Les événements de surtension sont inspectés au cas par cas ; les parafoudres remplaçables sont des pièces standard sur site.

Q : Le 180 kW peut-il continuer à se recharger sans Internet ?

R : Oui. La recharge continue hors ligne et les transactions sont stockées et poussées au retour du lien.
