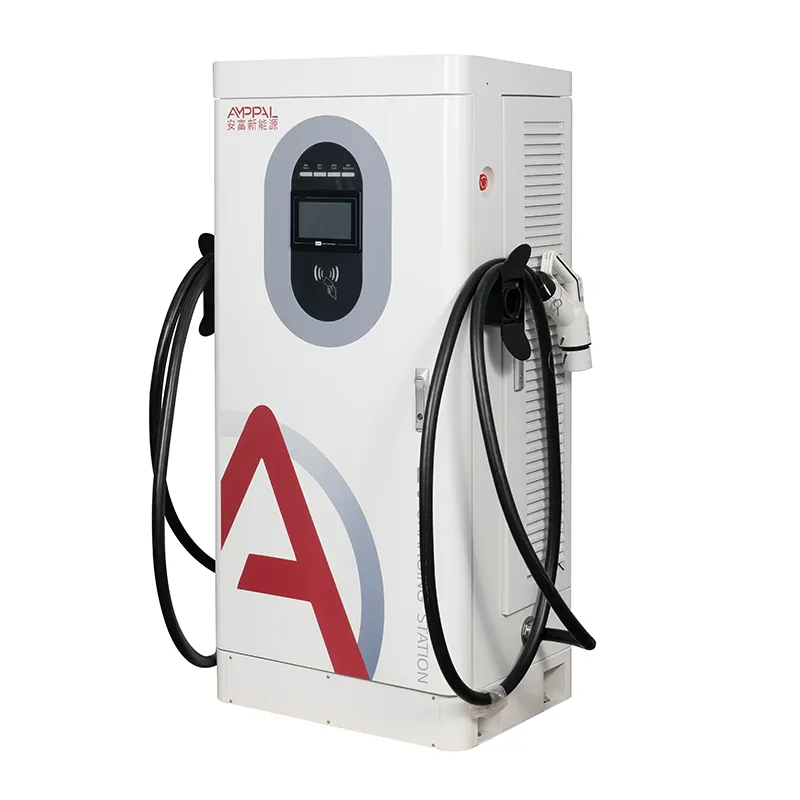

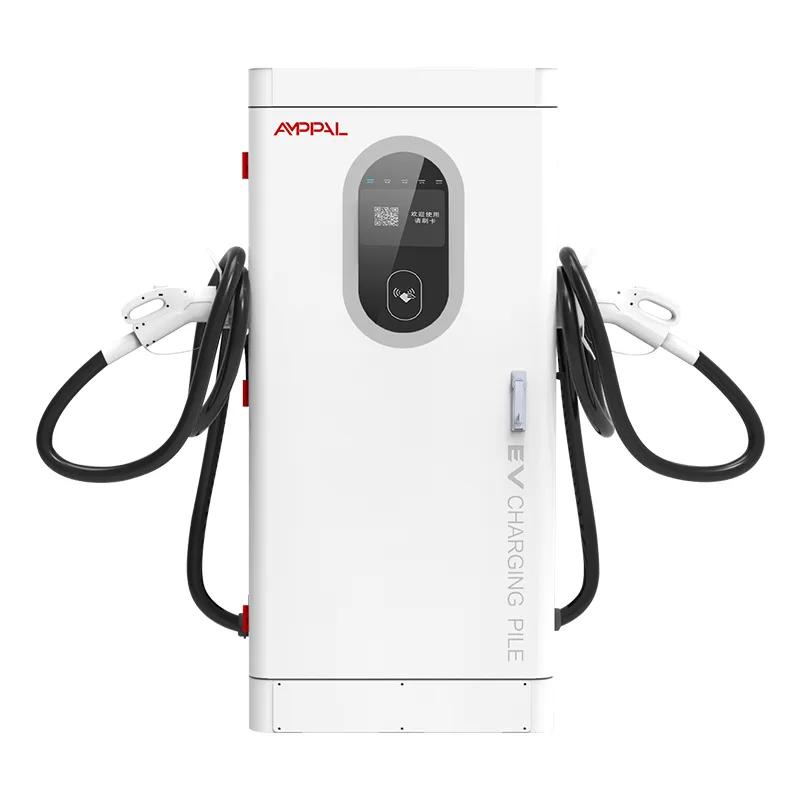

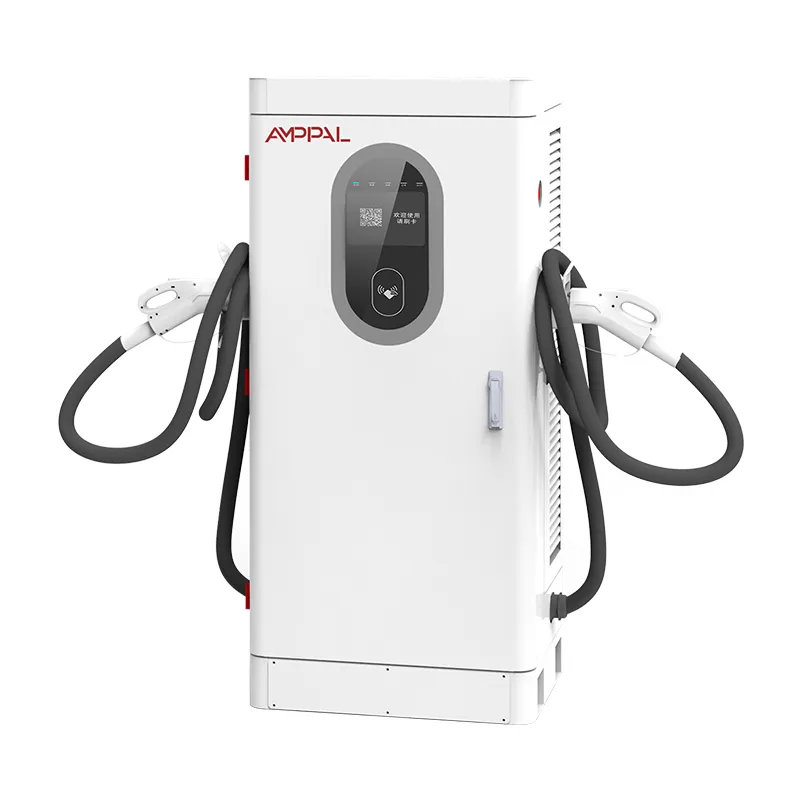

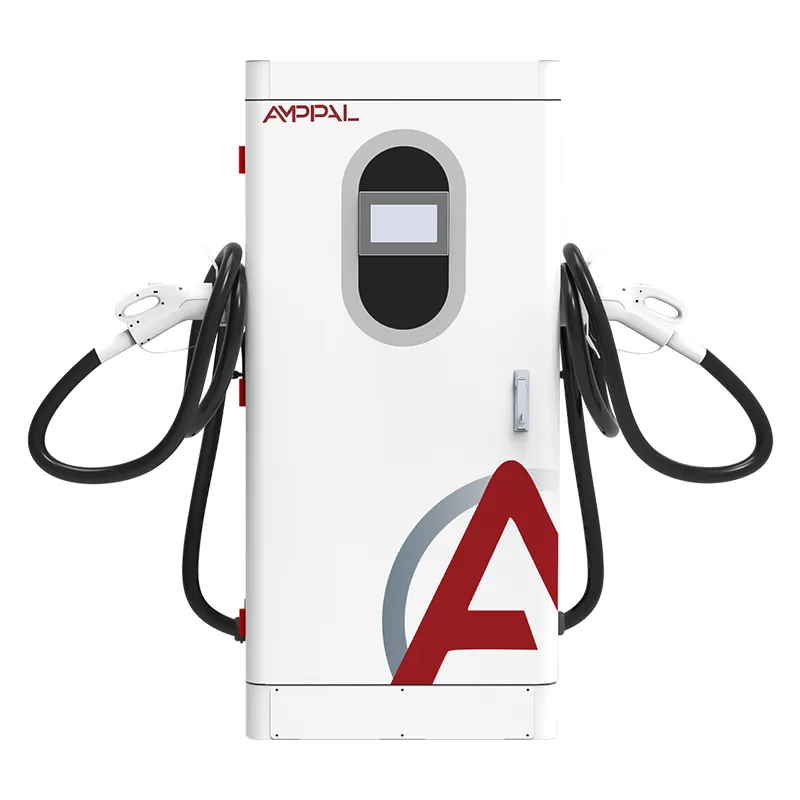

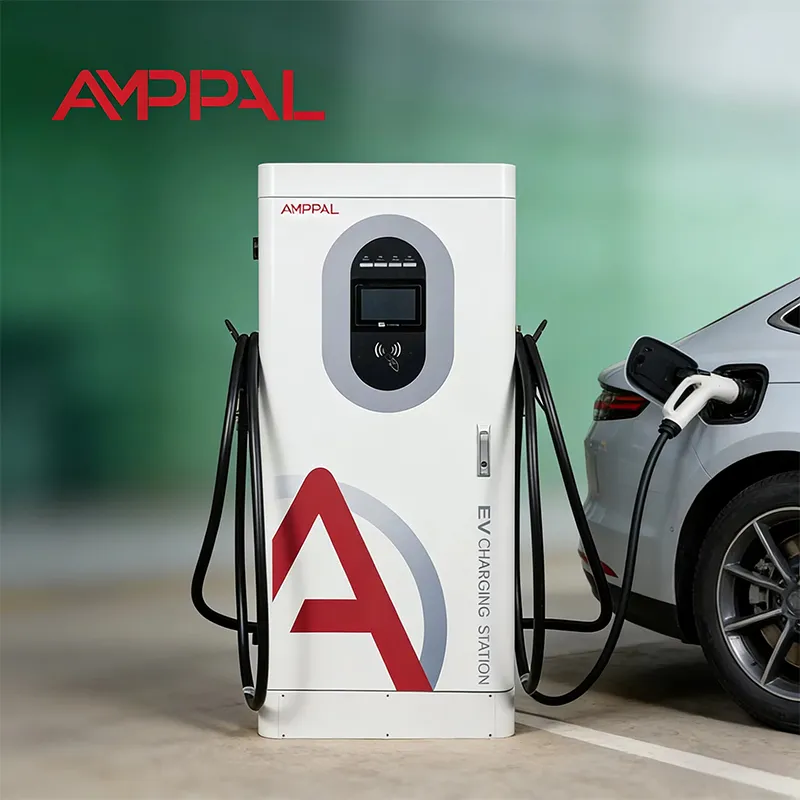

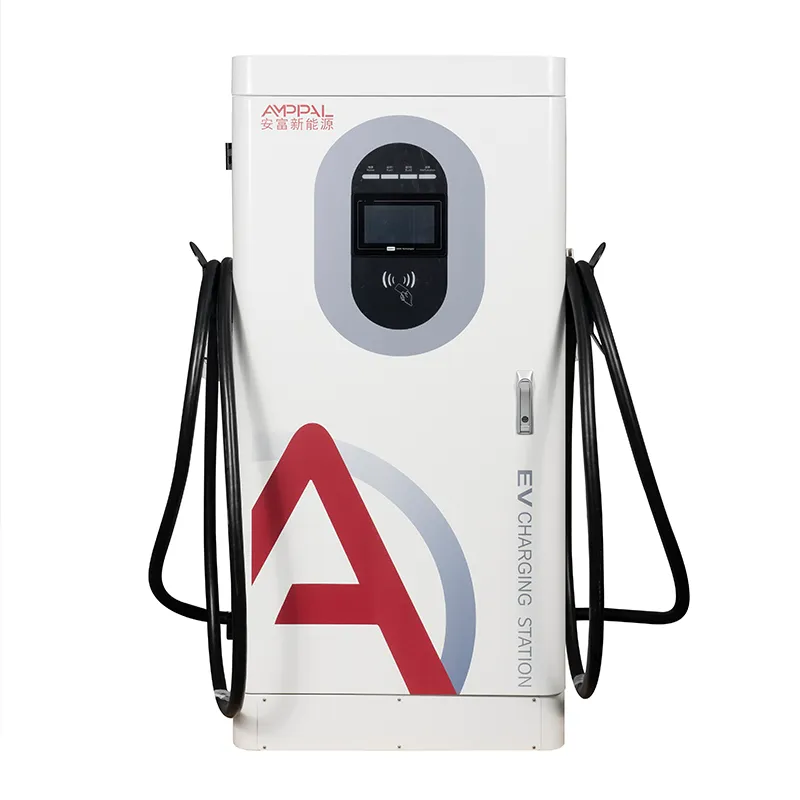

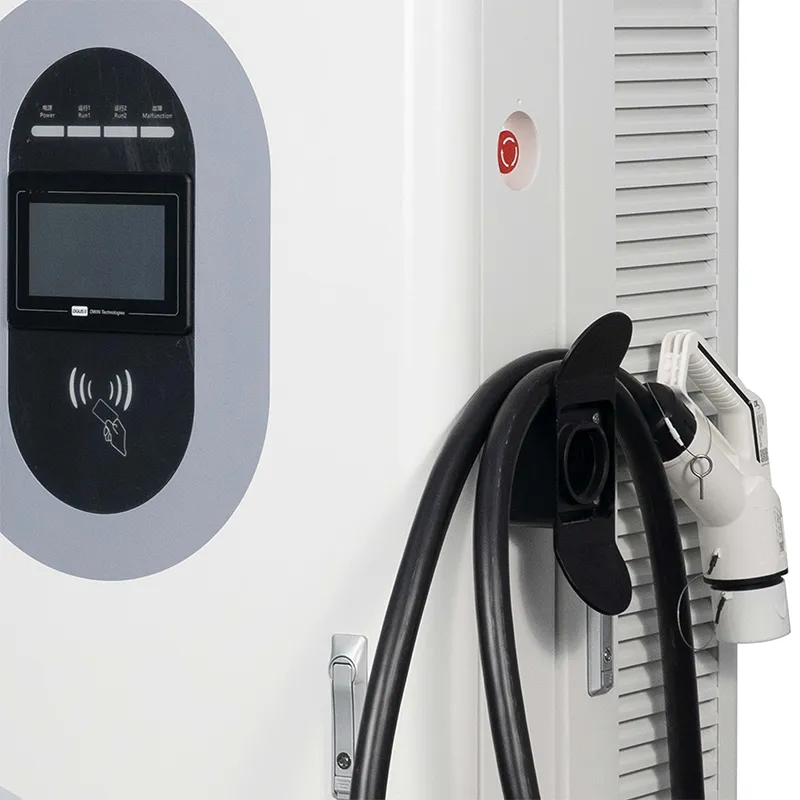

Chargeur rapide CC intégré haute efficacité de 80 kW pour les flottes commerciales de véhicules électriques

Le chargeur de 80 kW qui traite votre transformateur comme un locataire

Chaque kilowattheure que ce chargeur tire du transformateur de votre site arrive sous forme de courant alternatif propre et bien comporté - c'est la décision technique derrière l'AF-DC-80-Y-B-O-4-H, et c'est pourquoi ce chargeur rapide CC intégré de 80 kW appartient à une liste de contrôle de qualité utilitaire plutôt qu'à une chasse aux bonnes affaires. Le facteur de puissance se situe à ≥0,99 et la distorsion harmonique totale reste ≤5 %, des chiffres que l'on voit rarement sur les importations bon marché.

Pourquoi est-ce important sur le papier ? Un transformateur alimentant un chargeur à faible facteur de puissance transporte un courant réactif supplémentaire, chauffe plus et votre facture d'électricité peut inclure des frais d'énergie réactive dont personne ne vous a prévenu.

L'armoire mesure 1 620 x 750 x 560 mm, puissance nominale de 80 kW, sortie 200-1 000 V CC avec puissance constante de 300 à 1 000 V. Nous le construisons à Yueqing, dans le Zhejiang, où les codes de réseau prennent au sérieux la qualité de l'électricité. Cette page explique ce que les chiffres signifient pour votre exploitation.

Cinq façons dont une entrée PF ≥0,99 s'amortit

Aucune pénalité de puissance réactive : à PF ≥0,99, le chargeur ressemble à une charge résistive pour le compteur, donc les services publics facturant des kVA ou de l'énergie réactive n'ont rien à vous facturer.

Le THD ≤ 5 % maintient les transformateurs partagés au frais : les courants harmoniques qui circuleraient dans le transformateur et le câblage neutre sont réduits à une fraction de ce que produisent les chargeurs bas de gamme.

Approbation plus simple des connexions au réseau : de nombreux services publics exigent des déclarations d'harmoniques et de facteur de puissance pour les installations à courant continu ; nos rapports de tests couvrent les deux à pleine charge.

Fonctionnement respectueux des voisins : un hôtel ou un bureau partageant le chargeur ne verra pas les lumières vacillantes ni la réinitialisation des composants électroniques lorsque les sessions de charge démarrent.

Durée de vie des actifs du site plus longue : moins de courant réactif et moins d'harmoniques signifient que les transformateurs, les câbles et les appareillages de commutation fonctionnent plus froids et vieillissent plus lentement.

En plus, un rendement maximal de 95 % : le même étage de puissance SiC qui nettoie l'entrée gaspille également moins d'énergie sous forme de chaleur.

Spécifications techniques

Sites où les harmoniques vous causent des ennuis

Parcs d'activités en Allemagne et en France, où un transformateur partagé de 630 kVA alimente les bureaux, les machines CNC et les chargeurs sur un seul jeu de barres.

Des hôtels en Turquie et en Grèce, où les clients se plaignent de lumières vacillantes si un chargeur se comporte mal sur le même chargeur que la cuisine.

Les dépôts de flotte au Royaume-Uni et aux Pays-Bas utilisent entre 8 et 20 chargeurs, où l'accumulation d'harmoniques sur de nombreuses unités constitue le véritable risque.

Toits de centres commerciaux aux Émirats arabes unis et en Arabie Saoudite, où l'équipe électrique examine chaque profil de charge avant de signer le bail.

Garages municipaux au Mexique et au Brésil, où le service public inspecte la qualité de l'électricité avant d'approuver un tarif commercial.

À l’intérieur de l’étage de puissance : PFC, harmoniques et banque de charge

Le redresseur d'un chargeur CC convertit le CA en CC, et un redresseur naïf ne consomme du courant que par impulsions étroites proches du pic de tension. Ces impulsions sont des harmoniques – courant à 250 Hz, 350 Hz, 450 Hz et au-delà – qui ne font aucun travail utile. L'AF-DC-80-Y-B-O-4-H utilise un frontal actif (PFC) qui façonne le courant d'entrée en une onde sinusoïdale lisse en phase avec la tension.

La deuxième étape convertit ce courant continu propre en 200-1 000 V CC souhaité par le véhicule, une puissance constante de 300 à 1 000 V. Un camion 800 V et une berline 400 V approchent tous deux la puissance nominale de 80 kW sur la partie plate de leur courbe de charge.

Vous pouvez vérifier le comportement vous-même : nos rapports de tests répertorient le THD et le PF à 25 %, 50 %, 75 % et 100 % de charge, car un chargeur qui n'a l'air propre qu'au ralenti ne vaut rien. Envoyez-nous le schéma unifilaire du site et les kVA du transformateur, et nos ingénieurs estimeront l'impact de la charge - généralement dans un délai d'une journée.

Certifications et points de test derrière elles

Nous détenons UL, CE, CB, TUV et CCC ; demandez et nous vous enverrons par e-mail les fichiers de certificat correspondants pour cette unité.

Chaque lot est brûlé pendant 48 heures à pleine charge, enregistrant les températures des modules, des connecteurs et des inducteurs PFC.

La qualité de l'énergie est vérifiée par lot sur un banc de charge calibré, avec PF et THD capturés à quatre points de charge.

L'ensemble de sécurité (13 fonctions) est conforme aux normes EN IEC 61851-1:2019 et 61851-23:2014.

Les armoires sont certifiées IP54, avec des échantillons de brouillard salin conservés pendant 96 heures ; la bande de fonctionnement va de -25C à +50C.

De la tôle au banc de charge : le parcours de production

Étape 1 : la tôle d'acier est découpée au laser, poinçonnée et pliée sur des lignes liées par FANUC avant le revêtement en poudre.

Étape 2 : un échantillon de chaque lot de revêtement entre dans la chambre à brouillard salin pendant que la production se poursuit.

Étape 3 : étages d'entrée et cartes PFC construits sur la ligne AC ; modules de puissance sur la ligne DC - stations séparées.

Étape 4 : inspection à réception des modules SiC, des filtres EMI, des connecteurs et des composants de mesure.

Étape 5 : câblage manuel avec bornes à couple contrôlé et contrôle visuel de chaque joint.

Étape 6 : pendant 48 heures à une température ambiante de 40 °C, le PF, le THD, l'efficacité et la stabilité des communications sont enregistrés minute par minute.

Étape 7 : flash du firmware, test OCPP 1.6j sur notre serveur, puis vérification finale de la qualité de l'alimentation par banc de charge.

Étape 8 : emballage et palettisation ; les photos avant expédition arrivent dans votre boîte de réception avant le chargement du conteneur.

Contrôle de conformité : cette armoire est-elle adaptée ?

Choisissez l'AF-DC-80-Y-B-O-4-H lorsque votre site partage un transformateur avec d'autres charges, que votre service public demande des déclarations de qualité de l'énergie ou que vous installez plusieurs unités dont les harmoniques s'accumuleraient. Si votre gestionnaire immobilier a déjà signalé le facteur de puissance dans un projet précédent, ce modèle met fin à cette conversation.

Ce chargeur n'est pas pour vous si le site dispose d'un transformateur dédié avec une marge généreuse, votre service public ne vérifie jamais les harmoniques et vous voulez simplement le boîtier de 80 kW le moins cher qui recharge les voitures. Ce n’est également pas le bon choix si vous avez besoin de sessions de moins de 30 minutes pour les taxis 800 V ; augmenter jusqu'à 120 kW ou 160 kW.

Pas sûr? Envoyer le schéma unifilaire et le calibre du transformateur. Nous calculons la marge harmonique et vous indiquons honnêtement si une, deux ou six unités s'adaptent à votre chargeur sans mise à niveau.

Faire affaire avec l'usine vaut mieux faire affaire avec un courtier

Vos questions techniques sur la conception du PFC et les codes de réseau sont adressées directement à nos ingénieurs à Yueqing, et non via la boîte de réception d'un revendeur.

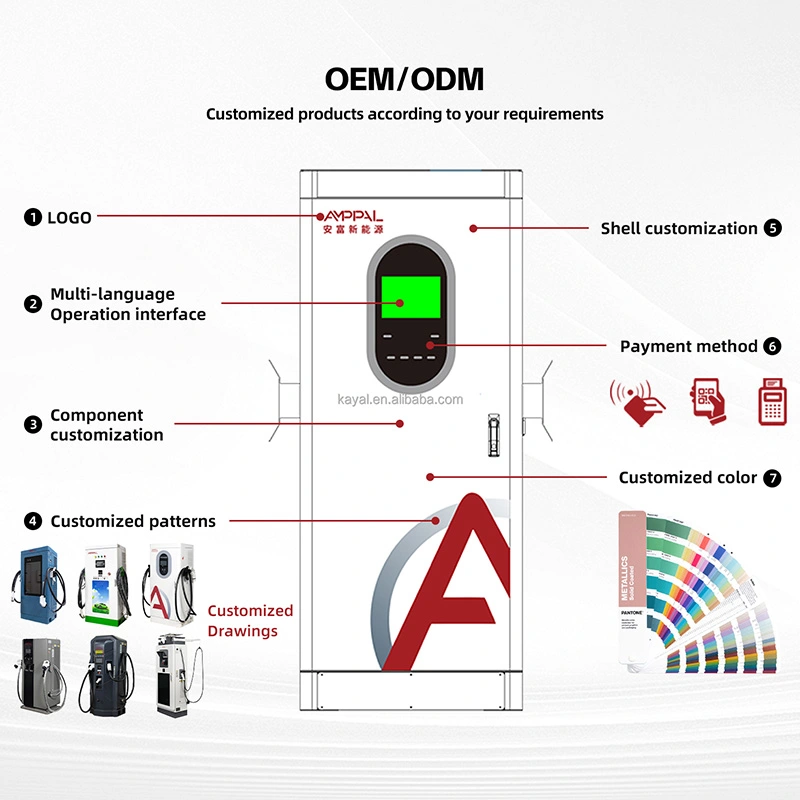

OEM/ODM d'une seule usine : couleur personnalisée, logo, paramètres par défaut du micrologiciel et votre propre configuration backend, le tout effectué en usine.

La constitution des stocks part dans 15 à 20 jours ouvrables ; les commandes personnalisées durent environ 7 à 10 jours de plus.

Commandes d'essai acceptées à partir de 1 unité pour les nouveaux marchés ; prix des conteneurs pour plus de 10 unités.

Les pièces sous garantie sont expédiées par DHL/FedEx dans les 48 heures suivant une réclamation approuvée ; les diagnostics à distance s'exécutent via la connexion OCPP.

Caisses, conteneurs et documents douaniers

Chaque caisse contient le rapport sur la qualité de l'énergie du lot ainsi que l'unité - le fichier que votre courtier en douane et votre réviseur de services publics peuvent tous deux souhaiter. L'armoire pèse environ 300 kg ; la caisse en contreplaqué ajoute 60 à 80 kg et 10 à 14 caisses conviennent à un conteneur de 40 HQ.

FOB Ningbo ou Shanghai s'applique sauf si vous préférez CIF, CFR ou DDP. Un schéma de palettes est établi avant l'emballage afin que le camion puisse être pré-réservé.

Documents livrés avec la commande : facture commerciale, liste de colisage, certificat d'origine, fichiers CE/TUV et rapport PF/THD.

Conditions de service : ce que couvrent réellement les deux ans

Mandat de deux ans couvrant les modules, le contrôleur et l'étape de filtrage. La section PFC est la pièce qui se dégrade tranquillement sur les unités bon marché ; le nôtre est couvert explicitement.

Les réclamations confirmées envoient les pièces de rechange à un transporteur dans les 48 heures - généralement 3 à 5 jours ouvrables dans toute l'Europe.

Mises à jour du micrologiciel et des paramètres envoyées à distance via OCPP - la plupart des problèmes ne nécessitent jamais de visite sur site.

Les premières installations bénéficient d'un appel vidéo de mise en service - la mise à la terre, le câblage et le couplage back-end sont examinés en direct.

Routine suggérée : filtres nettoyés tous les 6 mois, bornes resserrées chaque année et la forme d'onde d'entrée revérifiée lorsque de nouvelles charges rejoignent le jeu de barres.

Notes d'installation : mauvais ou bon

Faux : poser ce chargeur sur un chargeur déjà lourd en harmoniques de moteur, puis accuser l'unité des problèmes de site. À droite : mesurez d’abord la forme d’onde entrante ; nos ingénieurs interprètent l’enregistrement et l’atténuation de la taille si nécessaire.

Faux : en supposant que le conducteur neutre ne transporte jamais de courant sur une alimentation triphasée. À droite : le THD ≤ 5 % maintient la charge neutre faible, mais l'entrée CA doit toujours être câblée conformément au manuel - à 4 ou 5 conducteurs comme spécifié.

Faux : faire fonctionner l'unité à partir d'un petit générateur sans vérifier la capacité. À droite : un générateur alimentant cette entrée PFC a besoin d’une tension et d’une fréquence stables ; confirmez qu'il est conçu pour les appels d'appel et la charge continue.

Incorrect : ignorer la vérification annuelle du couple car l'unité ne se déclenche jamais. À droite : une borne libre de moins de 80 kW chauffe lentement ; le contrôle de 15 minutes coûte moins cher qu'une cosse fondue.

Faux : croire que PF ≥0,99 vous permet d'ignorer les autres charges du site. À droite : le chargeur est propre, mais le transformateur dessert toujours tout le reste du jeu de barres.

Témoignages d'opérateurs : ce que les chiffres ont fait pour eux

Un parc logistique aux Pays-Bas a installé six unités AF-DC-80-Y-B-O-4-H en octobre 2025 sur un transformateur commun de 630 kVA qui alimente également une chambre froide. Leur consultant a mesuré le THD au point de couplage commun : 4,9 % avec six chargeurs en marche, contre 11 % avec deux unités moins chères qu'ils avaient testées. Leur reproche : les charnières de porte semblent légères pour le poids de la porte.

Une chaîne hôtelière turque a équipé quatre unités à Bodrum et à Antalya. Leur demande de connexion au réseau a réussi sans étude harmonique car les rapports de tests étaient joints. Le responsable des opérations note que le bruit du ventilateur de 65 dB est audible depuis la terrasse de la piscine la nuit.

Un détaillant de Mexico a installé deux unités sur un toit qui alimente également un escalier roulant. L'équipe électrique du centre commercial avait rejeté les chargeurs de deux autres marques en raison de la qualité de l'énergie ; celui-ci a passé l’examen en une semaine. Le reproche : le panneau QR latéral collecte rapidement la poussière.

FAQ

Q : Que signifie exactement un THD ≤ 5 % en pratique ?

R : La distorsion harmonique totale du courant d'entrée reste égale ou inférieure à 5 % du fondamental à pleine charge. En pratique, le chargeur ajoute peu de pollution harmonique au système électrique de votre site – bien dans les limites de la plupart des services publics.

Q : Ce chargeur déclenchera-t-il les pénalités de puissance réactive de mon service public ?

R : Non. Avec un facteur de puissance ≥0,99, la composante réactive est négligeable, donc les services publics facturant l'énergie réactive ou un faible facteur de puissance n'ont aucune base pour vous facturer.

Q : Ai-je besoin d’un filtre d’harmoniques séparé ou d’une unité de correction du facteur de puissance ?

R : Non, le frontal actif à l’intérieur de l’armoire fait les deux. C’est l’intérêt de choisir ce modèle plutôt qu’un chargeur à redresseur passif.

Q : Peut-il fonctionner à partir d’un générateur diesel ?

R : Oui, si le générateur maintient une tension et une fréquence stables dans la fenêtre AC380V ±15 % et a une capacité suffisante. Confirmez avec nous la taille du générateur avant de vous engager.

Q : Le chiffre PF est-il mesuré à pleine charge ou uniquement au ralenti ?

R : À pleine charge, ainsi qu'à 25 %, 50 % et 75 % de charge. Le rapport de lot montre les quatre points - demandez-le.

Q : Quels documents de connexion au réseau fournissez-vous ?

R : certificats CE/TUV, rapport de test de qualité de puissance avec courbes PF et THD et fiches techniques en anglais. Celles-ci couvrent la plupart des évaluations des services publics en Europe, au Moyen-Orient et en Amérique latine.

Q : L’énergie plus propre coûte-t-elle plus cher ?

R : L'étage PFC actif ajoute un certain coût aux composants par rapport à un redresseur bon marché - mais ce chiffre est minime par rapport aux pénalités, aux mises à niveau de transformateur et aux appels de service évités.

Q : Puis-je faire fonctionner 80 kW à 230 V monophasé ?

R : Non, il s'agit d'une unité triphasée nécessitant AC380V ±15 %. Pour les sites monophasés, regardez plutôt nos chargeurs DC muraux jusqu'à 40 kW.
