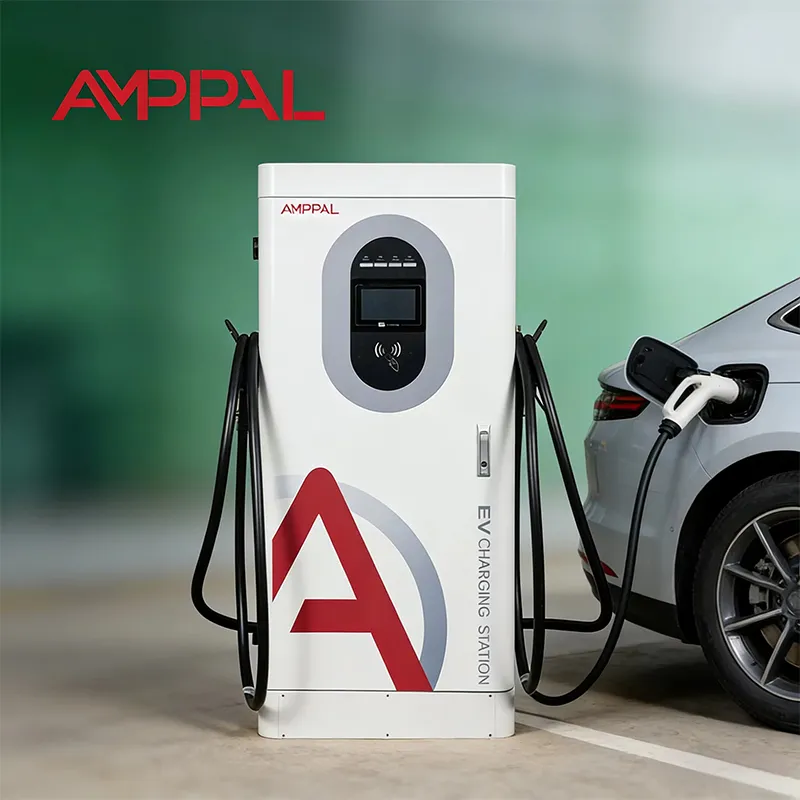

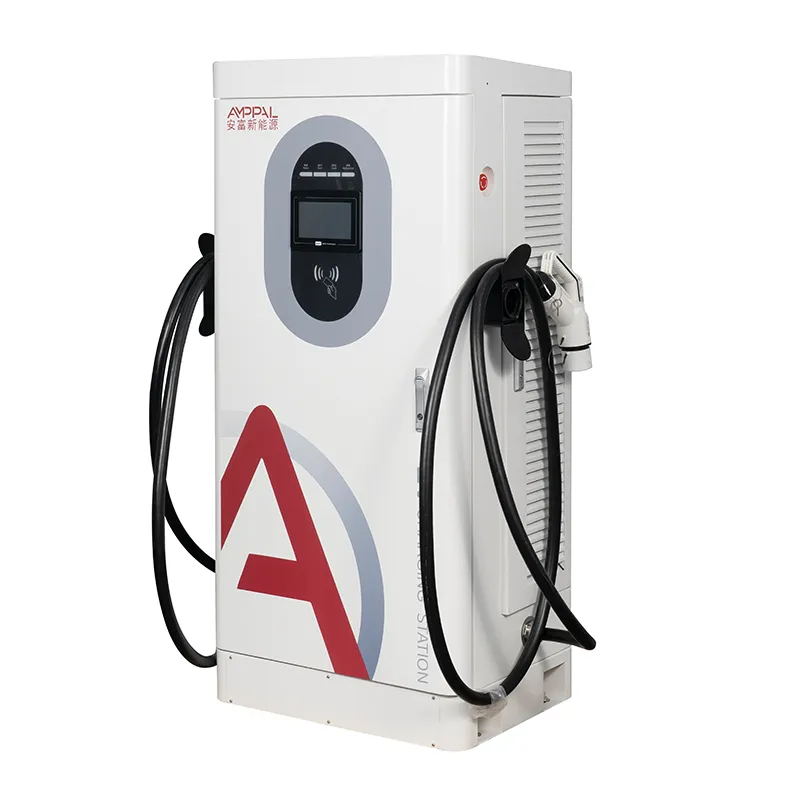

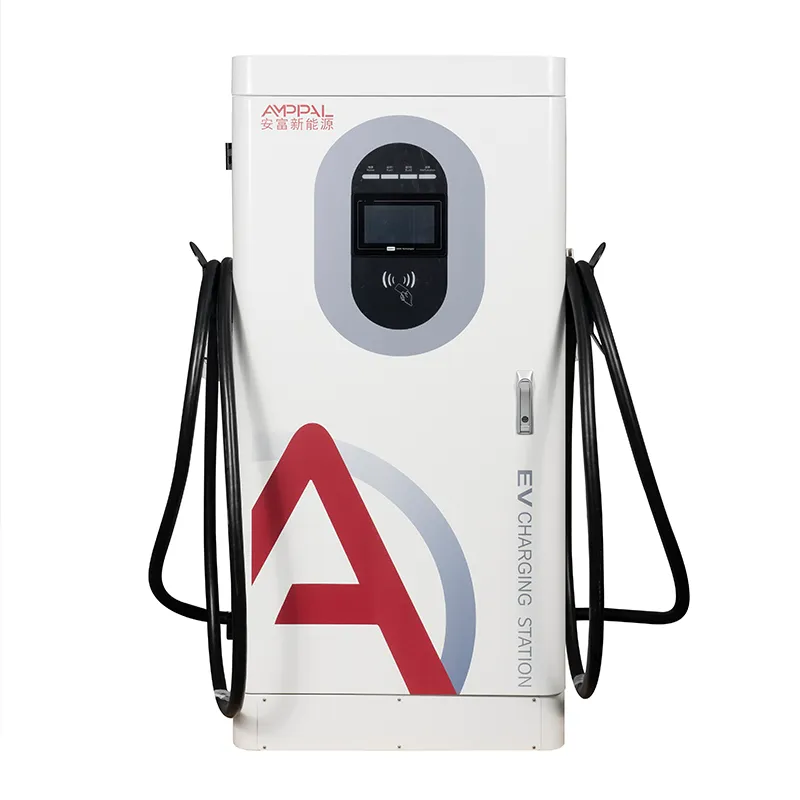

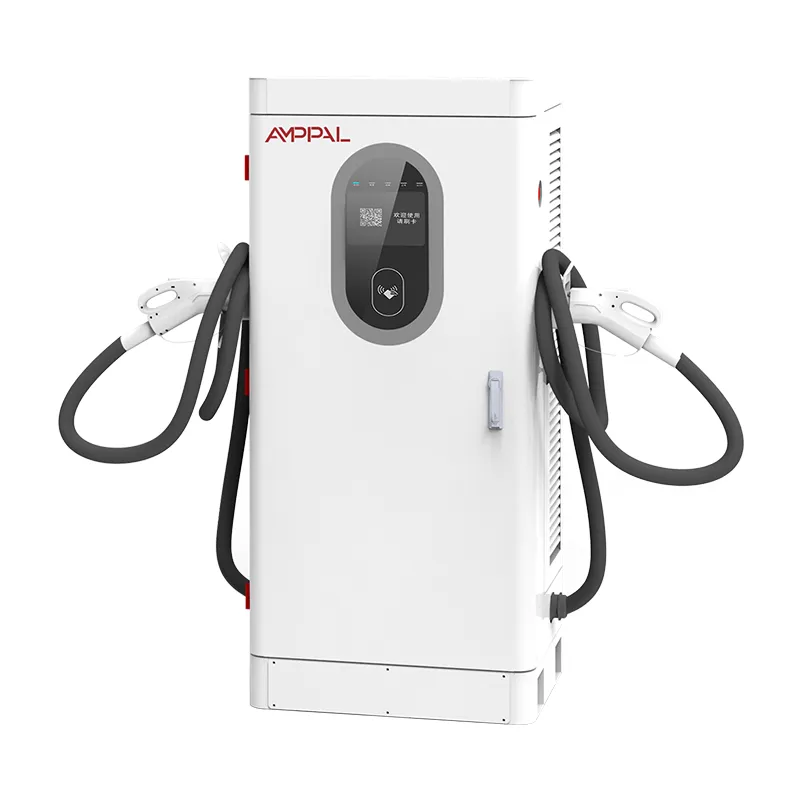

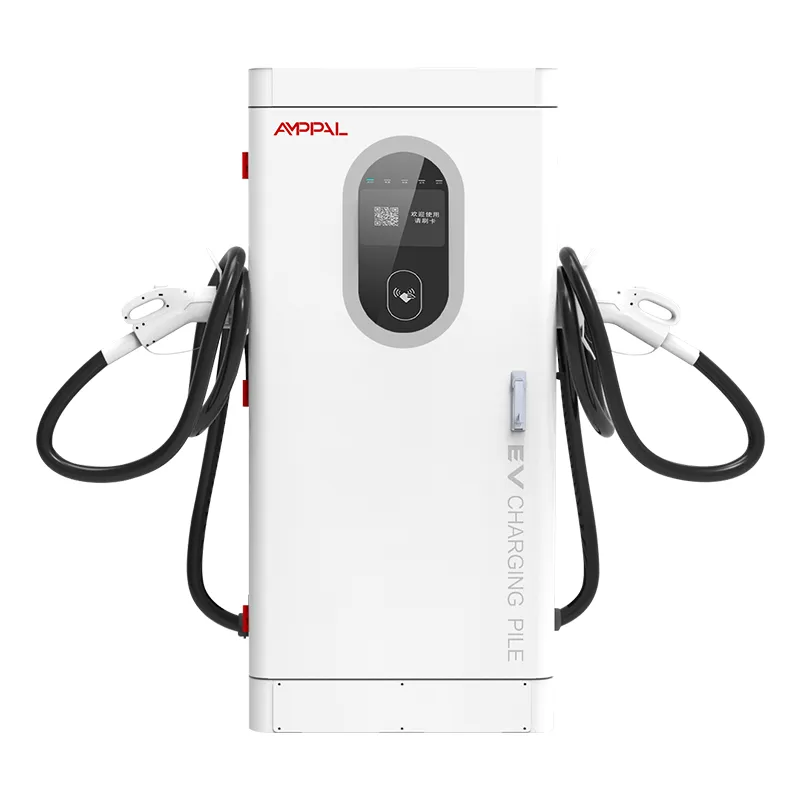

Station de recharge rapide commerciale DC EV de 60 kW pour les services routiers

Qu'est-ce que ce chargeur de 60 kW et pourquoi le paiement détermine son retour sur investissement

Une borne de recharge ne rapporte de l'argent que lorsque la session se termine par un paiement compensé - et c'est la partie dont la plupart des fiches techniques de 60 kW ne parlent jamais. AMPPAL AF-DC-60-Y-B-O-4-H est un chargeur rapide CC intégré sur pied, 1620 x 750 x 560 mm, avec quatre façons de payer pour un conducteur : un terminal de carte de crédit/débit, une numérisation QR, des cartes RFID et Plug & Charge.

Sous la couche de paiement se trouve un étage de puissance de 200 à 1 000 V CC avec une puissance constante de 300 à 1 000 V, de sorte que les voitures de 400 V et 800 V se chargent toutes deux à leur plein tarif. L'écran tactile de 7 pouces exécute la session ; OCPP 1.6j sur Ethernet, 4G ou WiFi transmet chaque transaction à votre logiciel de facturation.

Pourquoi le paiement est-il si important à 60 kW ? Parce que ces stations sont situées dans des dépanneurs, des hôtels et de petits sites commerciaux, où le conducteur n'est pas un utilisateur captif de la flotte - si un touriste ne peut pas payer avec la méthode dans son portefeuille, vous perdez la session et les revenus.

Quatre façons dont un conducteur peut payer et pourquoi cela gagne des sites

Terminal de carte : acceptez les terminaux de paiement standard utilisés sur les réseaux de l'UE - remplacez-les par le modèle spécifié par votre acquéreur et les mandats de carte en Allemagne ou en France sont satisfaits.

QR sur l'écran 7" : les conducteurs scannent avec leur application locale - portefeuilles de style Alipay dans le Golfe, applications de style GCash en Asie du Sud-Est - et la passerelle que vous choisissez règle le reste.

RFID : un gestionnaire de flotte distribue des cartes aux conducteurs et reçoit une facture mensuelle au lieu de rembourser les paiements de l'application un par un.

Plug & Charge (ISO 15118) : les véhicules électriques compatibles s'authentifient automatiquement lorsqu'ils sont branchés, sans que l'écran ne touche du tout - la méthode que les réseaux nord-américains préconisent le plus.

Règlement OCPP 1.6j : Authorize, StartTransaction, StopTransaction et MeterValues ​​sont transférés vers votre backend CPO, afin que les revenus soient rapprochés sans exporter manuellement le CSV.

Une efficacité maximale de 95 % et un boîtier IP54 permettent à la machine de gagner de l'argent : moins de pertes de chaleur, moins de pénétration de poussière, moins d'interventions d'entretien.

Spécifications techniques

Où les marchés Card-First et QR-First déploient cette unité

Stations-service et magasins de proximité en Allemagne, en France et en Croatie, où les régulateurs attendent un lecteur de carte fonctionnel à côté de la prise.

Centres commerciaux et parkings d'hôtels aux Émirats arabes unis et en Arabie Saoudite, où les habitudes de paiement QR dominent et où l'armoire de 1 620 mm se glisse sous un auvent standard.

Stationnement de villégiature en Thaïlande, au Vietnam et en Indonésie, au service des touristes qui utilisent une application différente à chaque voyage.

Dépôts de flotte légère - camionnettes de livraison et taxis - où les gestionnaires émettent des cartes RFID au lieu de rechercher les notes de frais des chauffeurs.

Terrains municipaux et toits de supermarchés où une seule machine doit satisfaire les futures voitures Plug & Charge sans échange de matériel.

Le flux de paiement vers le backend, étape par étape

Le déroulement de la session : le pilote se branche, s'authentifie avec une carte RFID, une analyse d'application, une écoute de carte ou une prise de contact Plug & Charge, puis le chargeur exécute un appel d'autorisation OCPP sur votre backend. Si la réponse est oui, la puissance augmente jusqu'à la tension demandée par le véhicule à l'intérieur de la fenêtre de puissance constante de 300 à 1 000 V, et les valeurs des compteurs sont poussées jusqu'à ce que StopTransaction ferme l'enregistrement.

Le règlement reste propre car le chargeur ne fixe jamais le prix seul – votre backend le fait. Vous définissez les tarifs par connecteur, par fenêtre horaire ou par groupe d'utilisateurs, et l'unité rapporte simplement les kWh mesurés.

Vous n'avez pas de logiciel ? Il s'associe directement aux plates-formes OCPP grand public et nos ingénieurs guident votre équipe informatique à travers les champs pendant la mise en service.

Certificats enregistrés et ce que nous testons par lot

Certificats : CE, CB, TUV, UL et CCC - copies liées à ce modèle sur demande.

Avant l'expédition, chaque unité fonctionne 48 heures à pleine charge avec les températures des modules et des connecteurs enregistrées.

Les échantillons du boîtier sont conservés dans une chambre à brouillard salin pendant 96 heures et passent les contrôles IP54 ; la bande de fonctionnement est de -25C à +50C.

La conformité aux normes EN IEC 61851-1:2019 et EN IEC 61851-23:2014 englobe les 13 fonctions de sécurité.

Le comptage est vérifié par étalonnage sur un échantillon aléatoire de chaque lot, de sorte que les kWh facturés correspondent aux kWh mesurés.

À l'intérieur de la construction : 8 étapes de la bobine à la caisse

Étape 1 : Poinçonnage CNC, pliage et découpe laser du boîtier en acier de 1,5 mm sur des lignes partagées avec les robots FANUC.

Étape 2 : Revêtement en poudre et durcissement ; un échantillon de brouillard salin est prélevé du même lot pour vérification.

Étape 3 : étage d'entrée CA et modules d'alimentation CC construits sur des lignes séparées - les deux ne se mélangent jamais.

Étape 4 : Contrôle à réception des modules SiC, des connecteurs et du boîtier du lecteur de carte.

Étape 5 : Câblage avec des bornes à couple contrôlé, puis une passe visuelle de contrôle qualité sur chaque joint.

Étape 6 : rodage de 48 heures à une température ambiante de 40 °C, enregistrement de la sortie, de l'efficacité et de la stabilité des communications.

Étape 7 : Flash du micrologiciel, test OCPP 1.6j sur notre serveur et tests fonctionnels sur les quatre voies de paiement.

Étape 8 : Emballage, palettisation et reportage photo avant expédition.

Guide des tailles : quand cette armoire de 60 kW mérite sa place

Choisissez l'AF-DC-60-Y-B-O-4-H lorsque votre site attend principalement des véhicules électriques de 400 V, des sessions de 30 à 60 minutes sont acceptables et votre principal casse-tête est de collecter de l'argent auprès des chauffeurs sans rendez-vous. Les sites de vente au détail, d'hôtellerie et de petits commerces correspondent à ce profil, et quatre méthodes de paiement suppriment la raison la plus courante d'une session.

Ce produit n'est pas pour vous si votre site exploite des taxis 800 V qui doivent faire demi-tour en moins de 20 minutes – une unité de 120 kW ou 160 kW y gagne plus par baie. Ce n’est également pas le bon choix pour un réseau purement applicatif qui n’utilisera jamais l’emplacement du terminal.

Vous êtes toujours en train de décider ? Indiquez-nous le pays, la gamme de véhicules et votre acquéreur, et nous vous recommanderons la configuration, y compris s'il faut expédier le lecteur de carte préinstallé ou laisser l'emplacement pour votre terminal.

Pourquoi les opérateurs commandent chez nous plutôt que chez un revendeur

Vous négociez avec le fabricant à Yueqing, pas avec un intermédiaire citant la liste de prix de quelqu'un d'autre.

OEM/ODM : votre logo, votre couleur, votre application de paiement préconfigurée - matériel, logiciel et image de marque à partir d'une seule usine.

Les unités standard sont expédiées sous 15 à 20 jours ouvrables ; Les lots OEM ajoutent 7 à 10 jours pour les illustrations et les tests.

Commandes d'essai à partir de 1 unité pour de nouveaux marchés ; tarification au niveau du conteneur une fois que le modèle a fait ses preuves.

Les pièces de rechange sont expédiées par DHL/FedEx sous la garantie de 2 ans et les diagnostics à distance utilisent le même lien OCPP que celui utilisé pour votre facturation.

Emballage, chargement et paperasse qui va avec

Chaque chargeur est transporté dans un étui en contreplaqué avec des supports en mousse autour de l'écran et de la zone du lecteur de carte. Le poids de l'armoire est d'environ 300 kg ; la caisse ajoute 60 à 80 kg et un 40HQ prend 10 à 14 caisses selon la disposition.

Nous expédions FOB Ningbo ou Shanghai par défaut ; CIF, CFR et DDP peuvent être organisés. Un schéma de palette est envoyé à votre transitaire avant l'emballage.

La caisse contient la facture commerciale, la liste de colisage, le certificat d'origine, les copies CE/TUV et le guide d'intégration OCPP.

Garantie, pièces de rechange et petits caractères à lire

Deux ans sur l'unité. Notez que le terminal de paiement est également couvert – les lecteurs de cartes sont la pièce que les intégrateurs considèrent le plus souvent comme exclue.

Les pièces de rechange sont expédiées par DHL ou FedEx dans les deux jours suivant une réclamation confirmée ; L'Europe les reçoit généralement dans un délai de 3 à 5 jours ouvrables.

Les paramètres du micrologiciel et OCPP sont mis à jour à distance via la liaison réseau ; la plupart des correctifs ne nécessitent aucune visite sur site.

Mise en service vidéo pour les premières installations : câblage, mise à la terre et appairage backend vérifiés en direct avec votre technicien.

Entretien annuel : nettoyer les filtres à air deux fois par an, resserrer les bornes d'entrée CA une fois par an, garder la zone QR exempte d'autocollants.

Notes de terrain : le mal ou le bien à la machine

Faux : monter le boîtier de manière à ce que le terminal de carte soit directement exposé au soleil de l'après-midi, puis rejeter la faute sur le lecteur. À droite : placez-le sous un auvent ; l'écran et le terminal restent lisibles et frais.

Faux : partage du transformateur du site avec des machines à souder et des compresseurs. À droite : donnez au chargeur son propre disjoncteur et maintenez l'entrée à l'intérieur de 380 V CA + -15 %, ce que tolère la conception à large plage.

Faux : laisser un autocollant sur le code QR. À droite : vérifiez la zone d'analyse chaque semaine : un QR mort tue plus de sessions qu'un câble cassé.

Incorrect : débranchement de la prise réseau car une mise à jour du micrologiciel a échoué. C'est vrai : appelez-nous d'abord ; la plupart des problèmes de mise à jour sont annulés en quelques minutes via le lien OCPP.

Faux : en supposant que Plug & Charge fonctionne sur tous les véhicules électriques. À droite : il a besoin d’un véhicule compatible ISO 15118 et d’un backend activé ; La RFID et la carte restent la solution de repli universelle.

Trois acheteurs, trois marchés, de vrais retours

En mars 2025, un détaillant de carburant en Croatie a remplacé trois chargeurs utilisant uniquement des applications par des unités AF-DC-60-Y-B-O-4-H sur deux parvis d'autoroute. Les paiements par carte sont passés de zéro à 40 % des sessions en un mois, et leur comptable extrait les rapports de règlement du backend au lieu de faire correspondre les feuilles de calcul. Leur reproche : l'écran de 7 pouces capte rapidement les empreintes digitales en été.

Un groupe hôtelier de Dubaï a installé huit unités dans deux propriétés, en s'appuyant principalement sur le paiement QR. La réception a trouvé les cartes RFID utiles pour les véhicules du personnel. Le superviseur de la maintenance note que le meuble est lourd à repositionner – planifiez l'emplacement avant de couler le béton.

Une coopérative de taxis en Malaisie gère six unités dans son dépôt avec des cartes de flotte RFID. La durée moyenne d'une session est de 42 minutes sur les taxis 400 V, et le rapprochement des revenus est passé d'hebdomadaire à en temps réel. Le reproche : les conducteurs ont trouvé le bip de fin de session trop fort la nuit, que l'opérateur a baissé depuis le backend.

FAQ

Q : Ce chargeur peut-il accepter les paiements par carte dans tous les pays européens ?

R : Le cabinet accepte les terminaux de paiement standards utilisés sur les réseaux de l'UE ; le respect des règles locales (par exemple la loi allemande sur l'étalonnage) dépend du terminal et de l'acquéreur que vous associez à celui-ci. Nous vous aidons à choisir un modèle compatible.

Q : Est-ce que Plug & Charge fonctionne immédiatement ?

R : Le matériel prend en charge la norme ISO 15118, mais Plug & Charge nécessite également un certificat de contrat activé sur votre backend et un véhicule compatible. Nous testons la poignée de main sur notre chargeur de laboratoire avant expédition.

Q : Comment puis-je le connecter à ma plateforme OCPP existante ?

R : Définissez l'URL du serveur et les informations d'identification dans les paramètres de l'écran 7" ou via notre outil Web ; le chargeur prend en charge OCPP 1.6j sur Ethernet, 4G ou WiFi. La plupart des plates-formes le reconnaissent en quelques minutes.

Q : Les conducteurs peuvent-ils payer avec des applications QR locales comme STC Pay ou GCash ?

R : Oui – les paiements QR sont traités par votre passerelle de paiement ; le chargeur affiche le code QR généré par votre fournisseur. Nous configurons le point de terminaison de la passerelle avec votre équipe.

Q : Que se passe-t-il si une session échoue à l'étape de paiement ?

R : Le chargeur enregistre la tentative d'authentification et le code d'échec. La plupart des échecs sont une carte RFID expirée ou un QR mal photographié, tous deux visibles dans le journal des transactions.

Q : 60 kW sont-ils suffisants pour un emplacement très fréquenté ?

R : Pour les sites de vente au détail et d'hôtels proposant des sessions de 30 à 60 minutes, oui. Si vous prévoyez des files d'attente de pointe supérieures à 8 à 10 voitures par jour et par baie, envisagez un modèle plus puissant ou une deuxième unité.

Q : Proposez-vous ce modèle avec des couleurs ou des logos personnalisés ?

R : Oui, la marque OEM est standard : la couleur du revêtement en poudre, le logo et le nom de l'application peuvent tous être personnalisés ; le délai de livraison ajoute environ 7 à 10 jours ouvrables.

Q : Quelle est la commande minimum pour le prix d’usine ?

R : Les commandes d’essai commencent à 1 unité au prix standard ; les commandes par quantité de conteneurs (plus de 10 unités) débloquent les prix de gros. Demandez la liste de prix actuelle.
