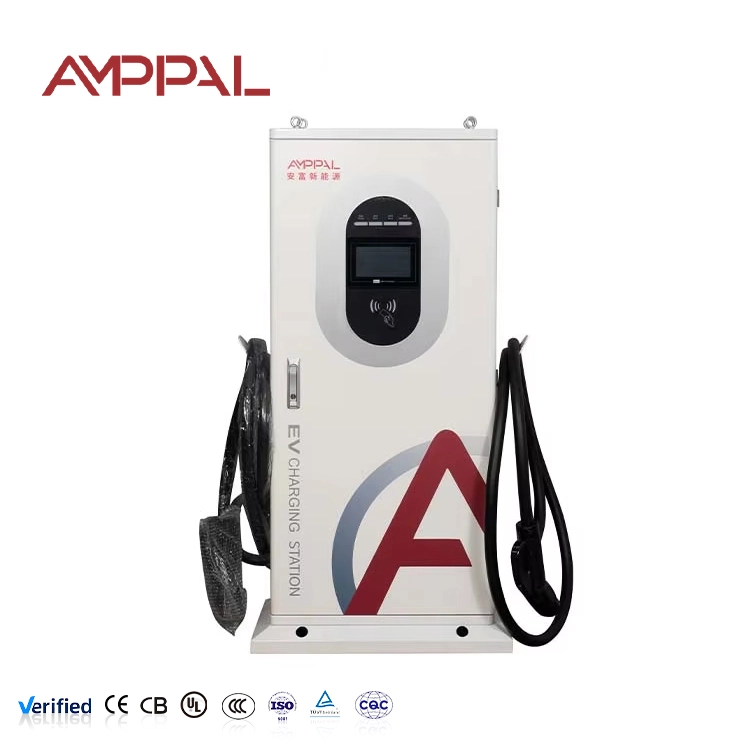

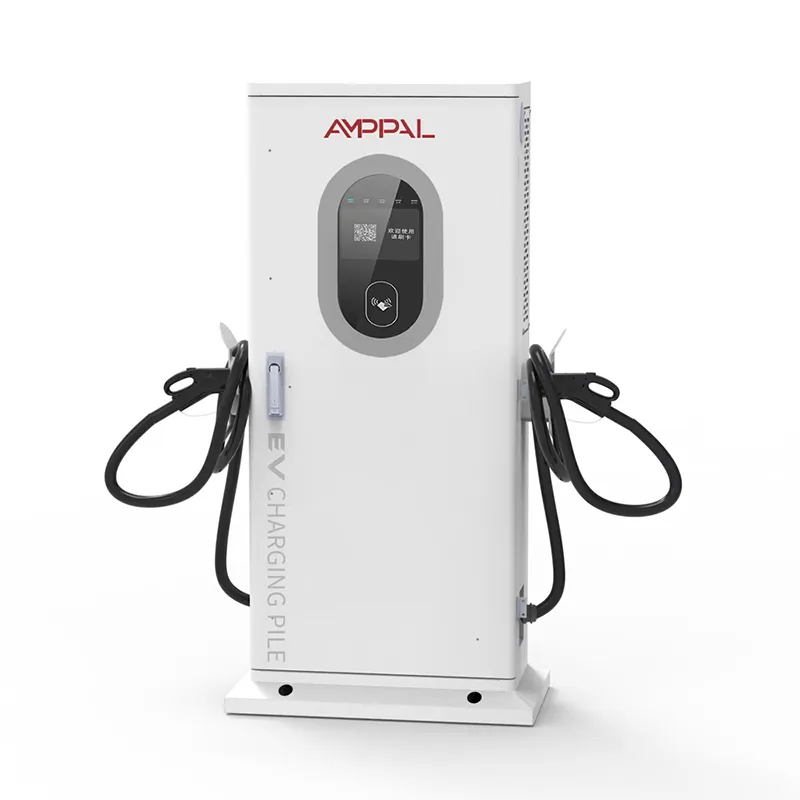

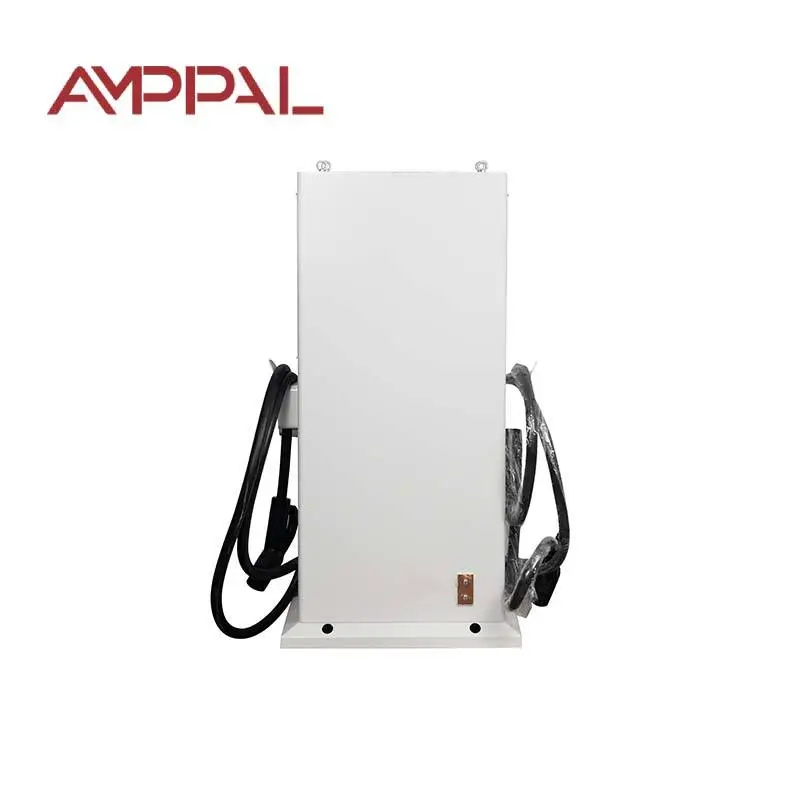

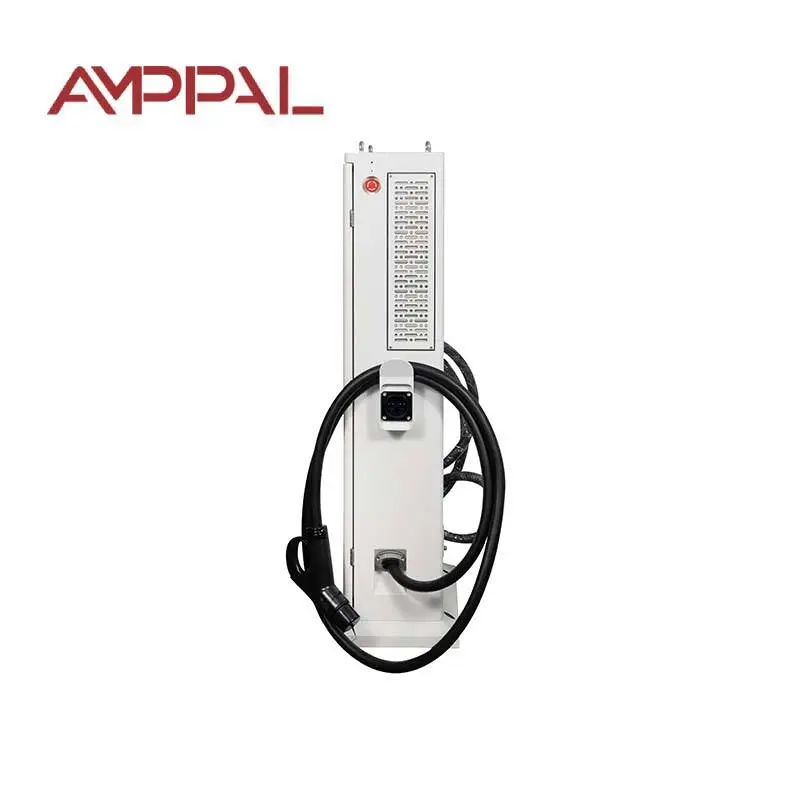

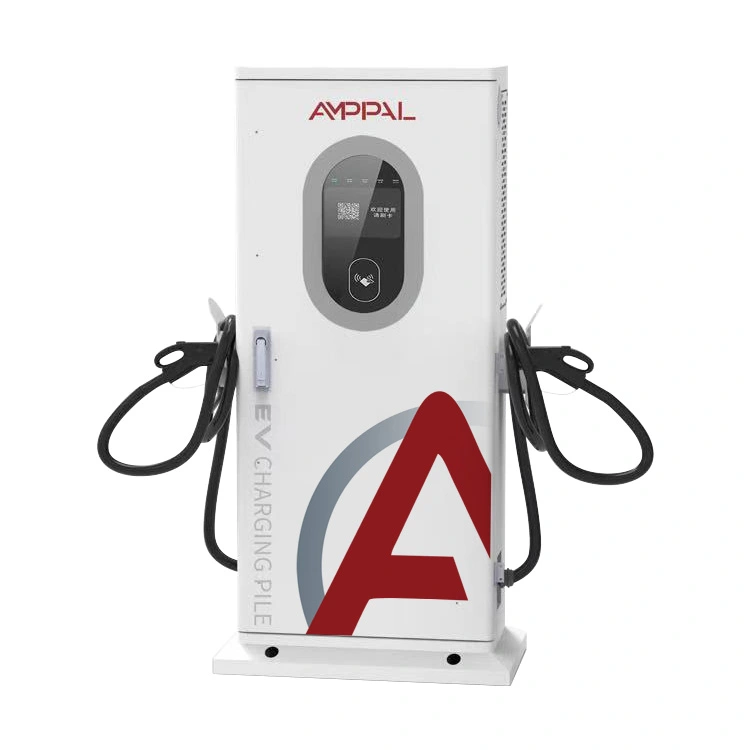

Station de recharge DC EV intégrée commerciale de 40 kW pour le stationnement public

Qu'est-ce que ce chargeur et où il est censé vivre

Air salin, chaleur du désert, nuits glaciales : les environnements qui tuent les chargeurs bon marché sont exactement ceux où l'AF-DC-040-Y-B-O-3/4/5-H a été conçu pour rester en vie. Il s'agit d'un chargeur rapide CC intégré au sol dans une armoire de 1 517 x 650 x 300 mm avec base, d'une puissance nominale de 40 kW sur 200-1 000 V CC jusqu'à 100 A sur 380 V CA +/- 15 %.

Personne n’achète une unité de 40 kW parce que c’est glamour. Il couvre une journée de travail de vrais clients - taxis, camionnettes, navetteurs - sans payer pour l'électricité qu'ils n'utilisent jamais. La question décisive n’est pas le prix de la vignette.

Pourquoi cette unité coûte moins cher sur 5 ans

Armoire en acier thermolaqué IP54 : étanche à la poussière et aux éclaboussures, de sorte que le sel côtier et la saleté de la route attaquent la peinture plutôt que l'électronique.

L'unité gère des hivers à -25 °C et des étés à +50 °C, en déclassant en douceur au lieu de mourir - la logique protège les modules.

Tests au brouillard salin de 96 heures sur un échantillon de chaque lot de production – la même norme utilisée pour les équipements de qualité marine.

Les pièces d'usure - pistolet, ventilateurs, filtre, tamis - sont des modules enfichables qu'un électricien local peut échanger sur place.

Les pièces de rechange sont stockées pendant plus de 8 ans et les pièces qui s'usent sont les moins chères, pas les plus chères.

Efficacité maximale de 95 % et logique de veille : une unité entre deux sessions consomme autant que quelques ampoules LED.

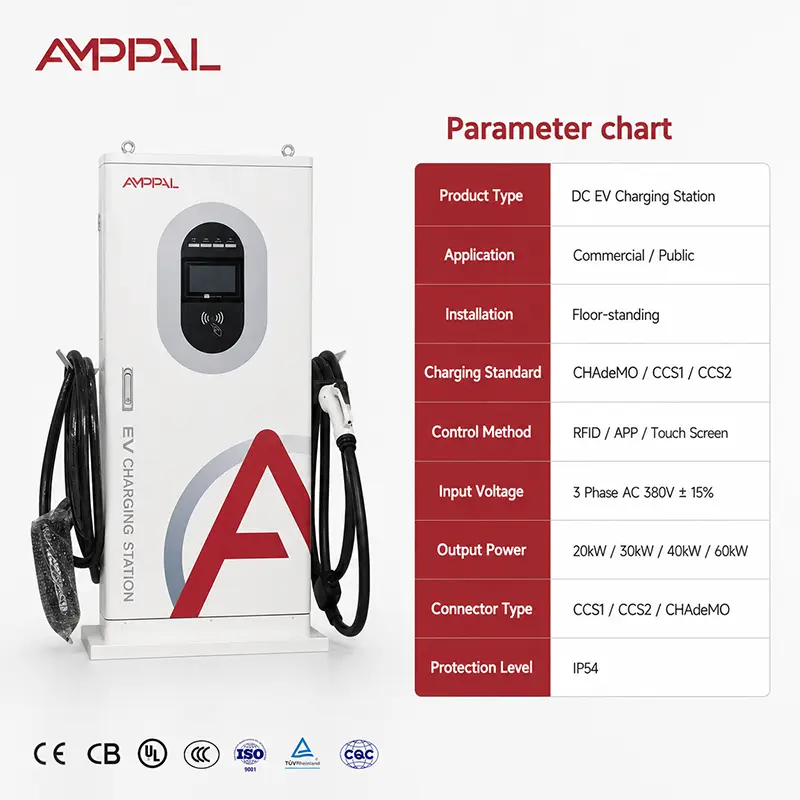

Spécifications techniques - Modèle 40 kW AF-DC-040-Y-B-O-3/4/5-H

Là où 40 kW ont du sens – Cinq sites réels

Stations-service côtières à moins de 500 m d'eau de mer : l'histoire des embruns salins est la plus importante ici, et le revêtement en poudre récupère son coût au cours de la deuxième année.

Autoroutes du désert dans le Golfe, où les températures de l'après-midi dépassent les 60 °C et où seules les unités à température élevée survivent à deux étés.

Cols de montagne et dépôts froids jusqu'à -25 °C - l'unité démarre là où les conceptions les plus fines échouent.

Des parkings avec voiturier dans les aéroports et les hôtels, où les voitures restent 2 à 6 heures et où 40 kW remplissent la plupart des batteries sans une session de charge rapide complète.

Parcs industriels avec camionnettes de livraison et voitures d'employés : une unité de 40 kW permet à une flotte modeste de continuer à fonctionner sans mise à niveau d'un transformateur.

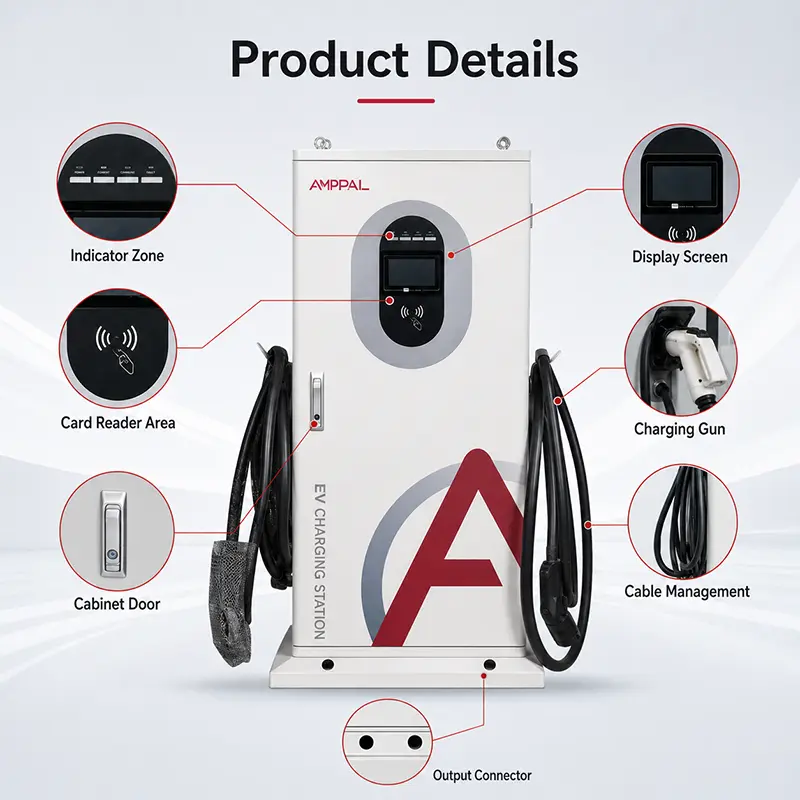

Comment le design le maintient en vie

La chaleur est le véritable ennemi. L'air entre par le bas à l'avant, traverse les modules de puissance et sort par le haut - un chemin de cheminée droit qui fonctionne même contre un mur. La carte de contrôle surveille en permanence la température du module ; si l'armoire devient chaude, le chargeur déclasse en douceur au lieu d'abandonner la session.

L'enceinte fait la seconde moitié du travail. Le revêtement en poudre est cuit et non pulvérisé humide, il résiste donc aux éclats causés par les camions et chariots de gravier. Les joints autour de la moustiquaire et de la porte sont comprimés et non collés, c'est pourquoi l'indice IP54 reste valable après des années d'ouverture.

Troisièmement, les pièces d’usure sont les pièces bon marché. Un ventilateur, un filtre ou un écran coûte une fraction du prix d'un chargeur neuf, et une petite boîte de pièces de rechange maintient deux ou trois unités en bon état - pas de déplacement dans un centre de service.

Certificats, tests et preuves par lots

Certificats que vous pouvez remettre lors d'un appel d'offres : CE, TUV, CB, plus CCC au niveau national et UL sur demande pour l'Amérique du Nord.

IP54 est vérifié par des tests de poussière et d'éclaboussures en interne, et non par une fiche technique.

Le brouillard salin agit pendant 96 heures sur chaque échantillon de lot, ce qui permet de détecter les mauvais revêtements avant qu'ils n'atteignent vos côtes.

Chaque unité effectue un démarrage à froid à -25 C et un fonctionnement à pleine charge pendant 24 heures à une température ambiante de 40 C, le journal thermique étant conservé par unité.

Le certificat d'étalonnage du compteur est livré avec l'appareil, de sorte que votre première facture de conducteur repose sur une lecture vérifiée.

De la bobine d'acier au chargeur en caisse : 8 étapes

La découpe et le pliage s'effectuent sur des lignes de poinçonnage et laser CNC partagées avec les cellules robotisées FANUC et TRUMPF.

Le revêtement en poudre est durci, puis les échantillons du même lot entrent dans la chambre à brouillard salin de 96 heures.

Les sections AC et DC sont assemblées sur des lignes distinctes, de sorte que l'outillage ne passe jamais entre les deux.

Le câblage suit un programme de couple documenté : chaque cosse est serrée à un numéro, et non au toucher.

Viennent ensuite les tests de protection : surchauffe, surtension et défaut à la terre, chacun déclenché délibérément sur le banc.

L'unité survit au démarrage à froid à -25 °C, puis à un fonctionnement à pleine charge de 24 heures à 40 °C avec enregistrements thermiques.

Les joints, joints de porte et presse-étoupes sont vérifiés ; le test de pulvérisation d'eau IP54 est effectué dans six directions.

Le certificat d'étalonnage est délivré et l'unité est mise en caisse pour l'expédition.

Guide des tailles : 40 kW est-il le bon outil pour vous ?

Choisissez 40 kW lorsque vos clients restent 30 à 90 minutes et que votre site est à l'extérieur, exposé ou les deux. C'est l'endroit idéal pour les stations de taxis, les parkings des concessionnaires, les avant-cours des hôtels et les dépôts où 30 kW semblent lents et 60 kW alimentent une énergie que personne n'utilise. Il s'adapte également à la plupart des connexions 380 V existantes, réduisant ainsi les travaux de génie civil.

Maintenant la partie honnête. Si chaque session doit se terminer en moins de 30 minutes, 40 kW n'est pas le bon outil : passez à 60 kW ou plus. Si votre site est un garage intérieur propre et sans intempéries, vous payez pour IP54 et du brouillard salin dont vous n'avez pas besoin ; une unité intérieure murale coûte moins cher. Et si vous travaillez 20 heures par jour à pleine charge, achetez le kit de pièces de rechange étendu dès le premier jour - le pistolet et les ventilateurs sont des pièces d'usure, point final.

Acheter directement auprès de l'usine Yueqing

Du paiement à l'expédition : 3 à 5 jours ouvrés pour les échantillons, 15 à 20 jours pour un conteneur plein.

L'échantillon MOQ est une unité unique ; le prix des conteneurs démarre à 10 unités et les modèles mixtes partagent le conteneur.

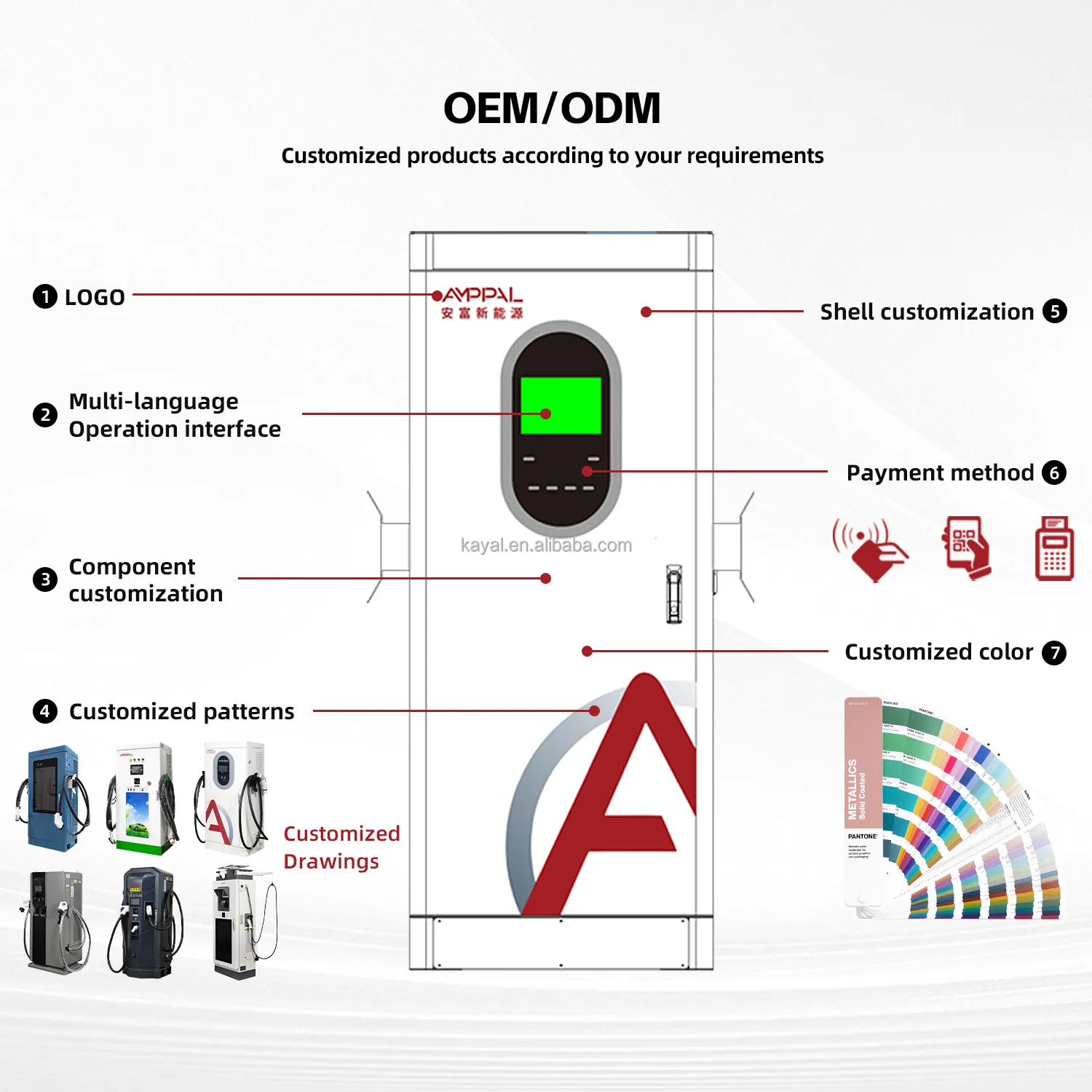

OEM et personnalisation : logo, couleur du boîtier, intégration des paiements et étiquettes d'alimentation selon vos spécifications.

Les documents comprennent la facture, la liste de colisage, le connaissement, les certificats CE/TUV et les rapports de test, ainsi que la déclaration de conformité UE pour les commandes à destination de l'Europe.

AMPPAL a livré plus d'un million d'unités depuis 2014 et exploite plus de 200 stations avec son propre équipement - nous soutenons les équipements que nous utilisons quotidiennement.

Comment les unités sont mises en caisse et expédiées

La caisse correspond à l'empreinte au sol de l'unité : un cadre en bois sur une base de palette à quatre voies avec des blocs de coin en mousse, étanche à l'humidité pour la partie océan. Le câble du pistolet est enroulé et attaché afin que le connecteur ne pende jamais sous la charge.

Une caisse par position de palette. Un conteneur de 20 pieds transporte environ 10 unités, un high-cube de 40 pieds environ 24 mélangés à des modèles muraux. Chaque conteneur est photographié avant la fermeture des portes.

Les conditions commerciales sont EXW Yueqing, FOB Ningbo ou CIF livrés à votre port. La déclaration de conformité UE est incluse pour les commandes à destination de l'Europe.

Pièces de rechange, réparations et coûts de fonctionnement

La durée de deux ans couvre les modules d'alimentation, le contrôleur, l'écran et le système de refroidissement. Budget au-delà : un ensemble de ventilateurs vers la troisième année, un assemblage d'armes vers la quatrième année sur un site très fréquenté.

Les pièces de rechange restent en stock pendant plus de 8 ans (écrans, pistolets, ventilateurs, filtres, tableaux de commande) et la plupart partent dans la semaine.

Mises à jour à distance du micrologiciel et prise en charge de la configuration OCPP 1.6/2.0, réponse dans un délai d'un jour ouvrable par e-mail ou WhatsApp.

Nos conseils d'entretien : nettoyer mensuellement le filtre d'admission en site poussiéreux ou côtier, rincer le caisson au sel près de la mer, serrer les raccords annuellement.

Demandez le devis du panier de pièces de rechange sur cinq ans : ventilateurs, filtres, un écran, un ensemble pistolet - vous budgétisez une fois, pas à chaque fois que quelque chose tombe en panne.

Erreurs de champ que nous voyons (fausses/bonnes)

Faux : sauter le piquet de terre car l'unité semble bien isolée. À droite : installez une connexion de terre PE appropriée conformément au manuel ; la protection contre les surtensions ne fonctionne que lorsque le chemin de terre est réel.

Faux : laisser le câble traîner sur l’asphalte là où passent les chariots élévateurs. À droite : utilisez le crochet pour câble ou un petit support et inspectez la veste tous les mois ; une veste coupée devient plus tard une réparation annulant la garantie.

Incorrect : laver le meuble sous pression lorsque la porte est ouverte ou les connecteurs branchés. À droite : laver l'appareil verrouillé et les couvercles fermés, puis rincer à l'eau douce sur les sites côtiers pour éliminer le film de sel.

Faux : bloquer l'échappement supérieur avec un panneau ou une étagère. À droite : gardez le dessus dégagé – le flux d’air de la cheminée constitue toute la stratégie de refroidissement.

Faux : laisser un écran fissuré en service pendant des semaines. À droite : échangez le module d’écran en 15 minutes environ ; un écran fissuré laisse pénétrer l’humidité dans la cavité HMI.

Commentaires des opérateurs sur le terrain

Un distributeur de carburant à Split, en Croatie (septembre 2025), exploite trois unités à 40 m de l'Adriatique. Son verdict : le revêtement en poudre a toujours l'air neuf après deux hivers de brouillard salin, où son ancienne marque rouillait sous le joint de porte en huit mois. Son juste reproche : le joint de porte est difficile à fermer lorsqu'il est neuf ; il se ramollit au bout de quelques semaines et nous le pré-lubrifions désormais en usine.

Un entrepreneur minier de Karaganda, au Kazakhstan (décembre 2025) charge les véhicules du site jusqu'à -22 °C. Les unités démarrent et se chargent sans préchauffage, ce qui a surpris son électricien à ce niveau de prix. Son message : l'écran tactile est lent en dessous de -15 °C, il planifie donc les séances de nuit à heure fixe et garde les séances de jour pour une utilisation manuelle.

Un propriétaire d'hôtel à Dubaï, aux Émirats arabes unis (mars 2026) compare les factures, pas les fiches techniques : une unité de 40 kW plus un écran et un pistolet de rechange lui a coûté environ 18 % de moins sur deux ans que ses deux unités précédentes moins chères, qui sont tombées en panne à cause de la chaleur et ont englouti les économies réalisées en matière de logistique de réparation. Son reproche : le filtre a besoin d'être nettoyé mensuellement dans la poussière du Golfe, il achète donc des filtres par boîtes de dix.

FAQ - Durabilité, pièces de rechange et coûts de fonctionnement

Q : Que garantit exactement IP54 dans la pratique ?

R : Intérieurs étanches à la poussière et protection contre les éclaboussures d'eau de toutes directions : pluie, jets d'arrosage, embruns marins. Ce n'est pas submersible; gardez la base exempte d’eau stagnante.

Q : Combien de temps dure le test au brouillard salin et pourquoi est-ce important ?

R : 96 heures par échantillon de chaque lot. Une heure équivaut à des semaines d'exposition côtière, permettant de détecter un revêtement faible avant son expédition.

Q : L'appareil continuera-t-il à se charger à une température ambiante de +50 C ?

R : Oui, mais la sortie peut être progressivement réduite au-dessus d'environ 45 °C pour protéger les modules : la session continue à puissance réduite plutôt que de s'arrêter.

Q : Quelles pièces s’usent réellement et combien coûtent-elles ?

R : Les ventilateurs, le filtre, l'ensemble pistolet et l'écran sont des éléments d'usure normale - modules enfichables en stock depuis plus de 8 ans. Demandez le devis du panier de pièces de rechange sur cinq ans.

Q : La garantie de 2 ans couvre-t-elle le pistolet et l'écran ?

R : Les défauts de fabrication sont couverts ; les dommages physiques dus à une mauvaise utilisation ou au vandalisme ne le sont pas. C'est pourquoi nous recommandons de conserver un pistolet et un écran de rechange sur place.

Q : À quelle fréquence le filtre doit-il être nettoyé ?

R : Tous les 1 à 3 mois normalement, mensuellement dans les endroits poussiéreux ou côtiers. Un filtre bouché augmente la température et réduit discrètement l’efficacité.

Q : Puis-je faire fonctionner cet appareil à l’intérieur ?

R : Oui, mais vous paieriez pour un durcissement extérieur dont vous n’avez pas besoin ; nos modèles d'intérieur muraux coûtent moins cher.

Q : Le résultat du brouillard salin après 96 heures est-il disponible pour mon appel d'offres ?

R : Oui : des rapports de tests par lots sont délivrés avec l'expédition et nous pouvons les fournir sur demande pour les documents d'appel d'offres.
