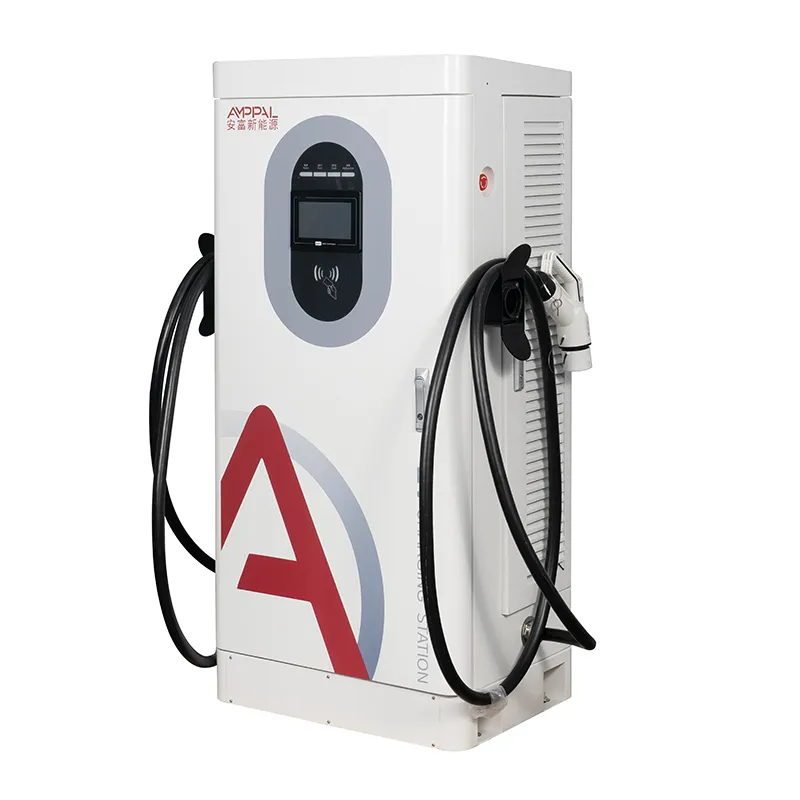

Chargeur DC EV intégré ultra-haute puissance de 200 kW pour les flottes de bus électriques

L'armoire de 200 kW qui traite les logiciels comme faisant partie du matériel

La plupart des pannes de charge ne sont pas des pannes de courant. Ce sont des pannes de plateforme – un chargeur qui ne parle pas, un tarif qui ne se met pas à jour, une transaction qui ne se réconcilie pas – et elles coûtent de l’argent sans qu’un fusible grillé soit en vue. L'AF-DC-200-Y-B-O-4-H est un chargeur rapide CC intégré de 200 kW conçu pour que la couche logicielle soit aussi utilisable que l'étage de puissance.

OCPP 1.6j est le langage que cette armoire parle avec votre backend ; Ethernet, 4G et WiFi sont les tuyaux ; RFID, APP et Plug & Charge permettent au conducteur de prouver son identité. Chaque choix correspond à un modèle opérationnel différent, et cette page les présente tous dans l'ordre dans lequel vous les rencontrerez. Nous publions également la liste des plateformes sur lesquelles nous avons validé, afin qu'un acheteur puisse vérifier la compatibilité avant de signer, et non après la livraison.

Trois façons de se connecter et quand chacune gagne

Ethernet est la valeur par défaut pour les stations permanentes : latence la plus faible, aucun problème de signal et la porteuse la plus stable pour une session OCPP complète.

La 4G convient aux sites distants et sans surveillance où le câblage est coûteux ; une carte SIM locale et des paramètres APN mettent l'appareil en ligne en quelques minutes.

Le WiFi convient aux installations temporaires ou intérieures qui partagent un réseau existant, bien que des bandes encombrées puissent entraîner des retards de rythme cardiaque.

Le basculement est automatique : l'armoire surveille le battement de cœur OCPP et, si le lien principal tombe, il passe à la sauvegarde sans étape manuelle.

Quel que soit le canal, les transactions et les valeurs des compteurs sont mises en mémoire tampon localement lors des pannes, de sorte qu'un écart de connectivité ne signifie jamais un écart dans les enregistrements de revenus.

Spécifications techniques

Déploiements là où l'intégration backend est la plus importante

Stations multimarques où une seule plateforme doit gérer les chargeurs de plusieurs fabricants sans cas particuliers.

Sites sur des tarifs horaires d'utilisation qui évoluent quotidiennement et sont poussés à distance par l'opérateur.

Réseaux d'itinérance où l'application d'accueil d'un conducteur doit autoriser un chargeur étranger.

Dépôts d'entreprise et de flotte qui ont besoin de rapports d'allocation des coûts et d'utilisation par conducteur.

Projets subventionnés ou audités où chaque kWh doit être traçable à un enregistrement de transaction.

Comment fonctionne réellement l’intégration d’OCPP 1.6j

La mise en service commence par l'identité : nous définissons le numéro de série du chargeur, la version OCPP et les informations d'identification en usine, et vous saisissez l'URL du serveur ainsi que la clé d'autorisation dans l'IHM. Lors de la première mise sous tension, l'armoire envoie BootNotification ; la plateforme répond par Accepté et un intervalle de battement de cœur, généralement 60 secondes.

Vient ensuite la configuration : les tarifs, les types de connecteurs, les paramètres de transaction hors ligne et la langue d'affichage arrivent sous forme de messages ChangeConfiguration depuis la plateforme. Nous exécutons ensuite la séquence de tests standard - StartTransaction, MeterValues, StopTransaction et une vérification DataTransfer - avec votre équipe avant la mise en ligne de l'unité.

Le même flux se répète lorsque vous changez de plate-forme ultérieurement, ce qui est courant lorsque les opérateurs consolident les backends. Rien dans l'unité de 200 kW ne vous enferme dans le cloud d'un seul fournisseur, et nos ingénieurs peuvent participer à l'appel de migration pour que le transfert dure moins d'une heure.

La sécurité fait partie de la même configuration : un cryptage TLS sur le canal OCPP, une clé d'autorisation plutôt qu'un mot de passe partagé et la possibilité de faire tourner les clés sans visite sur site. Les certificats et les clés résident dans le contrôleur et non sur le réseau public.

Plug & Charge, RFID et APP : quels changements pour le backend

La RFID est la bête de somme : une carte ou un porte-clés tape sur le lecteur, l'armoire vérifie la liste blanche avec la plateforme et la recharge commence en quelques secondes. Bon marché et familier, mais les cartes doivent être émises et remplacées en cas de perte.

Le chargement de l'APP déplace le chèque vers le téléphone : scannez le QR ou choisissez le chargeur dans l'application, autorisez et la session est liée au compte. Aucune carte à perdre, mais la connexion de données du conducteur doit être active.

Plug & Charge (ISO 15118) permet à la voiture de s'identifier via le câble à l'aide de son certificat, de sorte que le conducteur se branche et s'en va. C'est le flux le plus fluide et celui qui nécessite un système de gestion de certificats sur le backend ; nous expédions l'armoire prête à l'emploi et votre plateforme le permet. Le backend contient également les certificats contractuels qui déterminent quels véhicules sont acceptés – sans eux, la voiture revient simplement à la RFID ou à l'APP.

Certificats et tests qui les soutiennent

Les certificats CE, CB, TÜV, UL et CCC sont détenus pour ce modèle et partagés sur demande.

Les 13 fonctions de sécurité sont conformes aux normes EN IEC 61851-1:2019 et 61851-23:2014.

Chaque unité est flashée avec son firmware final en usine, de sorte que la version sur la caisse correspond au certificat.

Un rodage de 48 heures à 40 °C enregistre la sortie, l'efficacité et la stabilité du rythme cardiaque OCPP.

Un échantillon de chaque lot passe 96 heures dans la chambre à brouillard salin.

Les poignées de main réseau avec un serveur OCPP de test font partie du contrôle qualité final et ne sont pas une surprise pour le client.

Le sentier de rassemblement des huit stations

Boîtier : poinçonnage CNC, découpe laser, pliage et soudage, puis revêtement en poudre.

Lignes séparées pour l'étage d'entrée CA et les modules d'alimentation CC - ils ne partagent jamais un banc.

Inspection à réception des modules SiC, des connecteurs, des cartes RFID et du terminal de carte.

Câblage à couple contrôlé avec un contrôle qualité visuel sur chaque joint.

Flash du firmware et configuration réseau, y compris les paramètres APN et serveur.

Rodage de 48 heures à 40°C avec communications enregistrées en continu.

Test fonctionnel des 13 protections plus une session OCPP simulée.

Emballage, palettisation et reportage photo avant expédition.

Guide des tailles : 200 kW est-elle la classe de puissance dont vous avez réellement besoin ?

Si vous n'avez pas encore de plateforme et personne pour en gérer une, cette armoire n'est pas le bon premier achat ; un modèle plus simple, uniquement RFID, sera mis en ligne plus rapidement. Et si le site a besoin de sessions de 20 à 30 minutes pour des voitures 400 V, 120 kW libèrent la même file d'attente avec des investissements inférieurs.

La classe 200 kW gagne sa place lorsque les véhicules sont plus récents et plus rapides (voitures 800 V à plein débit sur la bande de puissance constante 300-1 000 V) et lorsque l'activité dépend des fonctionnalités de la plate-forme : tarifs dynamiques, itinérance, reporting de flotte.

Soyez également honnête à propos du réseau. Si le site ne dispose pas de signal Ethernet ou 4G fiable, le mode hors ligne couvre la recharge mais pas le diagnostic à distance, ce qui modifie votre plan de service.

Pourquoi les acheteurs contractent l'usine et non un revendeur

Commandes d'essai à partir de 1 unité pour de nouveaux marchés ; prix des conteneurs à partir de 10 unités.

Le stock est expédié en 15 à 20 jours ouvrables ; La marque OEM ajoute 7 à 10 jours.

Assistance à la configuration OCPP avec votre équipe plateforme lors de la mise en service.

Mises à jour du micrologiciel et notes de version directement du fabricant pour la durée de la garantie.

Copies de certificats, rapports de test et documentation en série pour les audits.

Emballage, chargement et exportation de documents

Chaque armoire est expédiée verticalement dans une caisse en contreplaqué d'environ 1 720 × 850 × 660 mm, rembourrée de coins en mousse et scellée contre l'humidité. Les anneaux de levage maintiennent l'unité à niveau lors du déplacement d'un chariot élévateur ou d'une grue.

Les plans de chargement sont calculés à partir des dimensions des caisses par commande ; quatre armoires par conteneur de 40 pieds est un plan typique, renforcées au niveau des rails d'arrimage.

La facture commerciale, la liste de colisage et les certificats accompagnent l'envoi ; les copies originales du certificat sont envoyées par courrier.

Service après-vente : opérations à distance et durée de 2 ans

Garantie standard de deux ans sur les modules, le contrôleur, l'IHM et les connecteurs, avec prise en charge du micrologiciel pendant toute la durée.

La configuration à distance et les modifications des paramètres sont effectuées avec vous lors d'une session en direct - pas de visite sur site pour les mises à jour tarifaires ou linguistiques.

Les mises à jour du micrologiciel sont diffusées sur le réseau avec un chemin de restauration si une version se comporte mal.

Nous analysons les journaux OCPP avec vous lorsqu'un problème de transaction ou de battement de cœur apparaît sur votre plateforme.

Des cartes de commande et des modules de rechange sont stockés ; un échange de module prend environ 45 minutes sur place.

Installation et configuration du réseau : mauvais ou bon

Faux : compter sur le WiFi public pour une station permanente. À droite : Ethernet ou 4G comme principal, WiFi uniquement comme sauvegarde.

Faux : sauter le test APN avant la mise en service. À droite : une vérification SIM sur le terrain avec un test de comptage de données le premier jour.

Faux : laisser les mots de passe par défaut d'usine en place. À droite : configuration des informations d’identification de l’IHM et de l’accès à distance à la première mise sous tension.

Faux : supposer que la facturation hors ligne signifie des revenus hors ligne. À droite : configuration du tarif hors ligne et vérification hebdomadaire du rapport de rapprochement.

Faux : mise à jour du firmware pendant les heures de pointe. À droite : planification des mises à jour sur une fenêtre à faible trafic avec un plan de restauration.

Faux : écrasement d'une configuration fonctionnelle lors d'une mise à jour. À droite : exporter d'abord le jeu de paramètres, afin que la restauration restaure exactement l'état précédent.

Trois rapports de terrain sur l'intégration backend

Un opérateur de flotte malaisien exploite des unités de 200 kW pour les camions de livraison électriques et nécessite des rapports par conducteur. L'intégration d'OCPP a pris un après-midi avec notre ingénieur à l'appel ; la plainte qui a fait surface plus tard était réelle : la première version du micrologiciel enregistrait les valeurs des compteurs à intervalles impairs, corrigées par une poussée du réseau en une semaine.

Un détaillant de carburant en Turquie a rejoint un agrégateur d'itinérance pour servir les conducteurs étrangers. Plug & Charge a été activé côté quai sans toucher aux armoires, et la RFID est restée active comme solution de secours pour les voitures de location sans certificat.

Un site du sud du Chili dispose d’une 4G inégale et d’aucune option Ethernet. Le mode hors ligne a permis aux sessions de fonctionner pendant une panne de deux jours et les transactions en file d'attente se sont correctement réconciliées lorsque le lien est revenu. Le seul reproche de l'opérateur : les changements de tarifs n'arrivent que lorsque la connectivité le permet, ils vérifient donc quotidiennement le tableau de bord.

FAQ : questions d'intégration et de back-end

Q : Quelles versions OCPP le coffret prend-il en charge ?

R : OCPP 1.6j est standard, la version 2.0 étant disponible sur demande pour les nouveaux projets.

Q : Puis-je le connecter à mon propre serveur au lieu d’une plateforme commerciale ?

R : Oui, n’importe quel serveur OCPP 1.6j fonctionne ; nous fournissons les étapes de configuration.

Q : Qu'arrive-t-il aux transactions si le réseau tombe en panne ?

R : Les sessions se poursuivent localement, les transactions sont stockées et elles se réconcilient avec la plateforme lorsque le lien revient ; la file d'attente en attente reste visible dans l'IHM jusque-là.

Q : Comment Plug & Charge est-il activé ?

R : L'armoire est expédiée prête ; votre plateforme émet et gère les certificats ISO 15118.

Q : Ai-je besoin d’une nouvelle carte SIM pour chaque chargeur ?

R : Une carte SIM de données par armoire est typique, bien qu'un APN partagé fonctionne également avec les paramètres appropriés.

Q : Comment fonctionnent les mises à jour du micrologiciel ?

R : Ils sont transmis sur le réseau, avec un chemin de restauration et des notes de version de l'usine.

Q : Mon chargeur n'apparaît pas sur la plateforme – par où commencer ?

R : Vérifiez le journal des battements de cœur, l'URL du serveur et la clé d'autorisation ; ce trio résout la plupart des cas.

Q : L'unité de 200 kW peut-elle fonctionner avec d'autres réseaux ?

R : Oui, via les accords d'itinérance de votre plateforme ; l'armoire n'a besoin d'aucun matériel supplémentaire au-delà de sa connexion OCPP standard.
