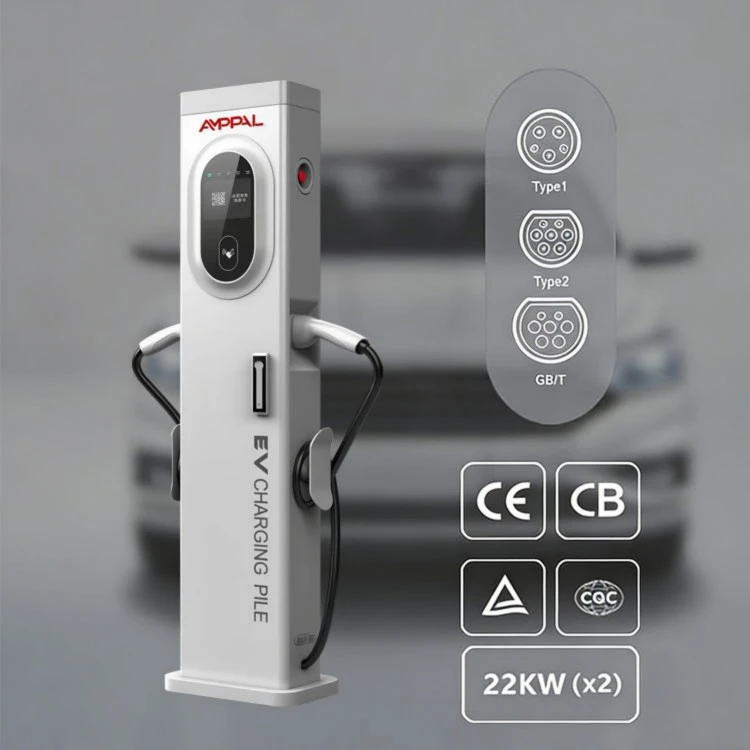

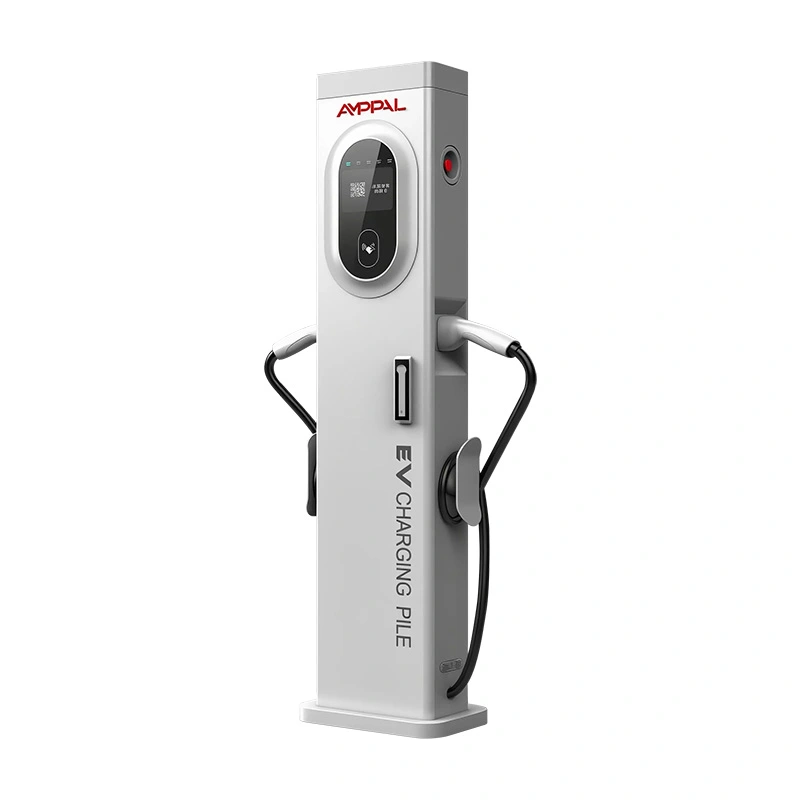

Chargeur AC EV à tour mince de 22 kW pour les propriétés résidentielles et commerciales

Pourquoi un protocole ouvert compte plus que le nombre de kW

Demandez à un opérateur qui a passé trois ans sur un système de recharge fermé, et la douleur commence le jour de la migration. Le matériel fonctionnait ; le logiciel a refusé de partir. Open OCPP 1.6J existe pour empêcher exactement cette conversation.

Le chargeur AC EV à tour mince AMPPAL 22 kW pour les propriétés résidentielles et commerciales (AF-AC-022-Y-A-0-4-JA-P) fournit 22 kW via deux pistolets de type 2 (16 A + 16 A) à partir d'une colonne de 300 x 150 x 1 400 mm avec un écran tactile de 5 pouces. Son véritable différenciateur réside dans le micrologiciel : chaque transaction, session et événement d'état parle de la norme OCPP 1.6J.

Cela signifie que la tour n'est pas mariée à notre cloud, à notre application ou au portail d'un revendeur. Vous le dirigez vers la plateforme que vous choisissez aujourd’hui, et à nouveau dans trois ans lorsqu’une meilleure apparaîtra.

Les systèmes fermés semblent simples au début : l’application est soignée, la configuration est un code QR. La facture arrive plus tard, en frais de sortie, en matériel racheté ou en données stockées sur un serveur que vous ne contrôlez pas.

Six raisons d'insister sur l'OCPP 1.6J

Pas de dépendance vis-à-vis d'un fournisseur : si la plateforme augmente les frais ou se déconnecte, le matériel reste le vôtre et continue.

Prêt pour le roaming : les agrégateurs et les réseaux partenaires acceptent le même protocole que celui utilisé par votre back-office.

Le contrôle tarifaire reste avec vous : vous fixez les prix par connecteur via la plateforme, et non via une application liée à l'usine.

Opérations à distance : démarrage/arrêt, réservations et mises à jour du micrologiciel utilisent le même canal OCPP que les données de comptage.

Enregistrements vérifiables : chaque kWh et chaque identifiant de transaction sont enregistrés dans un format standard que les comptables et les régulateurs peuvent lire.

Pérennité : lorsque la recharge solaire ou intelligente arrivera plus tard, la plupart des systèmes de gestion de l'énergie basés sur OCPP peuvent lire les données en direct de cette tour.

Appel d'offres ouvert : si votre entreprise doit relancer un appel d'offres pour le service de recharge, un réseau à protocole ouvert est plus facile à transmettre, à évaluer et à auditer.

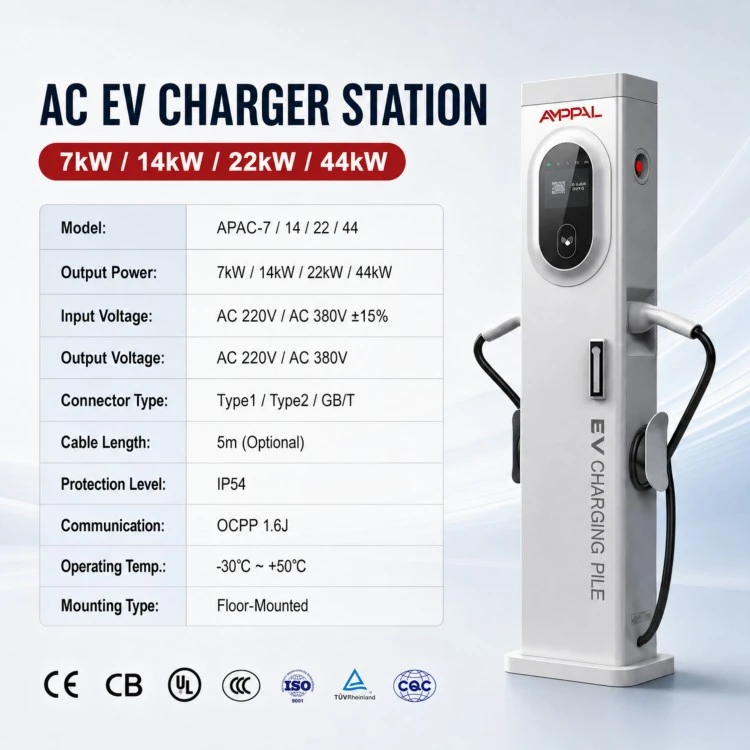

Spécifications techniques

Scénarios où la liberté de la plateforme est payante

Les CPO qui font appel à leur back-office tous les deux ou trois ans et ont besoin de chargeurs qui survivent à l'échange.

Des flottes qui se connectent au serveur OCPP existant de la société mère au lieu d'exécuter un deuxième système.

Les hôtels et les centres commerciaux qui souhaitent se déplacer avec plusieurs applications ne sont pas liés à l'application d'un seul opérateur.

Des promoteurs immobiliers qui installent maintenant et vendent les droits de recharge plus tard ; l'acheteur hérite du matériel ouvert.

Appels d’offres gouvernementaux de tarification publique qui exigent des normes ouvertes dans les spécifications.

Les opérateurs testent un nouvel agrégateur sur dix tours avant d'engager l'ensemble du réseau.

Comment la station communique avec n'importe quelle plateforme

La tour maintient deux canaux de conversation ouverts : Ethernet comme lien principal, ainsi que la 4G et le WiFi comme liaisons de secours. Il se connecte à votre serveur, donc aucune redirection de port ou adresse IP publique statique n'est nécessaire de votre côté.

Lorsqu'une voiture se branche, la station envoie une BootNotification, puis le statut et la transaction sont mis à jour au fur et à mesure de l'exécution de la session. OCPP 1.6J gère proprement la gestion des points de recharge et la gestion des transactions pour la recharge CA.

La migration est un changement de configuration, pas un changement matériel : ouvrez le menu de la station, saisissez l'URL et les identifiants du nouveau serveur, redémarrez. Nos ingénieurs peuvent accompagner votre informaticien dans le processus de commutation en moins d'une heure, généralement à distance.

Bon à savoir : la tour conserve son journal de comptage et de session local quel que soit le serveur avec lequel elle communique. Même si une plateforme disparaît du jour au lendemain, vous disposez toujours de l’historique de charge stocké sur l’appareil pour l’exportation.

Certifications qui soutiennent la revendication du protocole

CE selon les directives Basse Tension et EMC, revérifié sur chaque lot de production.

La conformité OCPP 1.6J est testée sur un serveur de référence dans notre laboratoire avant que les unités ne quittent la ligne.

Tests diélectriques 100 % Hi-Pot et contrôles de continuité de terre sur la station finale.

Cyclage thermique CEI 60068 de -30°C à +70°C et brouillard salin de 96 heures sur les unités échantillonnées.

Rodage à pleine charge pendant 48 heures pendant que la liaison de communication est surveillée pour déceler les pertes et le comportement de reconnexion.

Composants conformes RoHS/REACH sous un système qualité ISO 9001:2015 ; l'usine détient également les certificats CCC, TÜV, UL et CB sur d'autres gammes de produits.

À l’intérieur de la salle d’assemblage : huit étapes de production

Découpe laser CNC de la coque de la colonne, tolérance de 0,1 mm.

Pliage à la presse plieuse et soudure continue du corps de la tour de 1400 mm.

Soudage robot FANUC des supports de plaque de base et de presse-étoupe.

Nettoyage et finition de la surface en trois étapes avant assemblage.

Assemblage sur rail DIN : contacteurs, RCD et module de mesure, serrés selon les spécifications.

Baie électronique : écran tactile, carte de communication et carte d'alimentation installées.

Le flashage du micrologiciel et la conformité OCPP sont exécutés sur notre serveur de test ; le journal de test est stocké par numéro de série.

Hi-pot, contrôle qualité visuel et emballage ; les commandes standard sont expédiées sous 15 à 20 jours ouvrables.

Choisir une station prête pour le quai : trois vérifications

Cochez-en une : votre plateforme actuelle compte-t-elle réellement pour vous ? Si vous gérez un seul site avec une application propriétaire qui vous satisfait, un chargeur fermé est moins cher et la liberté de cette tour est de l'argent que vous n'utiliserez pas.

Vérifiez deux : quelle version de protocole votre back-office parle-t-il ? Cette station utilise l'OCPP 1,6J, qui couvre l'écrasante majorité des besoins de recharge CA ; si votre feuille de route nécessite des fonctionnalités OCPP 2.0 telles que la norme ISO 15118 plug-and-charge, informez-nous avant de commander afin que nous puissions vous conseiller sur le bon modèle.

Troisième vérification : qui détient la relation d'itinérance ? Si un agrégateur achemine vos sessions, demandez-lui d'abord les détails de son serveur OCPP ; la plupart acceptent les points de terminaison 1,6 J et la tour peut rejoindre leur réseau en une journée.

Encore une remarque honnête : le protocole ouvert vous protège du verrouillage, pas d'un mauvais câblage. La tour de 22 kW a toujours besoin d'une alimentation triphasée 380 V CA appropriée, d'un disjoncteur correctement dimensionné et d'une installation mise à la terre ; aucun firmware ne peut réparer un neutre lâche.

Pourquoi les opérateurs achètent la tour AMPPAL pour les réseaux ouverts

Honnêteté du protocole : la conformité OCPP 1.6J est vérifiée par lot dans notre laboratoire et nous partagerons le journal de test.

Marge matérielle : deux prises 16A sur une alimentation 380VAC, écran 5 pouces, IP54, plage de fonctionnement de -20°C à +50°C.

Conditions : MOQ 1 unité sur les modèles standard, délai de livraison de 15 à 20 jours ouvrables, garantie de 2 ans.

Portée mondiale : exportations vers plus de 40 pays, documentation CE incluse, pièces de rechange via DHL/FedEx.

Profondeur OEM/ODM : nous avons construit des lignes AC et DC pour des marques du Moyen-Orient, de l'Europe et de l'Asie du Sud-Est depuis 2014.

Emballage, chargement et exportation de documents

Commandez un conteneur et vous obtenez à chaque fois le même emballage honnête : une tour par carton à 5 épaisseurs, des blocs d'angle en mousse, un kit d'ancrage et des presse-étoupes à l'intérieur, environ 45 kg bruts par boîte.

Quatre cartons par palette avec protections de bord et film rétractable ; un conteneur de 40 pieds transporte environ 60 tours palettisées ou jusqu'à 80 chargées au sol, de sorte que le fret par unité reste prévisible pour votre devis.

Nous citons FOB Ningbo ou Shanghai (EXW disponible) et remettons la facture commerciale, la liste de colisage, le connaissement, le certificat d'origine et la déclaration de conformité CE avec chaque expédition.

Les conteneurs mixtes sont les bienvenus : les tours partagent l'espace avec nos unités de climatisation murales.

Prise en charge construite autour de la migration de la plate-forme

Garantie 2 ans sur les défauts de fabrication, à compter de la date d'expédition.

Réponse technique 24 heures sur 24 ; nos ingénieurs ont participé aux appels de migration de plateforme pour des clients dans quatre fuseaux horaires.

Pièces de rechange via DHL/FedEx dans les 2 jours ouvrables pour les articles courants.

RMA avec photo et série : nous confirmons le remplacement ou la réparation avant de retourner quoi que ce soit.

Pack de documentation gratuit : guide de connexion OCPP, exemple de configuration de serveur et point de terminaison de test pour votre équipe informatique.

Les notes de version du micrologiciel répertorient les messages OCPP modifiés, afin que votre équipe de plateforme puisse les tester avant le déploiement.

Migration et fonctionnement : mauvais ou bon

Erreur : modification de l'URL du serveur pendant qu'une session est en cours d'exécution. À droite : migrez lorsque le connecteur est inactif et redémarrez la tour après le basculement.

Faux : supposer que le WiFi seul suffit pour un réseau public. À droite : câblez la liaison principale avec Ethernet et conservez la 4G comme solution de secours.

Faux : laisser les informations d'identification par défaut dans le menu de la station. À droite : définissez un mot de passe fort dès le premier jour ; la connexion OCPP est aussi sûre que les informations d'identification de l'appareil.

Faux : tester une plate-forme et supposer que les autres se comportent de la même manière. À droite : effectuez un essai de 24 heures sur le nouveau serveur avec une tour avant de changer de flotte.

Faux : ignorer la synchronisation de l'horloge. À droite : gardez NTP activé, car les journaux de transactions avec des horodatages faussés provoquent des litiges de facturation ultérieurement.

Faux : traiter les mises à jour du micrologiciel comme facultatives. À droite : planifiez des mises à jour sur les connecteurs inactifs, car les correctifs ciblent souvent exactement le rapport des opérateurs sur le terrain dans les cas extrêmes.

Les opérateurs dans leurs propres mots

Un opérateur de borne de recharge en Croatie a déplacé 30 tours d'une plate-forme à une autre en un seul week-end. Leur responsable technique a déclaré que le changement était un changement d'URL par unité, et que le seul retard était leur propre DNS. Ils testent désormais un nouvel agrégateur sur cinq tours avant tout renouvellement de contrat.

Une entreprise de logistique malaisienne a relié les tours au serveur OCPP existant du groupe au lieu de gérer un deuxième back-office. Plainte de leur responsable informatique : l'écran de 5 pouces n'affiche que l'anglais, les conducteurs ont donc parfois besoin de l'application mobile pour obtenir des instructions en malais.

Un opérateur turc, faisant partie d'un partenariat que nous fournissons depuis 2022, utilise les tours pour la recharge en bordure de rue à Istanbul. Le repli 4G les a sauvés deux fois lors de coupures locales de fibre ; les sessions continuaient à être facturées correctement car la station mettait les enregistrements en file d'attente et les téléchargeait lorsque le lien revenait.

Ce qui se répète dans ces rapports : personne ne prévoit un changement de protocole, et les tours qui y survivent tranquillement sont celles que personne n’a eu à toucher.

Questions posées par les opérateurs sur la liberté de la plateforme

Q : La tour fonctionne-t-elle avec n'importe quelle plate-forme OCPP 1.6J ?

R : Toute plate-forme implémentant le profil de charge AC 1,6J ; nous gardons une courte liste de serveurs testés et ajoutons le vôtre sur demande.

Q : Puis-je exécuter deux tours sur une seule connexion serveur ?

R : Oui, chaque tour s'enregistre comme sa propre borne de recharge avec sa propre identité.

Q : Que se passe-t-il si la plateforme se déconnecte à mi-charge ?

R : La session continue et l'enregistrement est mis en file d'attente localement, puis téléchargé lorsque le lien revient.

Q : La tour de 22 kW est-elle toujours une colonne mince de 150 mm ?

R : Oui, le même corps de 300 x 150 x 1 400 mm que nos tours de 14 kW et 44 kW.

Q : Facturez-vous les mises à jour du micrologiciel ?

R : Non, le micrologiciel est gratuit pendant la période de garantie et livré via le canal OCPP ou sous forme de fichier local.

Q : Puis-je marquer la tour sous mon propre nom ?

R : Oui, le logo, l'écran de démarrage et l'emballage sont personnalisés dans le cadre d'un accord OEM.

Q : À quelle vitesse une voiture charge-t-elle sur cette tour ?

R : Chaque prise fournit jusqu'à 16 A par phase, soit environ 11 kW sur 380 V triphasé ; la plaque signalétique de 22 kW correspond au total de deux pistolets.

Q : Quelles pièces de rechange dois-je stocker ?

R : Un écran tactile, une carte de communication et un ensemble de presse-étoupes couvrent la plupart des réparations sur le terrain ; nous suggérons un kit pour 20 tours.
