Chargeur EV AC à tour mince de 44 kW à double port pour les parkings commerciaux

La question des 44 kW est une question de panel

La plupart des chargeurs CA à double pistolet échouent sur le papier avant de tomber en panne sur le terrain. La panne ne vient pas du chargeur ; c'est la première question de l'électricien : que doit donner le panneau ?

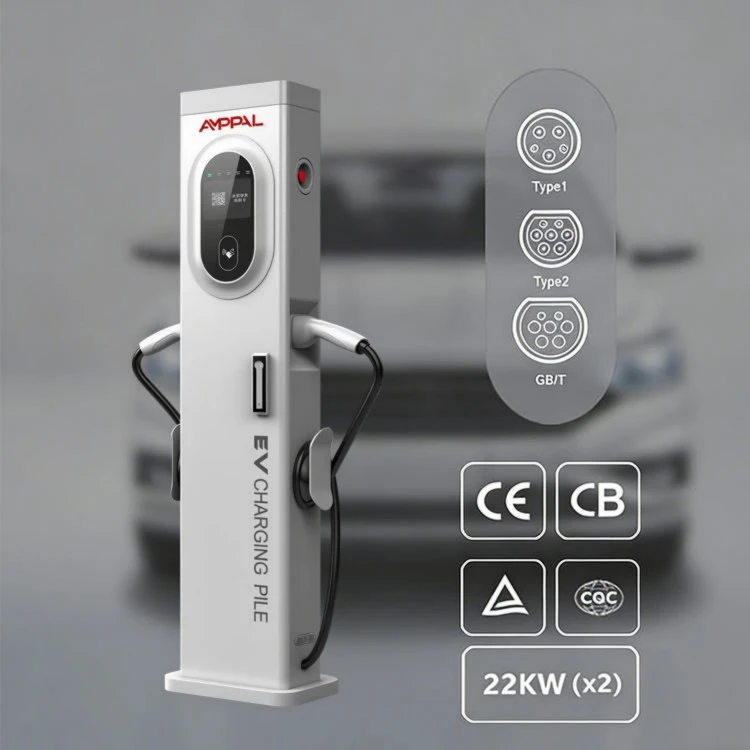

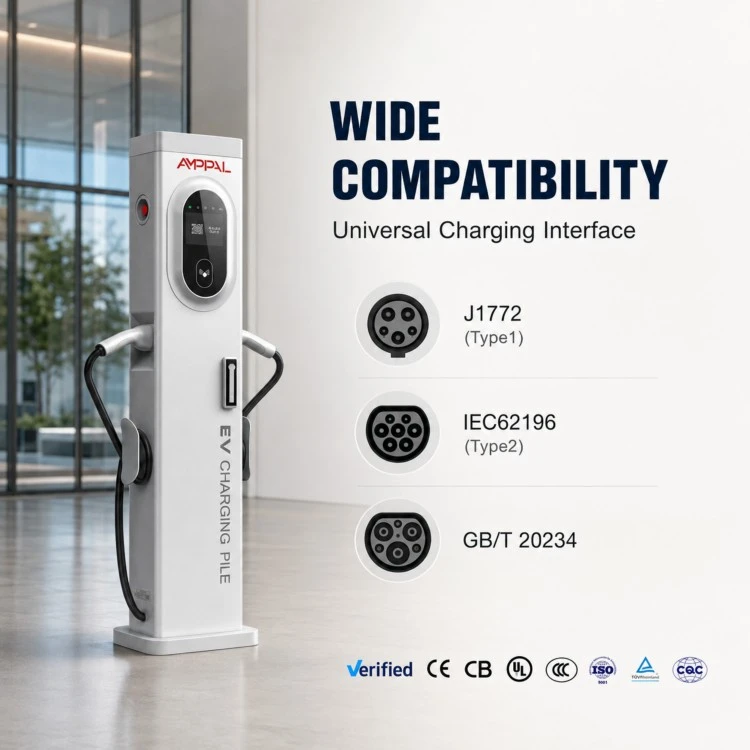

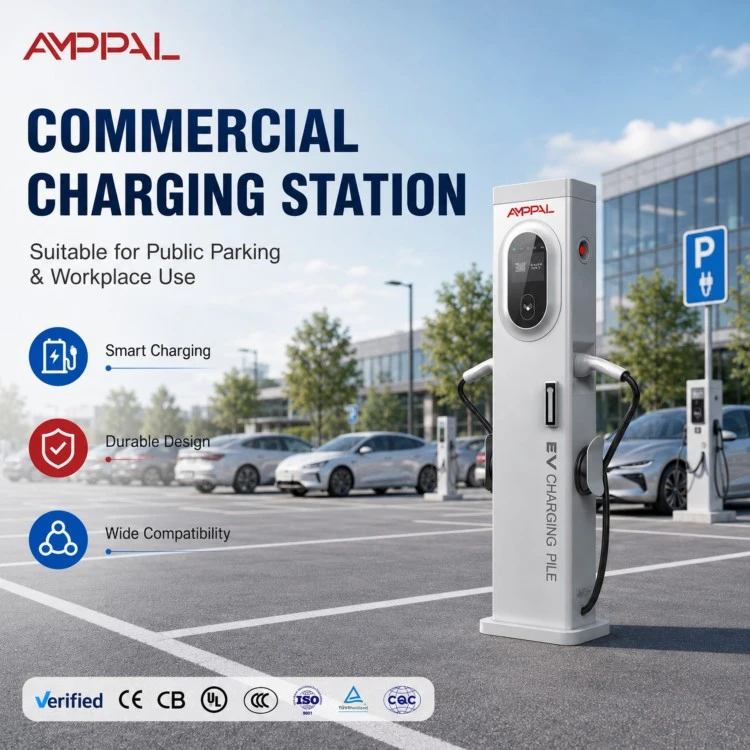

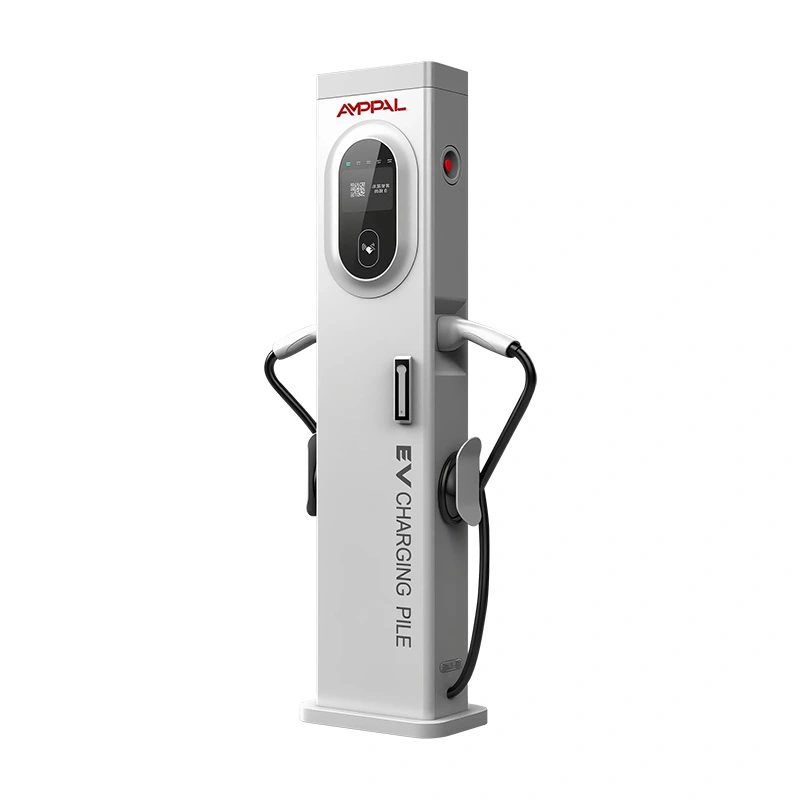

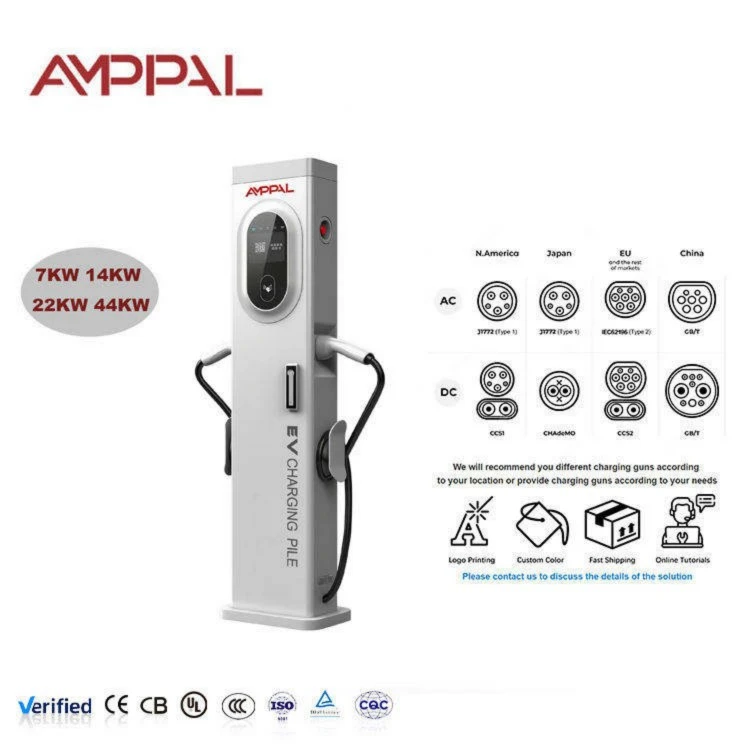

L'AMPPAL 44kW SlimTower (AF-AC-044-Y-A-0-4-JA-P) transporte deux pistolets de type 2 à 32A+32A sur une alimentation triphasée de 380VAC, à partir d'une colonne de 300 x 150 x 1400 mm avec un écran tactile de 5 pouces. Chaque prise peut consommer environ 21 kW ; la paire s'approche ensemble de la plaque signalétique de 44 kW.

Cette page est écrite pour la personne qui signe les dessins électriques. Si tel est votre cas, lisez les calculs du chargeur ci-dessous avant de tomber amoureux de la fiche technique.

La bonne nouvelle est que les calculs sont simples et publics : des volts, des ampères et une racine carrée. La mauvaise nouvelle est que personne ne le fait le jour où les chargeurs arrivent. Faites-le maintenant, sur papier, avant que le conteneur ne soit réservé.

Ce que la pleine charge 32A+32A signifie pour votre site

Deux voitures, toutes deux à 32A par phase : votre départ doit véhiculer environ 64A par phase au même moment, sinon le disjoncteur en amont se déclenche au pire moment possible.

Planifiez le transformateur : chaque tour ajoute jusqu'à 44 kW de charge connectée ; dix tours signifient 440 kW avant de compter l’éclairage et le CVC.

La taille des câbles commence à 16 mm2 de cuivre par phase pour une courte distance et augmente avec la distance ; 25 mm2 ou 35 mm2 sont courants pour les courses au-delà de 50 mètres.

Service de disjoncteur : un disjoncteur triphasé de 80 A, ou deux unités de 40 A avec une par pistolet, donne à la paire une marge sans déclenchement intempestif.

L'équilibre des phases est un avantage secondaire : une charge triphasée de 32 A+32 A est plus respectueuse du réseau que trois chargeurs monophasés de 7 kW empilés sur une seule phase.

Si le site ne peut pas alimenter à pleine charge, la gestion de charge OCPP 1,6J peut plafonner la tour avec un budget inférieur tout en conservant la marge pour plus tard.

Le chauffage fait partie du budget : 44 kW fonctionnant pendant des heures réchauffent la salle des panneaux, prévoyez donc une ventilation avant le premier été.

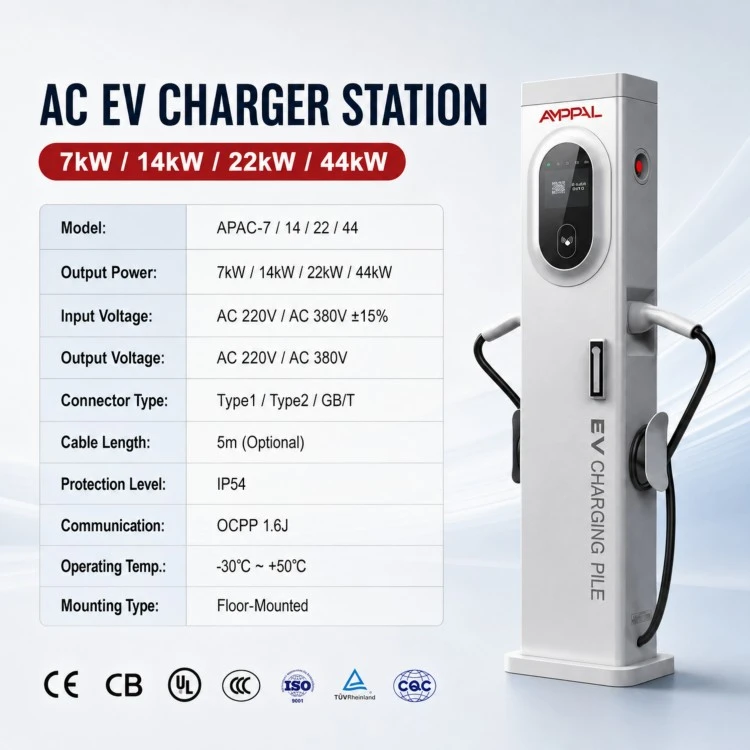

Spécifications techniques

Cas d'utilisation qui justifient une capacité de 44 kW

Cours de dépôt où les fourgons stationnent pendant une à trois heures entre les quarts de travail ; 44 kW par baie transforment les temps d'arrêt en plage utilisable.

Les stations de taxis et les centres de covoiturage où les chauffeurs tournent rapidement et où le temps de séjour est inférieur à deux heures.

Parkings routiers desservant les camionnettes de livraison et les véhicules utilitaires légers jusqu'à 3,5 tonnes.

Quais d'entrepôt où une rangée de tours partage une salle de transformateurs.

Des flottes de location de véhicules électriques qui doivent faire circuler les voitures entre les locations sans attendre la nuit.

Blocs résidentiels avec service triphasé où 44 kW est la puissance CA la plus élevée autorisée par le distributeur sur le départ.

Les parkings des aéroports et des gares où la cohue matinale des hybrides rechargeables nécessite des recharges rapides avant le départ.

Lecture du flux d'énergie : du panneau à la prise

L'énergie quitte le tableau de distribution sur une alimentation triphasée et entre dans la tour par le presse-étoupe de base. À l'intérieur, la station mesure chaque pistolet indépendamment, de sorte que la plaque signalétique de 44 kW ne représente pas une prise géante mais deux circuits de 32 A partageant un seul boîtier.

Lorsqu’une seule voiture se branche, elle peut utiliser la totalité des 32 A de son propre pistolet. Lorsque la deuxième voiture arrive, les deux tirent jusqu'à 32A ; la tour maintient les deux sessions séparées pour la facturation, et OCPP 1.6J rapporte l'énergie de chaque connecteur séparément.

Le comptage par prise est important pour la facturation partagée : le locataire A paie pour le pistolet 1, le locataire B pour le pistolet 2, et le serveur ne mélange jamais les deux totaux de kWh.

Un piège mérite d’être nommé : le déclassement. Si l'alimentation est faible, le disjoncteur se déclenche au lieu que la tour ralentisse. Le plafond du micrologiciel est l'alternative contrôlée, alors décidez du budget avant le câblage, et non après le premier voyage.

Dossiers de qualité auxquels un ingénieur des installations peut faire confiance

La conformité est assurée aux directives Basse Tension et CEM, et le fichier est revérifié à chaque changement d'étage de puissance.

Chaque station est testée et mise à la terre avant de quitter la ligne : à 32 A par canon, il n'y a aucune marge pour un chemin de terre douteux.

Fonctionnement thermique à pleine charge : la tour de 44 kW est testée en combustion pendant 48 heures en continu au courant indiqué sur la plaque signalétique, les températures de l'armoire étant enregistrées.

Les colonnes échantillonnées exécutent des cycles thermiques CEI 60068 entre -30°C et +70°C, plus 96 heures de brouillard salin sur la finition.

Joints de jeux de barres et de connecteurs testés en couple ; les terminaisons desserrées sont la cause classique des pannes thermiques dans les équipements CA à courant élevé.

L'approvisionnement en composants suit RoHS et REACH dans un système ISO 9001:2015 ; Les portées CCC, TÜV, UL et CB existent au niveau de l'usine.

La séquence d'assemblage des huit stations

Coque découpée au laser, tolérance 0,1 mm, sur ligne CNC.

Pliage à la presse plieuse et soudure continue du corps de la tour.

Soudage robot FANUC de la plaque de base et des supports de presse-étoupe.

Nettoyage et finition des surfaces en trois étapes.

Section courant fort : jeux de barres, contacteurs et appareillage de coupure 32A montés et serrés.

Comptage et électronique : compteurs kWh par prise, carte de communication et écran tactile de 5 pouces.

La charge du micrologiciel et la conformité OCPP sont exécutées sur le serveur de test.

Tests de charge échantillonnés, hi-pot, passage visuel, puis emballage. La production dure 15 à 20 jours ouvrables.

Guide des tailles : quand 44 kW convient (et quand ce n'est pas le cas)

Achetez la tour de 44 kW lorsque le transformateur et le panneau disposent déjà d'une hauteur libre suffisante, ou lorsque vous concevez le système électrique à partir de zéro et que vous pouvez le dimensionner correctement. La capacité supplémentaire par rapport au modèle 14 kW n’est réelle que si l’alimentation peut la fournir.

Ignorez-le si votre site est alimenté en monophasé de 32 A ; vous feriez fonctionner la tour à une fraction de sa puissance nominale, en payant pour une capacité que vous ne pouvez pas utiliser. Évitez-le également lorsque les voitures stationnent la nuit pendant plus de huit heures ; Un courant alternatif de 7 à 11 kW coûte moins cher et ménage la durée de vie de la batterie. Et si vous disposez d'un parc de stationnement régulier avec des horaires stricts, confirmez d'abord la capacité de connexion autorisée par le distributeur ; certaines régions plafonnent la recharge CA par site.

Si le panel est restreint mais que la demande est réelle, la réponse honnête est la gestion de la charge : laissez OCPP coiffer les tours maintenant et augmenter le plafond à mesure que le site se développe. Ce plan fonctionne avec cette tour car le firmware accepte une limite de courant à distance.

AMPPAL contre ses rivaux économiques à double pistolet

Capacité réelle 32A+32A : certaines tours économiques annoncent 44 kW mais sont livrées avec des contacteurs 16A ; nous imprimons la cote par arme sur la plaque signalétique.

Comptage indépendant par prise pour une facturation fractionnée, pas un seul compteur additionné.

OCPP 1,6J sur Ethernet, 4G et WiFi, de sorte que la tour rejoint les systèmes de gestion de charge et d'itinérance.

Preuves de test : fonctionnement thermique à pleine charge, journaux de couple et résultats de brouillard salin disponibles par lot.

Conditions commerciales : MOQ 1 unité, délai de livraison de 15 à 20 jours ouvrables, garantie de 2 ans, pièces de rechange DHL/FedEx.

Options OEM pour le logo, l'écran et le marquage des câbles ; exporte vers plus de 40 pays depuis 2014.

Détails de logistique et d'emballage

Chaque tour est livrée entièrement assemblée dans un carton d'exportation à 5 épaisseurs d'environ 350 x 220 x 1 460 mm avec des blocs d'angle en mousse, un kit d'ancrage et des presse-étoupes à l'intérieur ; le poids brut est d'environ 45 kg.

Quatre cartons sont placés sur une palette avec des protections de bord et du film rétractable ; un conteneur de 40 pieds peut contenir environ 60 tours palettisées, ou jusqu'à 80 chargées au sol, et le réemballage LCL est organisé sur demande.

Le prix est normalement FOB Ningbo ou Shanghai, avec EXW sur demande. Chaque envoi est accompagné d'une facture, d'une liste de colisage, d'un connaissement, d'un certificat d'origine et d'une déclaration de conformité CE. Les expéditions groupées vers le Moyen-Orient et la CEI sont organisées chaque semaine, ce qui raccourcit le transit pour les petites commandes.

Un service qui commence par le panneau

Garantie de 2 ans à compter de la date d'expédition, couvrant les défauts de fabrication, y compris la section à courant élevé.

Réponse technique 24 heures sur 24 ; nos ingénieurs participent régulièrement aux appels de mise en service pour examiner la configuration du panneau avec votre électricien.

Pièces de rechange via DHL/FedEx ; les contacteurs, compteurs et écrans tactiles partent sous 2 jours ouvrés.

RMA par photos et numéro de série : le remplacement ou la réparation est confirmé avant tout retour.

Pack d'assistance gratuit : feuille de calcul du départ, valeurs de couple et liste de contrôle de mise en service.

Avertissements de câblage et de fonctionnement

Faux : en supposant qu'un disjoncteur 32A couvre les deux pistolets. À droite : dimensionnez l’alimentation pour 64 A par phase au total, ou protégez chaque pistolet séparément.

Faux : réutiliser un câble fin provenant d'une ancienne installation. À droite : 16 mm2 minimum par phase, augmenté pour les longues distances ; vérifier la chute de tension à pleine charge.

Faux : laisser la tour rester éternellement au plafond du micrologiciel, car le panneau n'a jamais été mis à niveau. À droite : notez le bouchon dans le journal de maintenance et ne le relevez qu'une fois l'alimentation prouvée.

Faux : mélanger les locataires du pistolet 1 et du pistolet 2 sur une seule facture. À droite : garder la mesure par socket activée ; OCPP signale chaque connecteur séparément.

Faux : ignorer le couple après une visite de service. À droite : resserrez les connexions des jeux de barres et des cosses chaque année ; les pannes thermiques dans les équipements AC sont presque toujours dues à des joints desserrés.

Faux : sauter le dispositif différentiel. À droite : installez un RCD de 30 mA conformément aux règles locales ; la tour fonctionne avec une protection RCD standard.

Les ingénieurs des installations dans leurs propres mots

Un responsable de dépôt à Almaty a installé six tours pour une flotte municipale de 40 camionnettes. Le calcul du chargeur de 64 A par phase était toute la conversation avec son distributeur ; une fois la marge du transformateur confirmée, la mise en service a duré une journée. Il a noté que les marquages ​​de couple sur le couvercle du jeu de barres empêchaient ses électriciens de deviner.

Un opérateur logistique de Guadalajara a associé les tours à un transformateur de 250 kVA pour vingt baies prévues. Ils admettent qu'ils ont surspécifié le transformateur d'un cran ; le coût supplémentaire était faible et le chemin de croissance est désormais gratuit. Leur plainte : le menu de 5 pouces est profond et les conducteurs utilisent de toute façon principalement l’application.

Un exploitant d'entrepôt près de Moscou fait fonctionner les tours avec une limite de firmware de 11 kW jusqu'à ce qu'une deuxième alimentation soit mise sous tension l'année prochaine. C’est exactement le plan par étapes que nous avons suggéré, et c’est pourquoi ils n’ont pas acheté de chargeur à tarif unique moins cher.

FAQ : alimentation, panneaux et pistolets doubles

Q : De quelle alimentation une tour de 44 kW a-t-elle besoin ?

R : Une alimentation triphasée dimensionnée pour environ 64 A par phase à pleine charge, avec des conducteurs de 16 à 25 mm2 en fonction de la longueur du parcours.

Q : Les deux pistolets peuvent-ils réellement délivrer du 32 A en même temps ?

R : Oui, chaque pistolet est évalué à 32 A par phase ; ensemble, ils se rapprochent de la plaque signalétique de 44 kW.

Q : Combien de tours un transformateur de 250 kVA peut-il prendre en charge ?

R : Environ cinq heures à pleine charge ; avec la gestion de charge OCPP, vous pouvez en installer davantage et plafonner le total.

Q : La tour prend-elle en charge la gestion de la charge ?

R : Oui, les limites de courant à distance OCPP 1,6J permettent à la plate-forme de boucher chaque connecteur.

Q : Cette tour est-elle compatible monophasée ?

R : Non, il a besoin de 380 V CA triphasé ; pour les sites monophasés, voir nos stations murales 3,5-7kW.

Q : Quelle taille de câble pour une course de 60 mètres ?

R : Calculez la chute de tension à 64 A par phase ; la plupart des courses de 60 m atterrissent sur 25 mm2, mais vérifiez auprès de votre électricien.

Q : Pourquoi le dosage par arme est-il important ?

R : Deux locataires d'une tour ont besoin de totaux de kWh distincts pour une facturation équitable ; la tour mesure chaque prise indépendamment.

Q : Quel est le délai de livraison ?

R : 15 à 20 jours ouvrables pour les modèles standard après le dépôt, comme nos autres tours AC ; les commandes groupées sont programmées sur devis.
